40 ολοκληρωμένα κυκλώματα T8448 καναλιών εμπιστεύθηκαν ΑΎΡΙΟ την ενότητα διεπαφών ζώνης 24Vdc
T8448
,T8448 ενότητα διεπαφών ζώνης
,ΟΛΟΚΛΗΡΩΜΈΝΑ ΚΥΚΛΏΜΑΤΑ T8448
Τα ολοκληρωμένα κυκλώματα T8448 εμπιστεύθηκαν ΑΎΡΙΟ την ενότητα 40 διεπαφών ζώνης 24Vdc κανάλι
ICSTT-RM278P-EN-Π (PD-T8448)
Επισκόπηση προϊόντων:
Η ΑΥΡΙΟ ενότητα διεπαφών ζώνης Trusted® έχει ως σκοπό να παρέχει μια διαμορφώσιμη διεπαφή συγκεκριμένα για τη χρήση στα συστήματα προστασίας πυρκαγιάς και αερίου. Η ενότητα διασυνδέει σε εισαγωγές ή τους ενεργοποιητές συσκευών πυρκαγιάς μέχρι 40 και πετρελαιοπηγών. Κάθε ένα από τα 40 I/O κανάλια μπορεί να διαμορφωθεί χωριστά ως αναλογική εισαγωγή, ψηφιακή εισαγωγή ή ψηφιακή παραγωγή για να παρέχει όλες τις διεπαφές που απαιτούνται για να προστατεύσουν μια ή περισσότερες ζώνες πυρκαγιάς και αερίου. Η διασύνδεση στις συσκευές τομέων είναι μέσω ενός ευπροσάρμοστου τύπου 8842 συνελεύσεων λήξης τομέων, που παρέχει τη βελτίωση βρόχων τομέων για κάθε έναν από τους τύπους σημάτων, και επιτρέπει τη σύνδεση των σημάτων αναστοιχειοθέτησης για να κλείσει τους ανιχνευτές τύπων χωρίς την ανάγκη για το εξωτερικό υλικό με το μάνταλο. Η ενότητα είναι χωρισμένη σε 5 ομάδες δύναμης κάθε μια με 8 κανάλια. Οι ομάδες δύναμης μπορούν να συνδυαστούν μαζί για να παρέχουν έναν διαμορφώσιμο αριθμό καναλιών για κάθε ζώνη πυρκαγιάς/αερίου. Όλες αυτές οι λειτουργίες παρέχουν τα στοιχεία στο εμπιστευμένο ΑΥΡΙΟ σύστημα που ενεργεί ως solver λογικής. Αυτή η ενότητα δεν εγκρίνεται για την άμεση σύνδεση στις επικίνδυνες περιοχές και πρέπει να χρησιμοποιηθεί από κοινού με τις εγγενείς συσκευές εμποδίων ασφάλειας.
Οι τριπλασιασμένες διαγνωστικές δοκιμές εκτελούνται σε όλη την ενότητα, συμπεριλαμβανομένων των μετρήσεων για το ρεύμα και την τάση σε κάθε μερίδα των ψηφισμένων καναλιών εισαγωγής ή παραγωγής. Οι δοκιμές εκτελούνται επίσης για κολλημένος επάνω και κολλημένος από τις αποτυχίες. Όλες οι εισαγωγές αντιμετωπίζονται ως ανάλογο και εξετάζονται πλήρως. Η ανοχή ελαττωμάτων επιτυγχάνεται μέσω μιας τριπλής μορφωματικής περιττής (ΑΥΡΙΟ) αρχιτεκτονικής μέσα στην ενότητα για κάθε ένα από τα 40 κανάλια
Χαρακτηριστικά γνωρίσματα:
• 40 τριπλά μορφωματικά περιττά επιλέξιμα εισόδου-εξόδου σημεία ανά ενότητα. • Διεπαφή εισαγωγών σε 4-20 ανιχνευτές αερίου μΑ, τους ανιχνευτές πυρκαγιάς και θερμότητας, τις μονάδες κ.λπ. γυαλιού σπασιμάτων.
• Η προγραμματίσημη συσκευή τομέων επαναρύθμισε τα σήματα (μέχρι 5 μεμονωμένες αναστοιχειοθετήσεις).
• Δύο ή τριών καλωδίων συσκευές τομέων μέσω 8842.
• Προστασία θρυαλλίδων των εισαγωγών και των αποτελεσμάτων μέσω 8842, εξωτερική στην ενότητα.
• Ψηφιακά αποτελέσματα υψηλής δύναμης στη διεπαφή στις διατάξεις απόσβεσης, την απελευθέρωση Extinguishant, τις αντλίες πυρκαγιάς κ.λπ.
• 5 απομονωμένες ομάδες δύναμης για να επιτρέψει τις εύκαμπτες και αποδοτικές διαμορφώσεις τομέων
• Περιεκτικά αυτόματα διαγνωστικά και self-test.
• Αυτόματος έλεγχος γραμμών ανά σημείο για να ανιχνεύσει τα ελαττώματα στην καλωδίωση και τα φορτία τομέων.
• Η ώθηση 2500 Β αντιστέκεται το opto/γαλβανικό εμπόδιο απομόνωσης.
• Αυτόματη over-current προστασία (ανά κανάλι), καμία εξωτερική θρυαλλίδα που απαιτείται.
• Επί του σκάφους ακολουθία γεγονότων (SOE) που υποβάλλουν έκθεση με 1 ψήφισμα κας.
• Η ενότητα μπορεί να είναι καυτός-αντικατεστημένες σε απευθείας σύνδεση χρησιμοποιώντας αφιερωμένες διαμορφώσεις αυλακώσεις ή SmartSlot συντρόφων (παρακείμενες) (μια εφεδρική αυλάκωση για πολλές ενότητες).
• Μέτωπο - οι εκπέμπουσες φως δίοδοι θέσης παραγωγής επιτροπής (LEDs) για κάθε κανάλι δείχνουν τα ελαττώματα καλωδίωσης θέσης και τομέων.
• Μέτωπο - η θέση LEDs ενότητας επιτροπής δείχνει την υγεία ενότητας και το λειτουργικό τρόπο (ενεργός, εφεδρικός, εκπαιδευμένος).
• Επικυρωμένο TϋV IEC 61508 SIL 3.

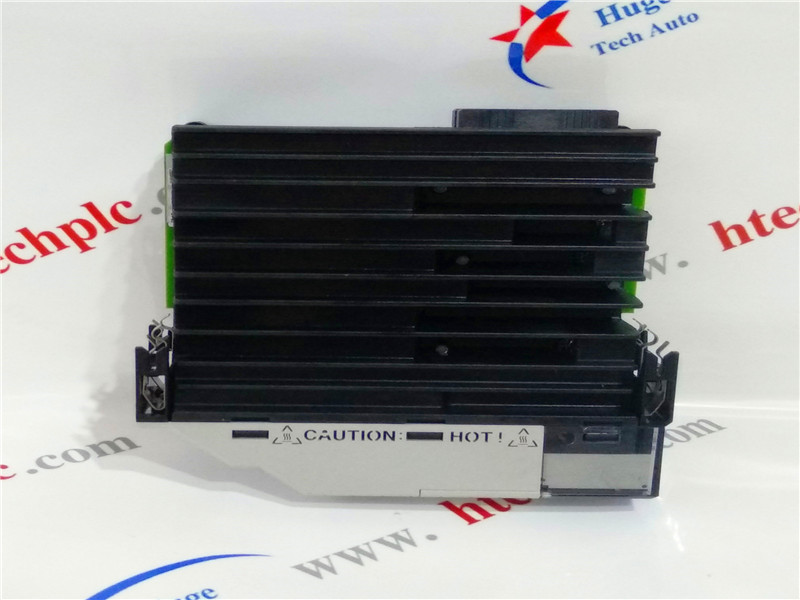

Εικόνα:
Όροι προϊόντων:
Αυτή η εικόνα είναι για το ύφος προϊόντων αναφοράς μόνο, συγκεκριμένη ημερομηνία της κατασκευής και η έκδοση προϊόντων, παρακαλώ αναφέρεται στην πραγματική παράδοση προϊόντων!
