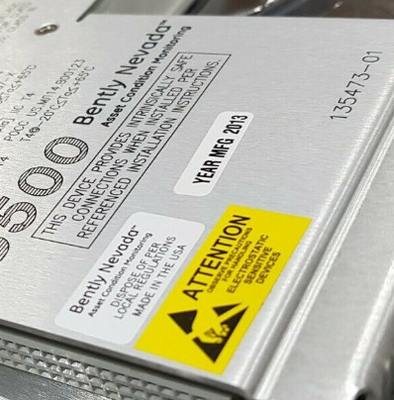

Προϊόν:Bently Nevada 3500/25-01-03-00 135473-01 Εσωτερικό φραγμό I/O με εσωτερικά τερματιστικά

Περιγραφή
Το 3500/25 Enhanced Keyphasor Module είναι ένα μισό ύψος, δύο καναλιών μοντέλο που χρησιμοποιείται για την παροχή σημάτων Keyphasor στις μονάδες οθόνης σε ένα ράφι 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerΤο σύστημα προστασίας μηχανών 3500 μπορεί να δεχθεί έως τέσσερα σήματα Keyphasor για κανονική διαμόρφωση και έως οκτώ σήματα Keyphasor σε ζευγαρωμένη διαμόρφωση.

Το σήμα keyphasor είναι ένας παλμός μιας φοράς ανά στροφή ή πολλαπλών γεγονότων ανά στροφή από έναν περιστρεφόμενο άξονα ή μηχάνημα που χρησιμοποιείται για την παροχή ακριβούς μέτρησης χρόνου.Αυτό επιτρέπει στις 3500 μονάδες παρακολούθησης και στον εξωτερικό διαγνωστικό εξοπλισμό να μετρούν την περιστροφική ταχύτητα του άξονα και τις παράμετροι διανυσμάτων όπως το εύρος και η φάση των δονήσεων 1X.
Η Ενισχυμένη Μονάδα Keyphasor είναι μια βελτιωμένη 3500 μονάδα συστήματος.Προσφέρει εκτεταμένες δυνατότητες επεξεργασίας σήματος Keyphasor σε σχέση με τον προηγούμενο σχεδιασμό, διατηρώντας παράλληλα πλήρη συμβατότητα προς τα κάτω όσον αφορά τη μορφήΗ μονάδα Keyphasor, PWA 125792-01, αντικαθίσταται πλήρως από την επικαιροποιημένη μονάδα 149369-01.

Όταν απαιτείται είσοδος συστήματος Keyphasor για εφαρμογές Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), το σύστημα 3500 θα πρέπει να χρησιμοποιεί δύο μονάδες Keyphasor.οι ενότητες λειτουργούν παράλληλα για να παρέχουν ένα πρωταρχικό και δευτερογενές σήμα Keyphasor στις άλλες ενότητες στο ράφιΈνα σύστημα με περισσότερες από τέσσερις εισόδους Keyphasor μπορεί να χρησιμοποιεί μια ζευγαρωμένη διαμόρφωση υπό την προϋπόθεση ότι δεν υπάρχουν περισσότερα από τέσσερα κύρια σήματα εισόδου Keyphasor.Μια ζευγαρωμένη διαμόρφωση απαιτεί δύο διαδοχικές θέσεις παρακολούθησης είτε στις άνω/κάτω θέσεις είτε και στις δύο θέσεις των μισών τρυπών.Τέσσερις μονάδες Keyphasor θα αποδέχονται τέσσερα κύρια και τέσσερα εφεδρικά είσοδα και θα παρέχουν τέσσερα είσοδα εξόδου (ένα ανά μονάδα).Είναι επίσης δυνατή η διαμόρφωση δύο ζευγαρωμένων και ενός μη ζευγαρωμένων (τέσσερις μονάδες Keyphasor συνολικά). Σε μια τέτοια διαμόρφωση, ο χρήστης μπορεί να ρυθμίσει το ένα μη ζευγαρωμένο Keyphasor (παραγγείλετε είτε δύο 2-κανάλι ή ένα 1-κανάλι και ένα 2-κανάλι επιλογή)

Η μονάδα I/O Isolated Keyphasor έχει σχεδιαστεί για εφαρμογές όπου τα σήματα Keyphasor συνδέονται παράλληλα με πολλαπλές συσκευές και απαιτούν απομόνωση από άλλα συστήματα, όπως ένα σύστημα ελέγχου. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

Η πρόθεση αυτής της μονάδας I/O ήταν πρωτίστως να μετρά την ταχύτητα του άξονα και όχι τη φάση.αλλά αυτή η I/O εισάγει μια ελαφρώς υψηλότερη μετατόπιση φάσης από την μη απομονωμένη έκδοση I/OΤο σχήμα 1 δείχνει την ποσότητα μετατόπισης φάσης που θα προσθέσουν οι απομονωμένες μονάδες I/O σε διαφορετικές ταχύτητες μηχανών.

Τα βελτιωμένα χαρακτηριστικά του προϊόντος περιλαμβάνουν τη δημιουργία σημάτων ενός γεγονότος ανά στροφή από εισροές πολλαπλών γεγονότων ανά στροφή, αναβαθμιζόμενο firmware και αναφορά δεδομένων διαχείρισης περιουσιακών στοιχείων.
