ABB LD 800 συσκευή LD 800HSE σύνδεσης Fieldbus ΙΔΡΎΜΑΤΟΣ HSE
ABB LD 800 HSE
,Συσκευή σύνδεσης Fieldbus ΙΔΡΥΜΑΤΟΣ

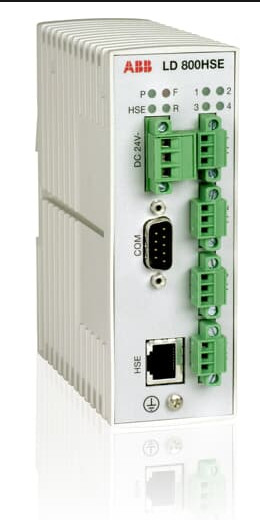

Προϊόν: ABB LD 800 νέα συσκευασία εργοστασίων συσκευών LD 800HSE σύνδεσης Fieldbus ΙΔΡΎΜΑΤΟΣ HSE
Η συσκευή σύνδεσης LD 800HSE χρησιμεύει ως μια πύλη μεταξύ των συσκευών τομέων στις συνδέσεις H1 και του υποδικτύου HSE.
Το LD 800HSE επιτρέπει την πρόσβαση στις συσκευές τομέων που συνδέονται με το ΊΔΡΥΜΑ Fieldbus (ΓΦ) από εποπτικό και τα συστήματα ελέγχου καθώς επίσης και τις διοικητικές κονσόλες. Η συσκευή είναι κατάλληλη για την περιττή χρήση, όπου οι αντίστοιχοι h1-λιμένες δύο συσκευών σύνδεσης συνδέονται με μια σύνδεση H1. Μια χωριστή σύνδεση πλεονασμού μεταξύ των αρχικών και δευτεροβάθμιων συσκευών σύνδεσης εξασφαλίζει το αξιόπιστους failover και τον έλεγχο του πλεονασμού.
Δύο διαφορετικές εκδόσεις είναι διαθέσιμες, μια για τις ασφαλείς περιοχές και μια για τις επικίνδυνες περιοχές.
Οφέλη
- Παρέχει τη σύνδεση μεταξύ πρωτοκόλλου Ethernet υψηλής ταχύτητας του ΓΦ (HSE) και μέχρι τεσσάρων συνδέσεων H1
- Διαφανής διαμόρφωση των συνδεδεμένων συσκευών H1 από το σύστημα οικοδεσποτών
- Επιτρέπει την πρόσβαση στους φραγμούς στις συσκευές H1 (πελάτης/κεντρικός υπολογιστής)
- Τέσσερα ανεξάρτητα H1 συνδέουν τους κυρίους (LAS)
- Δημοσιεύστε/προσυπογράψτε (H1) (με μέχρι 4 υπο--κύκλους)
- Η αναδημοσίευση των στοιχείων από ένα H1 συνδέει στο ένα άλλο ή από H1 με το HSE
- Η αναπροσαρμογή υλικολογισμικού μέσω μεταφορτώνει
| Τεχνικά στοιχεία LD 800HSE | ||
| Μηχανικό σχέδιο | Διαστάσεις | (μήκος Χ ύψος Χ πλάτος) 47 X 131 X 111 χιλ., τοποθετημένος στη ράγα DIN 35 χιλ. |
| Βάρος | περ. 0,4 κλ | |
| Βαθμός προστασίας | IP 20 | |
| Περιβαλλοντικές συνθήκες | Λειτουργούσα θερμοκρασία | 0° Γ… +55° Γ, μοντάρισμα μη-κατακορύφου και παρακωλυμένος αέρας η μεταφορά μπορεί να μειώσει το ανώτερο όριο θερμοκρασίας |
| Θερμοκρασία αποθήκευσης | −20° Γ… +70° Γ | |
| Σχετική υγρασία | 0%… 95%, non-condensing | |
| Διεπαφή Ethernet | Αριθμός καναλιών | 1 |
| Λιμένας | Ethernet 10base-t/100base-TX, TJ45 | |
| Ρυθμοί μεταφοράς | 10 MBIT/s ή 100 MBIT/s () | |
| Διεπαφή Fieldbus H1 | Αριθμός καναλιών | 4 |
| Λιμένες | ΓΦ H1 3 τερματικά βιδών πόλων (pluggable) σύζευξη μετασχηματιστών με γαλβανισμό απομονωμένος |
|
| Φυσικό σχεδιάγραμμα στρώματος | τύπος 114, τυποποιημένη σηματοδότηση δύναμης, που τροφοδοτείται χωριστά, μη ασφαλής αφ' εαυτού | |
| Ρυθμός μεταφοράς | 31,25 KBIT/s | |
| Τμηματική διεπαφή | Λιμένας | αρσενικό rs-232, 115,2 KBIT/s SubD 9-πόλων |
| Πιστοποιήσεις | ACC συμμόρφωσης CE. στην οδηγία 2004/108/Π.Χ. (EMC), 2006/95/Π.Χ. (χαμηλή τάση) και 94/9/Π.Χ. EMC (ATEX) Η ηλεκτρομαγνητική ACC Compatibilty (EMC). . Μέρος 15 κατηγορία Α της FCC υποτομέων Β, VCCI κατηγορία 2 εξοπλισμός 2002 τεχνολογίας πληροφοριών ACC κλονισμού και δόνησης. στο μέρος 2 DIN IEC68 G3 η ντυμένη ACC. σε ANSI/ISA 71,04, en60068-2-60 |
|
| Πιστοποιήσεις (LD 800HSE ΠΡΏΗΝ μόνο) |
Επικίνδυνη πιστοποίηση θέσης: |
|
