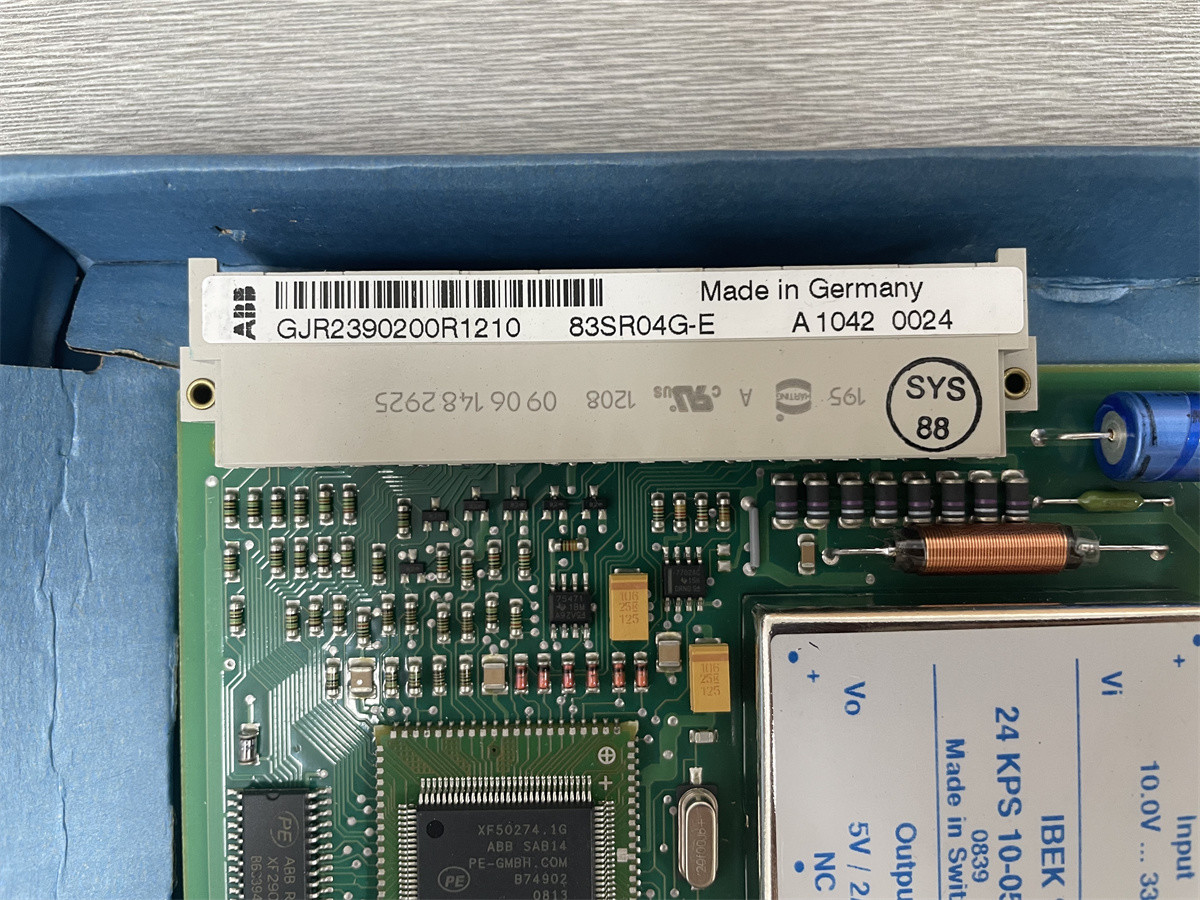

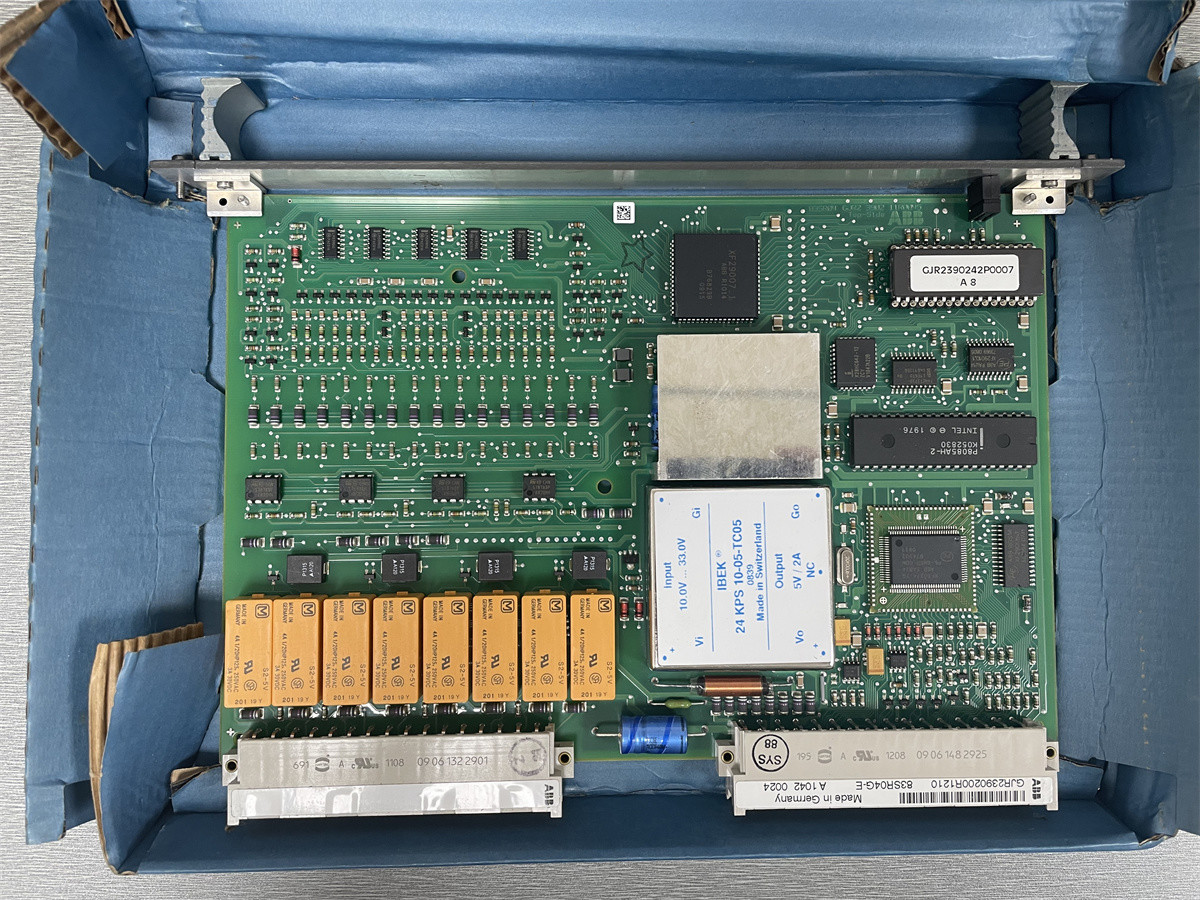

Προϊόν:83SR04 GJR2390200R1210 83SR04G-E ABB Μονάδα ελέγχου επεξεργασίας σήματος δυαδικού και αναλογικού ελέγχου

Περιγραφή

Το 83SR04G-E είναι το Μοντέλο Ελέγχου Επεξεργασίας Σημείων Δυαδικού και Αναλογικού Ελέγχου του συστήματος ABB PROCONTROL.επίπεδα ελέγχου ομάδας και μονάδαςΜπορεί να χρησιμοποιηθεί για τις ακόλουθες εφαρμογές:
- Ο έλεγχος των μονοκατευθυνόμενων κινητήρων
- Ελέγχος των κινητήρων
- Ελέγχος της κίνησης των ηλεκτροσυστατικών βαλβίδων
- Ο έλεγχος ομάδων δυαδικών λειτουργιών (ακολουθητική και λογική)
- 3 βήματα ελέγχου
- Προσαρμογή σήματος.

Χαρακτηριστικά
Η διεύθυνση της μονάδας ορίζεται αυτόματα συνδέοντας τη μονάδα στον σταθμό PROCONTROL.
Τα τηλεγραφήματα που λαμβάνονται μέσω του λεωφορείου σταθμού ελέγχονται από τη μονάδα για την αλάνθαστη μεταφορά μέσω των bits ισοτιμίας τους.
Τα τηλεγραφήματα που αποστέλλονται από τη μονάδα στο λεωφορείο είναι εφοδιασμένα με bits ισοτιμίας για να εξασφαλιστεί η μεταφορά χωρίς σφάλματα.
Το πρόγραμμα χρήστη αρχειοθετείται σε μη πτητική μνήμη (EEPROM).
Η ενότητα είναι έτοιμη για λειτουργία μόλις φορτωθεί ένας έγκυρος κατάλογος χρηστών.
Για την επικοινωνία με τη διαδικασία και τον διακόπτη, η μονάδα απαιτεί την ακόλουθη τάση:
Η τάση λειτουργίας USA/USB +24 V
διακλαδισμένα εσωτερικά στις ακόλουθες τάσεις:
US11 Προμήθεια επαφών διεπαφής διαδικασίας 1
US21 Προμήθεια επαφών διεπαφής διεργασίας 2
US31 Προμήθεια επαφών διεπαφής διαδικασίας 3
US41 Προμήθεια επαφών διεπαφής διαδικασίας 4
Οι τάσεις US11... US41 είναι στεγνές από βραχυκυκλώματα και έχουν σχεδιαστεί για να αποτρέπουν κάθε αλληλεπίδραση.
Οι τάσεις λειτουργίας και τα εξωτερικά λογικά σήματα συνδέονται με τον αγωγό αναφοράς Z.
Οι ακόλουθες διακηρύξεις εμφανίζονται στο μπροστινό μέρος της μονάδας μέσω διόδων εκπομπής φωτός:

ST Διαταραχή
Διαταραχή της μονάδας SG

Η φωτοβολταϊκή διόδη ST σηματοδοτεί τυχόν διαταραχές στη μονάδα και στην επικοινωνία δεδομένων με τη μονάδα.

Σχεδιασμός μονάδας
Η ενότητα αποτελείται ουσιαστικά από τα ακόλουθα:
- Διασύνδεση διαδικασίας
- Διασύνδεση σταθμού-αμαξοστοιχίας
- Τμήμα επεξεργασίας

Διασύνδεση διαδικασίας
Στην διεπαφή της διαδικασίας, τα σήματα της διαδικασίας προσαρμόζονται στο επίπεδο σήματος εσωτερικής μονάδας.

Διασύνδεση σταθμού-αμαξοστοιχίας
Στην διεπαφή λεωφορείου σταθμού, τα σήματα των μονάδων προσαρμόζονται στο λεωφορείο.

Τμήμα επεξεργασίας
Για την επεξεργασία των σημάτων που προέρχονται από τη διαδικασία και την λεωφορεία, η μονάδα είναι εφοδιασμένη με μικροεπεξεργαστή ο οποίος λειτουργεί σε συνδυασμό με τις ακόλουθες περιοχές μνήμης μέσω εσωτερικής λεωφορείας της μονάδας.

Δεδομένα παραγγελίας:
83SR04-E/R1210 Αριθμός σειράς: GJR2390200R1210
