Προϊόν:Μοντέλο εισόδου/εξόδου με ψηφία ABB 07DC92 GJR5252200R0101

Ψηφιακή είσοδος/έκδοση 07 DC 92 32 διαμορφώσιμες ψηφιακές εισροές/έκδοτες, 24 V DC, ηλεκτρικά απομονωμένες σε ομάδες, οι εξόδοι μπορούν να φορτωθούν με 500 mA, λεωφορείο συστήματος CS31

Σκοπός Η ψηφιακή μονάδα εισόδου/εξόδου 07 DC 92 χρησιμοποιείται ως απομακρυσμένη μονάδα στο σύστημα λεωφορείου CS31. Περιέχει 32 εισόδους/εξόδους, 24 V DC, σε 4 ομάδες με τα ακόλουθα χαρακτηριστικά:• Οι εισροές/εξόδους είναι προσβάσιμες μεμονωμένα • ως εισροές• ως έξοδος ή • ως επαναδιαβάσιμη έξοδος (συνδυασμένη είσοδος/έξοδος) • Οι εξόδοι • λειτουργούν με τρανζίστορες, • έχουν ονομαστικό φορτίο 0,5 A και • προστατεύονται από υπερφόρτωση και βραχυκύκλωμα.

• Οι 4 ομάδες εισροών/εξόδων είναι ηλεκτρικά απομονωμένες η μία από την άλλη και από την υπόλοιπη μονάδα. • Η μονάδα καταλαμβάνει δύο ψηφιακές διευθύνσεις για εισροές και εξόδους στο λεωφορείο συστήματος CS31.Είναι δυνατόν να ρυθμιστεί η μονάδα αποκλειστικά ως μονάδα εξόδουΗ μονάδα λειτουργεί με τάση τροφοδοσίας 24 V DC. Η σύνδεση λεωφορείου συστήματος είναι ηλεκτρικά απομονωμένη από την υπόλοιπη μονάδα.Η ενότητα προσφέρει μια σειρά από διαγνωστικές λειτουργίες (βλέπε κεφάλαιο "Διαγνωστική και προβολές").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsΤο ακόλουθο σχήμα δείχνει την ηλεκτρική σύνδεση της μονάδας εισόδου/εξόδου.

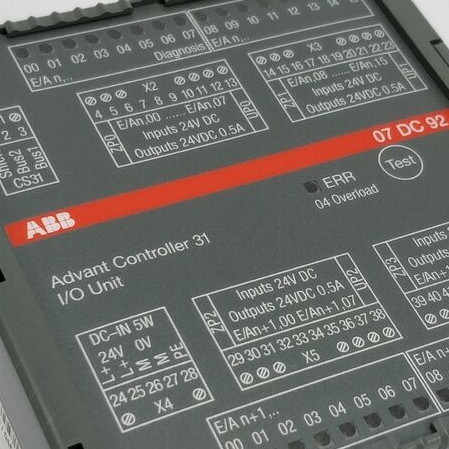

Εικόνες προϊόντων:
