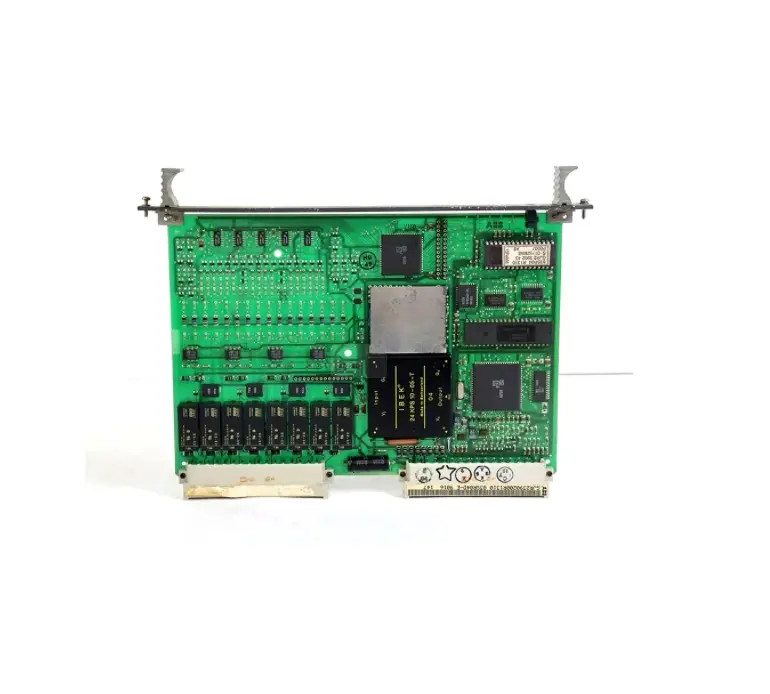

Προϊόν:Μονάδα ελέγχου ABB 83SR04C-E GJR2390200R1411

Περιγραφή

Η περιγραφόμενη μονάδα φαίνεται να είναι μια ευπροσάρμοστη μονάδα ελέγχου που χρησιμοποιείται για διάφοραΔυαδικές και αναλογικές εργασίες ελέγχουσε διάφορα επίπεδα ελέγχου, συμπεριλαμβανομένωνΈλεγχος οδήγησης,Ελέγχος ομάδας, καιΕλέγχου μονάδαςΠαρακάτω παρουσιάζεται μια περίληψη και εξήγηση των χαρακτηριστικών, των λειτουργιών και των εφαρμογών του:

Βασικά χαρακτηριστικά και λειτουργίες:

1. Ελεγκτικά καθήκοντα: Η ενότητα χρησιμοποιείται για την αποθήκευσηπρογράμματαπου διαχειρίζονται και τα δύοΔυαδικήκαιλειτουργίες αναλογικού ελέγχουΜπορεί να χειριστεί μια ποικιλία εργασιών ελέγχου, συμπεριλαμβανομένων:
   • Έλεγχος κίνησηςγια μονοκατευθυντικές μονάδες κίνησης.
   • Έλεγχος κίνησηςγια ενεργοποιητές και σόλενοειδείς βαλβίδες.
   • Ελέγχος ομάδας δυαδικών λειτουργιών(όπως ο διαδοχικός και ο λογικός έλεγχος).
   • Ελέγχος σε 3 βήματαγια διάφορα είδη εργασιών.
   • Προετοιμασία σήματοςγια τη βελτίωση της ακρίβειας του σήματος ή τη ρύθμιση των σημάτων για περαιτέρω επεξεργασία.
2. Τρόποι λειτουργίαςΗ ενότητα υποστηρίζει τρεις διαφορετικές λειτουργίες, η καθεμία από τις οποίες είναι κατάλληλη για διαφορετικά σενάρια ελέγχου:
   • Δυαδική λειτουργία ελέγχου (με αναλογικές βασικές λειτουργίες)Η λειτουργία αυτή λειτουργεί με μεταβλητό χρόνο κύκλου και υποστηρίζει δυαδικό έλεγχο (ενεργοποίηση/αποκλεισμό ή λογικές καταστάσεις) και βασικές αναλογικές λειτουργίες ελέγχου.
   • Αναλογική λειτουργία ελέγχου (με δυαδικό έλεγχο): Σε αυτή τη λειτουργία, ο χρόνος κύκλου είναι σταθερός και επιλέξιμος.
   • Τρόπος προετοιμασίας σήματος: Χρησιμοποιείται για την τροποποίηση σημάτων, η λειτουργία αυτή λειτουργεί με σταθερό χρόνο κύκλου και μπορεί να εκπέμπει ένα "bit διαταραχής" για να υποδεικνύει τυχόν σφάλματα ή προβλήματα στην επεξεργασία του σήματος.
3. Πρόγραμμα χρήστη και μνήμη: Το πρόγραμμα χρήστη του modules αποθηκεύεται στομη πτητική μνήμη (EEPROM)Το πρόγραμμα μπορεί να φορτωθεί ή να αλλάξει μέσω τουΠΔΔΣ (σύστημα διανομής δεδομένων διαδικασίας)χρησιμοποιώντας το σύστημα λεωφορείου, καθιστώντας την μονάδα ευέλικτη και εύκολη στην επαναδιαμόρφωση.
4. Αυτόματη ανάθεση διεύθυνσης: Η ενότητα ορίζει αυτόματα τη διεύθυνσή της όταν συνδέεται με έναΠολλαπλής χρήσης σταθμός επεξεργασίας, απλοποιώντας την εγκατάσταση και τη ρύθμιση χωρίς την ανάγκη χειροκίνητης ρύθμισης διευθύνσεων.
5. Έλεγχος σφαλμάτων και ισοτιμίαΗ μονάδα έχει ενσωματωμένο έλεγχο σφαλμάτων για την ακεραιότητα της επικοινωνίας.Προσθέτει bits ισοτιμίας στα τηλεγραφήματα που αποστέλλονται στο λεωφορείο για να εξασφαλίσει την μετάδοση δεδομένων χωρίς λάθη.
6. Ηλεκτρική τροφοδοσία και τάση: Η μονάδα λειτουργεί με+24 V DCΗ μέθοδος αυτή χρησιμοποιείται για την παραγωγή ηλεκτρικής ενέργειας και ηλεκτρικής ενέργειας.Αυτές οι τάσεις είναι στεγνές και έχουν σχεδιαστεί για να αποφεύγουν την αλληλεπίδραση μεταξύ των διαφόρων επιπέδων τροφοδοσίας.
7. Διαγνώσεις και δείκτες: Η ενότητα παρέχει διαγνωστικήΔείκτες LEDστο μπροστινό πάνελ:
   • ΣΤ (διαταραχή): Αυτό το φως σηματοδοτεί διαταραχή είτε στο εσωτερικό της μονάδας είτε στην επικοινωνία δεδομένων με τη μονάδα.
   • SG (απαρατάραξη της μονάδας): Δείχνει ζητήματα ή σφάλματα εντός της ίδιας της ενότητας.
8. ΔιασύνδεσηΗ ενότητα περιλαμβάνει:4 διεπαφές υλικούΟι διεπαφές αυτές έχουν σχεδιαστεί για ευέλικτη συνδεσιμότητα και λειτουργία εντός βιομηχανικών συστημάτων, επιτρέποντας τον έλεγχο και την παρακολούθηση.

Εφαρμογές:

Η ενότητα μπορεί να χρησιμοποιηθεί σε διάφορα συστήματα βιομηχανικής αυτοματοποίησης και ελέγχου για εφαρμογές όπως:

• Έλεγχος οδήγησης:
  • Για τον έλεγχο των μονοκατευθυνόμενων κινητήρων, των ενεργοποιητών και των σόλενοειδών βαλβίδων, η εν λόγω μονάδα παρέχει τον απαραίτητο προγραμματισμό και τη λογική ελέγχου του σήματος.
• Διαδοχικός και λογικός έλεγχος:
  • Η λειτουργία ελέγχου ομάδας δυαδικών λειτουργιών χρησιμοποιείται για την εφαρμογήδιαδοχικός έλεγχος λογικήςήσταδιακό έλεγχοΗ τεχνολογία αυτή είναι ιδανική για εφαρμογές όπως οι γραμμές παραγωγής, οι μεταφορείς ή τα ρομπότ συναρμολόγησης.
• Προετοιμασία σήματος:
  • Η ενότητα μπορεί να χρησιμοποιηθεί γιαπροετοιμασία σήματος, η οποία είναι σημαντική για τη διασφάλιση της ακριβούς επεξεργασίας των εισερχόμενων σημάτων πριν από την αποστολή τους στον ελεγκτή ή σε άλλο εξοπλισμό επεξεργασίας.
• Ελέγχος Τριών Βημάτων:
  • Σε περιπτώσεις που οι διαδικασίες απαιτούνΕλέγχος σε 3 βήματα(όπως στον έλεγχο της θερμοκρασίας, στον έλεγχο κινητήρα ή σε άλλα συστήματα τριών καταστάσεων), η ενότητα αυτή παρέχει την απαραίτητη λειτουργικότητα.

Πλεονεκτήματα

1. Ευελιξία: Η δυνατότητα επιλογής διαφορετικών τρόπων λειτουργίας (δυαδικός έλεγχος, αναλογικός έλεγχος, κλιματισμός σήματος) καθιστά την ενότητα προσαρμόσιμη σε ένα ευρύ φάσμα εφαρμογών και περιπτώσεων χρήσης.
2. Διαχείριση σφαλμάτων και ακεραιότητα επικοινωνίας: Οι ενσωματωμένοι έλεγχοι ισοτιμίας και η αναφορά σφαλμάτων μέσωΔείκτες LEDσυμβάλλουν στην εξασφάλιση αξιόπιστης επικοινωνίας και ακεραιότητας του συστήματος, καθιστώντας την μονάδα πιο ανθεκτική σε βιομηχανικά περιβάλλοντα.
3. Εύκολη ενσωμάτωση: Η αυτόματη ρύθμιση διευθύνσεων και η συμβατότητα με σταθμούς επεξεργασίας πολλαπλών σκοπών καθιστούν την ενσωμάτωση του μοντέλου εύκολη σε μεγαλύτερα συστήματα, μειώνοντας τον χρόνο εγκατάστασης και την πολυπλοκότητα.
4. Μικρό και Αξιόπιστο: Η συμπαγή σχεδίαση και η ισχυρή διάγνωση (με δείκτες διαταραχών) καθιστούν την εν λόγω μονάδα κατάλληλη για κρίσιμα βιομηχανικά περιβάλλοντα όπου η αξιοπιστία του συστήματος είναι ουσιώδης.

Συμπέρασμα:

Η ενότητα αυτή είναι μια ισχυρή και ευέλικτη λύση ελέγχου που συνδυάζειδιπλό και αναλογικό έλεγχο,προετοιμασία σήματος, καιΈλεγχος σφαλμάτωνΗ χρήση του σε διάφορες βιομηχανικές εφαρμογές, από τον έλεγχο της κίνησης έως τη διαδοχική λογική και τον προετοιμασμό σήματος, το καθιστά μια ευπροσάρμοστη επιλογή για σύνθετα συστήματα αυτοματισμού.Άλλες συσκευές για την κατασκευή, ελέγχου διαδικασιών ή οποιασδήποτε εφαρμογής που απαιτεί ακριβή έλεγχο των κινήτρων, των ενεργοποιητών ή των αισθητήρων, η ενότητα αυτή προσφέρει αξιόπιστη, αποδοτική και προσαρμόσιμη απόδοση.

Δεδομένα παραγγελίας:
83SR04-E/R1210 Αριθμός σειράς: GJR2390200R1210
