ICS Triplex T8480C Αναλογική έξοδος με χρώμα

Προϊόν:ICS Triplex T8480C Αναλογική έξοδος με χρώμα

Επισκόπηση του προϊόντος

Επισκόπηση του προϊόντος

Το Trusted® TMR 24 Vdc Digital Output Module συνδέεται με 40 συσκευές πεδίου.και τάση σε κάθε τμήμα του ψηφισμένου καναλιού εξόδουΗ ανοχή σφαλμάτων επιτυγχάνεται μέσω μιας αρχιτεκτονικής Τριπλής Μοντολογικής Επαναλήψεως (TMR) εντός της Μονάδας για κάθε ένα από τα 40 κανάλια εξόδου.Παρέχεται αυτόματη παρακολούθηση γραμμής της συσκευής πεδίουΤο εν λόγω χαρακτηριστικό επιτρέπει στην ενότητα να ανιχνεύει τόσο ανοικτές όσο και βραχυκυκλωτικές βλάβες σε συσκευές καλωδίωσης πεδίου και φορτίου.Η ενότητα παρέχει επιβατική αναφορά ακολουθίας γεγονότων (SOE) με ανάλυση 1 ms.Οι καταστάσεις εξόδου καθορίζονται αυτόματα από τις μετρήσεις τάσης και ρεύματος στο ενδιάμεσο τμήμα.Η ενότητα αυτή δεν έχει εγκριθεί για άμεση σύνδεση με επικίνδυνες περιοχές και πρέπει να χρησιμοποιείται σε συνδυασμό με συσκευές εσωτερικού φραγμού ασφάλειας.

Χαρακτηριστικά

• 40 σημεία εξόδου Τριπλής Μοντολογικής Επαναλήψεως (TMR) ανά Μονάδα.• Αυτόματη παρακολούθηση της γραμμής ανά σημείο για την ανίχνευση των σφαλμάτων της καλωδίωσης πεδίου ανοικτού κύκλου και βραχυκύκλωσης και των σφαλμάτων φορτίου. • 2500 V αντέχουν σε παλμούς με οπτικό/γαλβανικό φράγμα απομόνωσης. • Αυτοματοποιημένη προστασία από υπερτάσεις (ανά κανάλι), χωρίς να απαιτούνται εξωτερικές ασφάλειες.• Αναφορά επιβατών με ανάλυση 1 ms. • Η ενότητα μπορεί να αντικατασταθεί σε θερμότητα μέσω διαδικτύου χρησιμοποιώντας ειδικές ρυθμίσεις Companion (συγκριτικές) Slot ή SmartSlot (μία εφεδρική θέση για πολλές ενότητες).

Η κατάσταση εξόδου του εμπρόσθιου πάνελ Οι διόδοι εκπομπής φωτός (LED) για κάθε σημείο υποδεικνύουν την κατάσταση εξόδου και τα σφάλματα καλωδίωσης πεδίου.• Το μπροστινό πάνελ Η κατάσταση της μονάδας δείχνει την κατάσταση της μονάδας και τη λειτουργική κατάσταση (Ενεργός)• TϋV Certified IEC 61508 SIL 3. • Οι εξόδοι τροφοδοτούνται σε απομονωμένες ομάδες των οκτώ.

Η TMR 24 Vdc ψηφιακή μονάδα εξόδου είναι μέλος της αξιόπιστης σειράς των ενότητες εισόδου / εξόδου (I / O).όλες οι ενότητες I/O συνδέονται με το Inter-Module Bus (IMB), το οποίο παρέχει ενέργεια και επιτρέπει την επικοινωνία με τον επεξεργαστή TMRΕπιπλέον, όλες οι ενότητες έχουν μια διεπαφή πεδίου που χρησιμοποιείται για τη σύνδεση με συγκεκριμένα σήματα ενότητας στο πεδίο.

1.1Μονάδα τερματισμού πεδίου (FTU)

Η μονάδα τερματισμού πεδίου (FTU) είναι το τμήμα της μονάδας I/O που συνδέει όλες τις τρεις ΜΧΠ σε μία ενιαία διεπαφή πεδίου.Η FTU παρέχει τους διακόπτες ασφαλείας ομάδας και τα παθητικά εξαρτήματα που απαιτούνται για τον προετοιμασμό του σήματοςΌταν τοποθετείται σε ένα αξιόπιστο ελεγκτή ή υπόστρωμα επεκτατήρα,ο συνδετήρας πεδίου FTU συνδέεται με το σύνολο καλωδίων I/O πεδίου τοποθετημένο στο πίσω μέρος του πλαισίουΤα σήματα αυτά πηγαίνουν απευθείας στον συνδετήρα πεδίου και διατηρούν την απομόνωση από τα σήματα I/O στο FTU.Η σύνδεση SmartSlot είναι η έξυπνη σύνδεση μεταξύ των ενεργών και των μονάδων αναμονής για το συντονισμό κατά την αντικατάσταση της μονάδας.

1.2Μονάδα διεπαφής πεδίου (FIU)

Η μονάδα διεπαφής πεδίου (FIU) είναι το τμήμα της μονάδας που περιέχει τα ειδικά κυκλώματα που απαιτούνται για τη διεπαφή με τους συγκεκριμένους τύπους σημάτων Ε/Υ πεδίου.ένα ανά φέταΓια το TMR 24 Vdc Digital Output Module, η FIU περιέχει ένα στάδιο της δομής του διακόπτη εξόδου και κύκλωμα εξόδου sigma-delta (ΣΔ) για κάθε μία από τις 40 εξόδους πεδίου.Δύο πρόσθετα κυκλώματα ΣΔ παρέχουν προαιρετική παρακολούθηση της τάσης τροφοδοσίας εξωτερικού πεδίου I/O.

Η FIU λαμβάνει απομονωμένη ενέργεια από την HIU για λογική. Η FIU παρέχει πρόσθετο κλιματισμό ισχύος για τις λειτουργικές τάσεις που απαιτούνται από το κυκλώματα της FIU.25 Mbit/sec σειριακή σύνδεση συνδέει κάθε ΜΧΠ σε μία από τις διατομές της ΜΧΠΗ μονάδα FIU μετρά επίσης μια σειρά από ενσωματωμένα σήματα "καθαριότητας" που βοηθούν στην παρακολούθηση των επιδόσεων και των συνθηκών λειτουργίας της μονάδας.τρέχουσα κατανάλωση, ενσωματωμένες τάσεις αναφοράς και θερμοκρασία επιφάνειας.

1.3. Μονάδα Διασύνδεσης Διοικητή (HIU)

Η HIU είναι το σημείο πρόσβασης στο Inter-Module Bus (IMB) για το Module.Η HIU είναι το μόνο τμήμα της μονάδας I / O για να συνδεθεί απευθείας με το IMB BackplaneΤο HIU είναι κοινό για τους περισσότερους τύπους I/O υψηλής ακεραιότητας και έχει κοινά χαρακτηριστικά ανάλογα με τον τύπο και το εύρος του προϊόντος.Όλες οι διασυνδέσεις μεταξύ των τριών φέτες ενσωματώνουν απομόνωση για να βοηθήσει στην πρόληψη οποιασδήποτε αλληλεπίδραση σφάλμα μεταξύ των φέτεςΚάθε φέτα θεωρείται περιοχή συγκράτησης σφαλμάτων (FCR), καθώς ένα σφάλμα σε μία φέτα δεν έχει καμία επίδραση στη λειτουργία των άλλων φετιών.Η ΕΥΕ παρέχει τις ακόλουθες υπηρεσίες που είναι κοινές στις Μονάδες της οικογένειας: • Επικοινωνίες υψηλής ταχύτητας με τον επεξεργαστή TMR μέσω της διεπαφής IMB.• Διασύνδεση FCR Bus μεταξύ των διακοσμημάτων για την ψηφοφορία εισερχόμενων δεδομένων IMB και τη διανομή των εξερχόμενων δεδομένων I/O Module στο IMB. • Γκαλβανικά απομονωμένη διεπαφή σειριακών δεδομένων με τα κομμάτια FIU. • Επαναχρησιμοποιημένη διανομή ισχύος διπλής τάσης τροφοδοσίας υπόστεγου 24 Vdc και ρύθμιση ισχύος για τη λογική ισχύ στο κυκλώματα HIU.• Μαγνητικά απομονωμένη ενέργεια στις φέτες της ΜΜΕ. • Διασύνδεση σειριακών δεδομένων με την FPU για τα LED κατάστασης της μονάδας. • Σύνδεση SmartSlot μεταξύ ενεργών και αναμονής μονάδων για συντονισμό κατά την αντικατάσταση της μονάδας.• Ψηφιακή επεξεργασία σήματος για την πραγματοποίηση τοπικής μείωσης δεδομένων και αυτοδιάγνωσης. • Τοπικοί πόροι μνήμης για την αποθήκευση δεδομένων λειτουργίας, διαμόρφωσης και I/O πεδίου της Μονάδας. • Εσωτερική διαχείριση, η οποία παρακολουθεί τις τάσεις αναφοράς, την κατανάλωση ρεύματος και τη θερμοκρασία της πλακέτας.

Χαρακτηριστικά:

• 40 κανάλια εισόδου ανά FTA.
• Σύνδεση συσκευών πεδίου που είναι τυποποιημένες στον κλάδο (2-σύρματα).
• συμβατότητα με τα πρότυπα DIN σιδηροδρόμων.
• Απλή εγκατάσταση και σύνδεση.
• 24 Vdc λειτουργία.
• Σύνδεση SmartSlot για “ένα προς πολλά” θερμή αντικατάσταση των ενσωματωμένων μονάδων.
• Η παροχή ενέργειας πεδίου σύντηξης ανά κανάλι.
• Ενσωματωμένη διόδη εκπομπής φωτός (LED) που υποδεικνύει την ακεραιότητα της τροφοδοσίας ηλεκτρικής ενέργειας πεδίου.

Πληροφορίες παράδοσης:

Εγγύηση: 12 μήνες.
Ημερομηνία λήξης: 1-2 εργάσιμες ημέρες.
Τρόπος πληρωμής: T/T και Western Union.
Συνεργάτες ταχυμεταφορών: DHL, UPS, TNT, FedEx και EMS.
Τεχνικές προδιαγραφές, εγχειρίδια και φύλλα δεδομένων: Διατίθεται κατόπιν αιτήματος.

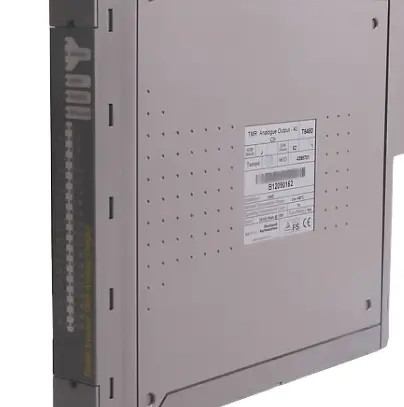

Φωτογραφία:
