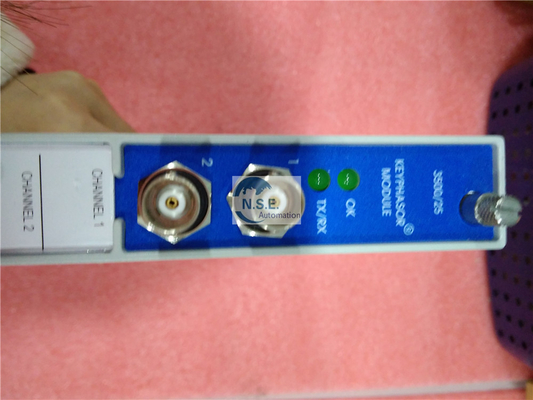

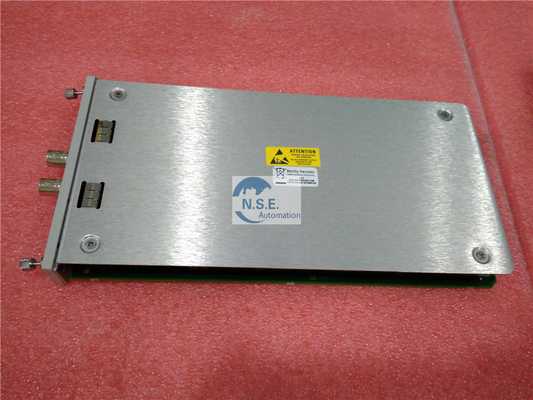

Δύο - μέρη 3500 25 ενότητες 149369-01+125800-01/135473-01 Bently Νεβάδα καναλιών Keyphasor

Προϊόν:Μονούλες Keyphasor Bently Nevada 3500/25

149369-01+125800-01/135473-01

Το 3500/25 Enhanced Keyphasor Module είναι ένα μισό ύψος, δύο καναλιών μοντέλο που χρησιμοποιείται για την παροχή σημάτων Keyphasor στις μονάδες οθόνης σε ένα ράφι 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerΤο σύστημα προστασίας μηχανών 3500 μπορεί να δεχθεί έως τέσσερα σήματα Keyphasor για κανονική διαμόρφωση και έως οκτώ σήματα Keyphasor σε ζευγαρωμένη διαμόρφωση.

Η Ενισχυμένη Μονάδα Keyphasor είναι μια βελτιωμένη μονάδα συστήματος 3500.Προσφέρει εκτεταμένες δυνατότητες επεξεργασίας σήματος Keyphasor σε σχέση με τον προηγούμενο σχεδιασμό, διατηρώντας παράλληλα πλήρη συμβατότητα προς τα κάτω όσον αφορά τη μορφήΗ μονάδα Keyphasor, PWA 125792-01, αντικαθίσταται πλήρως από την επικαιροποιημένη μονάδα 149369-01.

Όταν απαιτείται είσοδος συστήματος Keyphasor για εφαρμογές Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), το σύστημα 3500 θα πρέπει να χρησιμοποιεί δύο μονάδες Keyphasor.οι ενότητες λειτουργούν παράλληλα για να παρέχουν ένα πρωταρχικό και δευτερογενές σήμα Keyphasor στις άλλες ενότητες στο ράφι.

Ένα σύστημα με περισσότερες από τέσσερις εισόδους Keyphasor μπορεί να χρησιμοποιεί μια ζευγαρωμένη διαμόρφωση υπό την προϋπόθεση ότι δεν υπάρχουν περισσότερα από τέσσερα κύρια σήματα εισόδου Keyphasor.Μια ζευγαρωμένη διαμόρφωση απαιτεί δύο διαδοχικές θέσεις παρακολούθησης είτε στις άνω/κάτω θέσεις είτε και στις δύο θέσεις των μισών τρυπών.Τέσσερις μονάδες Keyphasor θα δεχτούν τέσσερα κύρια και τέσσερα εφεδρικά κανάλια εισόδου και θα παρέχουν τέσσερα κανάλια εξόδου (ένα ανά μονάδα).Είναι επίσης δυνατή η διαμόρφωση δύο ζευγαρωμένων και ενός μη ζευγαρωμένων (τέσσερις μονάδες Keyphasor συνολικά). Σε μια τέτοια διαμόρφωση, ο χρήστης μπορεί να ρυθμίσει το ένα μη ζευγαρωμένο Keyphasor (παραγγείλετε είτε δύο 2-κανάλι ή ένα 1-κανάλι και ένα 2-κανάλι επιλογή)

Εναλλακτικά

149369-01 Ενισχυμένη Μονάδα Keyphasor

Σημείωση: Η ενότητα αυτή μπορεί να παραγγελθεί ως άμεση αντικατάσταση plug-in για την ενότητα 125792-01 Keyphasor.

126648-01 Μονάδα Ε/Υ Keyphasor (εξωτερικοί τερματισμοί)

125800-02 Απομονωμένη μονάδα I/O Keyphasor (Εσωτερικοί τερματισμοί) (Σχεδιασμένη για χρήση με μαγνητικές συσκευές λήψης)

126648-02 Απομονωμένη μονάδα I/O Keyphasor (εξωτερικοί τερματισμοί) (σχεδιασμένη για χρήση με μαγνητικές συσκευές λήψης)

135473-01 Μονάδα I/O Keyphasor (Εσωτερικά εμπόδια και εσωτερικά τερματισμοί.

04425545 Σχοινί χεριού γείωσης (μοναχική χρήση)

00580438 Κεφάλαιο συνδέσμου, εσωτερική διακοπή, θέση 4, πράσινο

00502133 Κεφαλίδα συνδέσμου, Εσωτερικός τερματισμός, 12 θέσεις, μπλε 129770-01 Εγχειρίδιο μονάδας πληκτρολογίου
