Προϊόν:Η γενική ηλεκτρική μάρκα VI IS200EDCFG1BAA EX2100 FEEDBACK DC EXCITER επιφάνεια σε απόθεμα τώρα

Περιγραφή

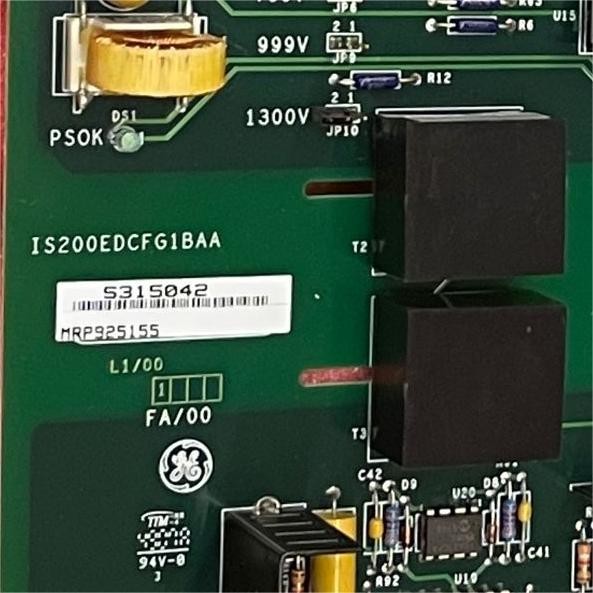

Η GE IS200EDCFG1BAA αποτελεί μέροςEX2100 Σύστημα ελέγχου διέγερσης,ένα Exciter DC Feedback Board που αναπτύχθηκε από τη GE.

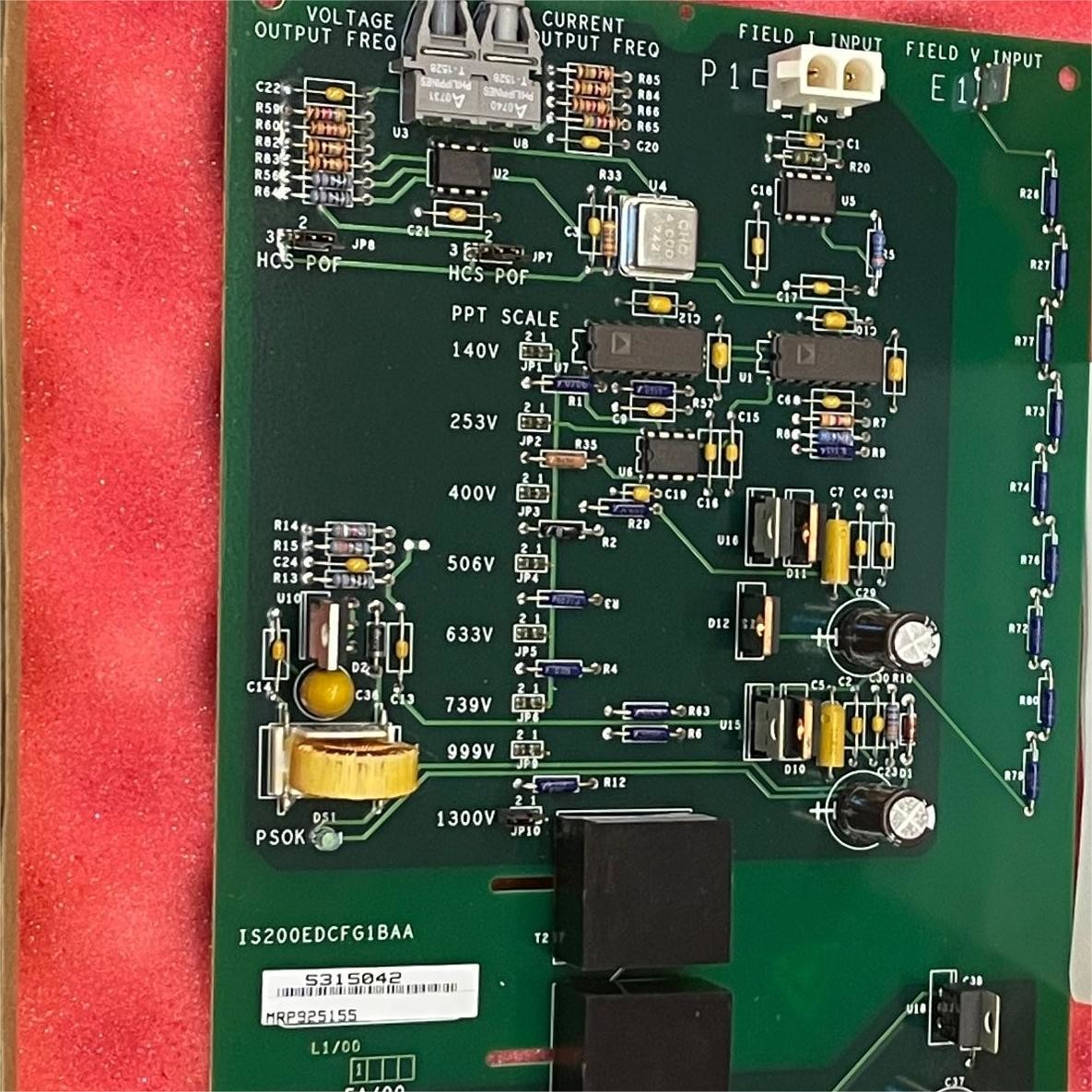

Η πλακέτα EDCF μετρά το ρεύμα διέγερσης και την τάση στη γέφυρα SCR εντός της ομάδας κίνησης της σειράς EX2100.χρησιμεύει ως διεπαφή με την πλακέτα EISB μέσω συνδέσμου σύνδεσης υψηλής ταχύτητας με οπτική ίναΈνα αναπόσπαστο μέρος του πίνακα είναι ο δείκτης LED του, ο οποίος παρέχει οπτική ανατροφοδότηση ότι η παροχή ενέργειας λειτουργεί σωστά.

Διάστημα σήματος και έλεγχος: Η συχνότητα εξόδου του VCO είναι ευθέως ανάλογη με το εύρος του σήματος εισόδου τάσης.το VCO μεταφράζει αποτελεσματικά τις μεταβολές στο ρεύμα πεδίου σε αντίστοιχες αλλαγές στη συχνότητα εξόδουΗ διαμόρφωση αυτή της συχνότητας παρέχει μια δυναμική αναπαράσταση της κατάστασης του ρεύματος πεδίου, επιτρέποντας ακριβή παρακολούθηση και έλεγχο εντός του συστήματος ελέγχου.

Επεξεργασία σήματος: Το χαμηλού επιπέδου σήμα που παράγεται από την παράκαμψη συνεχούς ρεύματος εισάγεται σε ένα εξειδικευμένο κύκλωμα γνωστό ως διαφορικό ενισχυτή.Αυτός ο ενισχυτής είναι υπεύθυνος για την ενίσχυση του σήματος ενώ παράλληλα παρέχει διαφορική ενίσχυση για την ενίσχυση της ακρίβειας και της ανθεκτικότητας τουΗ τάση εξόδου από τον διαφορικό ενισχυτή ρυθμίζεται προσεκτικά και κυμαίνεται μεταξύ -5V και +5V.

Ενσωμάτωση ελεγχόμενης τάσης ταλαντωτή: Η ρυθμιζόμενη τάση εξόδου από τον διαφορικό ενισχυτή χρησιμεύει ως εισερχόμενο σήμα σε ελεγχόμενο με τάση ταλαντωτή (VCO).Ένα VCO είναι ένας ηλεκτρονικός ταλαντωτής του οποίου η συχνότητα ταλαντώσεων ελέγχεται από μια είσοδο τάσηςΣτο πλαίσιο αυτό, το VCO ρυθμίζει τη συχνότητα ταλαντώσεων του με βάση το μέγεθος της τάσης εισόδου που λαμβάνεται από τον ενισχυτή.
