Προϊόν:MPC4 200-510-150-031 Κάρτα προστασίας μηχανών Τύπος MPC4 σε απόθεμα τώρα

Περιγραφή

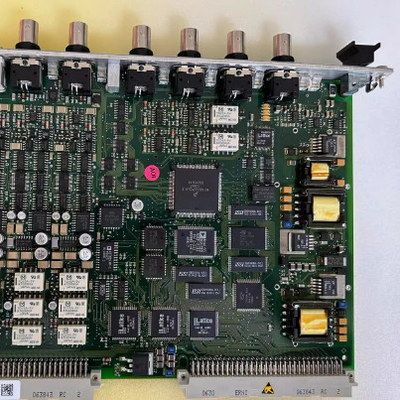

Η κάρτα προστασίας μηχανών MPC4 είναι το κεντρικό στοιχείο του συστήματος προστασίας μηχανών (MPS) της σειράς VM600, της σειράς προϊόντων Meggitt Sensing Systems® Vibro-Meter®.Αυτή η πολύ ευέλικτη κάρτα είναι ικανή να μετρά και να παρακολουθεί μέχρι τέσσερις δυναμικές εισόδους σήματος και μέχρι δύο εισόδους ταχύτητας ταυτόχρονα.

Οι εισόδοι δυναμικού σήματος είναι πλήρως προγραμματιζόμενοι και μπορούν να δεχτούν σήματα που αντιπροσωπεύουν επιτάχυνση, ταχύτητα και μετατόπιση (σύνδεση), μεταξύ άλλων.Η επεξεργασία πολλαπλών καναλιών επιβατών επιτρέπει τη μέτρηση διαφόρων φυσικών παραμέτρων, συμπεριλαμβανομένων των σχετικών και απόλυτων δονήσεων, Smax, εκκεντρικότητας, θέσης ώθησης, απόλυτης και διαφορικής επέκτασης του σπιτιού, μετατόπισης και δυναμικής πίεσης.

Η ψηφιακή επεξεργασία περιλαμβάνει ψηφιακό φιλτράρισμα, ενσωμάτωση ή διαφοροποίηση (εάν απαιτείται), διόρθωση (RMS, μέση τιμή, πραγματική κορυφή ή πραγματική κορυφή προς κορυφή),παρακολούθηση της σειράς (αμβέλεια και φάση) και μέτρηση του διαστήματος μετατροπέα-στόχος.

Οι εισροές ταχύτητας (ταχομέτρου) δέχονται σήματα από διάφορους αισθητήρες ταχύτητας, συμπεριλαμβανομένων συστημάτων που βασίζονται σε ανιχνευτές εγγύτητας, αισθητήρες λήψης μαγνητικών παλμών ή που παρέχουν σήματα TTL.Υποστηρίζονται επίσης οι συντελεστές κλασικού tacho.

Η βαθμονόμηση μπορεί να εκφραστεί σε μετρικές ή αυτοκρατορικές μονάδες.Τα επίπεδα συναγερμού και κινδύνου μπορούν να προσαρμόζονται ανάλογα με την ταχύτητα ή οποιαδήποτε εξωτερική πληροφορία.

Για κάθε επίπεδο συναγερμού διατίθεται εσωτερικά ψηφιακή έξοδος (στην αντίστοιχη κάρτα IOC4T).Αυτά τα σήματα συναγερμού μπορούν να κατευθύνονται σε ένα λεωφορείο εντός του rack VM600 για την οδήγηση ρελέ σε προαιρετικές κάρτες ρελέ (όπως το IRC4 και το RLC16).

Τα επεξεργασμένα δυναμικά (δονήσεις) σήματα και τα σήματα ταχύτητας είναι διαθέσιμα στο πίσω μέρος του ράκα (στο μπροστινό πάνελ του IOC4T) ως αναλογικά σήματα εξόδου.Παρέχονται σήματα με βάση την τάση (0 έως 10 V) και με βάση το ρεύμα (4 έως 20 mA).

Το MPC4 εκτελεί μια αυτο-δοκιμασία και διαγνωστική ρουτίνα κατά την ενεργοποίηση.το ενσωματωμένο σύστημα OK του κάρτας ̇ παρακολουθεί συνεχώς το επίπεδο των σημάτων που παρέχονται από τους αισθητήρες και υποδεικνύει τυχόν πρόβλημα λόγω σπασμένης γραμμής μετάδοσης, ελαττωματικός μετατροπέας ή κλιματιστικός.

Πίνακας δεδομένων:DS_VM600_MPC4-βλ.pdf
