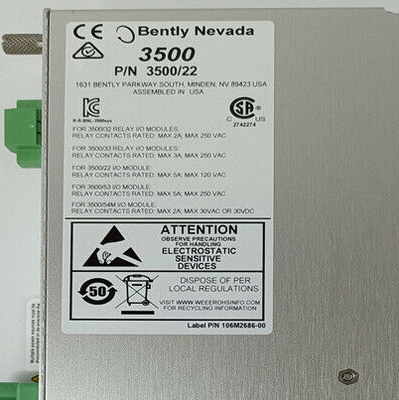

Προϊόν:Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX I/O Module

Περιγραφή
Το 3500 Transient Data Interface (TDI) είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και του λογισμικού διαχείρισης μηχανημάτων System 1* της GE. Το TDI συνδυάζει τη δυνατότητα μιας μονάδας διασύνδεσης 3500/20 Rack (RIM) με τη δυνατότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXnet.

Το TDI λειτουργεί στην υποδοχή RIM ενός rack 3500 σε συνδυασμό με τις οθόνες της σειράς M (3500/40M, 3500/42M, κ.λπ.) για να συλλέγει συνεχώς δεδομένα σταθερής κατάστασης και μεταβατικής κυματομορφής και να μεταβιβάζει αυτά τα δεδομένα μέσω μιας σύνδεσης Ethernet στο λογισμικό υποδοχής. (Ανατρέξτε στην ενότητα Συμβατότητα στο τέλος αυτού του εγγράφου.) Η λήψη στατικών δεδομένων είναι στάνταρ με το TDI, ωστόσο η χρήση ενός προαιρετικού δίσκου ενεργοποίησης καναλιού θα επιτρέψει στο TDI να συλλάβει επίσης δυναμικά ή μεταβατικά δεδομένα. Το TDI διαθέτει βελτιώσεις σε πολλούς τομείς σε σχέση με προηγούμενους επεξεργαστές επικοινωνίας και ενσωματώνει τη λειτουργία Communication Processor στο rack 3500.

Αν και το TDI παρέχει ορισμένες λειτουργίες κοινές σε ολόκληρο το rack, δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν επηρεάζει τη σωστή, κανονική λειτουργία του συνολικού συστήματος οθόνης. Κάθε rack 3500 απαιτεί ένα TDI ή RIM, το οποίο καταλαμβάνει πάντα την υποδοχή 1 (δίπλα από τα τροφοδοτικά).
Για εφαρμογές Triple Modular Redundant (TMR), το Σύστημα 3500 απαιτεί μια έκδοση TMR του TDI. Εκτός από όλες τις τυπικές λειτουργίες TDI, το TMR TDI εκτελεί επίσης «σύγκριση καναλιών παρακολούθησης». Η διαμόρφωση 3500 TMR εκτελεί ψηφοφορία οθόνης χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης. Χρησιμοποιώντας αυτή τη μέθοδο, το TMR TDI συγκρίνει συνεχώς τις εξόδους από τρεις (3) πλεονάζουσες οθόνες. Εάν το TDI εντοπίσει ότι οι πληροφορίες από μία από αυτές τις οθόνες δεν είναι πλέον ισοδύναμες (εντός ενός ρυθμισμένου ποσοστού) με αυτές των άλλων δύο οθονών, θα επισημάνει την οθόνη ως εσφαλμένη και θα τοποθετήσει ένα συμβάν στη Λίστα συμβάντων συστήματος.
