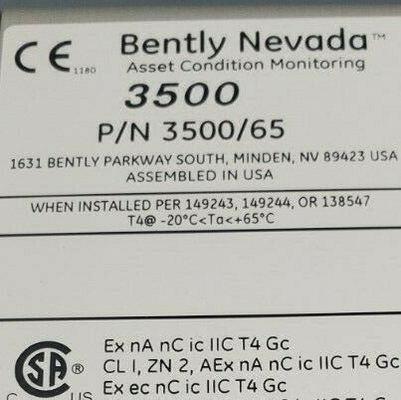

Προϊόν:Bently Nevada 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Module, Εσωτερικοί τερματισμοί

Περιγραφή
Η συσκευή παρακολούθησης 3500/65 παρέχει 16 κανάλια παρακολούθησης της θερμοκρασίας και δέχεται εισόδους θερμοκρασίας από ανιχνευτή θερμοκρασίας αντίστασης (RTD) και θερμοσύνδεσμο με απομονωμένη άκρη (TC).Ο ελεγκτής συντελεί τις εν λόγω εισροές και τις συγκρίνει με προγραμματιζόμενα από τον χρήστη σημεία ρυθμίσεως συναγερμού.
Η οθόνη προγραμματίζεται χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack.ή συνδυασμός εισροών ΤΚ και ΕΤΑ.
Στις διαμορφώσεις Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), πρέπει να εγκαταστήσετε ανιχνευτές θερμοκρασίας σε ομάδες τριών γειτονικών ανιχνευτών.Σε αυτή τη διαμόρφωση η οθόνη χρησιμοποιεί 2 τύπους ψηφοφορίας για να εξασφαλιστεί η ακριβής λειτουργία και να αποφευχθούν οι αποτυχίες ενός σημείου.

Περιγραφή

Η συσκευή παρακολούθησης 3500/65 παρέχει 16 κανάλια παρακολούθησης της θερμοκρασίας και δέχεται εισόδους θερμοκρασίας από ανιχνευτή θερμοκρασίας αντίστασης (RTD) και θερμοσύνδεσμο με απομονωμένη άκρη (TC).

Η οθόνη προγραμματίζεται χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack.Μπορείτε να ρυθμίσετε το 16-Channel Monitor θερμοκρασίας για να δεχτεί απομονωμένα thermocouples άκρηΣε ρυθμίσεις Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), πρέπει να εγκαταστήσετε ανιχνευτές θερμοκρασίας σε ομάδες τριών γειτονικών ανιχνευτών.

Σε αυτή τη διαμόρφωση, ο ελεγκτής χρησιμοποιεί δύο τύπους ψηφοφορίας για να εξασφαλίσει την ακριβή λειτουργία και να αποφύγει τις αποτυχίες ενός σημείου.

Εναλλακτικά

172931-01 3500/65 Οδηγία.

145988-02 3500/65 Παρακολούθηση.

172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Εσωτερικές τερματικές μονάδες

173005 Κεφάλαιο συνδέσμου, εσωτερική λήξη, 20η θέση, μαύρο

172109-01 3500/65 RTD/ Απομονωμένη άκρη TC Μονάδα Εισαγωγής/Αποσύνδεσης, Εξωτερικές τερματισμοί

172115-01 RTD/Απομονωμένη άκρη TC Εξωτερικό τερματικό μπλοκ (Συνδετήρες Euro Style)

Πληροφορίες παραγγελίας:

3500/65-AA-BB
Α: Τύπος μονάδας I/O
01 RTD/Απομονωμένη ΤC με εσωτερικά τερματιστικά
02 RTD/Απομονωμένη ΤC με εξωτερικούς τερματισμούς
Β: Επιλογή έγκρισης του οργανισμού
00 Κανένας
01 CSA/NRTL/C
02 CSA/ATEX

Καλώδια
3500/65 Διάτακτη (XDCR) σήματος προς εξωτερικό καλώδιο τερματισμού (ET)
134544-AAAA-BB
Α: Μέγεθος καλωδίου
0005 5 πόδια (1,5 μέτρα)
0007 7 πόδια (2,1 μέτρα)
0010 3 μέτρα
0025 25 πόδια (7,5 μέτρα)
0050 15 μέτρα
0100 100 πόδια (30,5 μέτρα)
Β: Οδηγίες συναρμολόγησης
01 Δεν έχει συναρμολογηθεί
02 Συγκροτημένα

Εναλλακτικά

172931 3500/65 Οδηγός χρήστη
145988-02 3500/65 Παρακολούθηση
172103-01 3500/65 RTD/Isolated Tip TC I/O Module, Εσωτερικοί τερματισμοί
173005 Κεφάλαιο συνδέσμου, εσωτερική λήξη, 20 θέση, μαύρο
172109-01 3500/65 RTD/ Απομονωμένη Τμήμα ΤC I/O, Εξωτερικές τερματισμοί
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) Προδιαγραφή
