Μοντέλο Διασύνδεσης Τυποποιημένου Ρακ


Προϊόν:Μοντέλο Διασύνδεσης Τυποποιημένου Ρακ

Περιγραφή

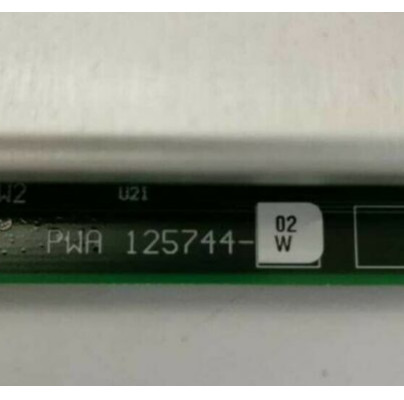

Το Rack Interface Module (RIM) είναι η κύρια διεπαφή για το rack 3500.Το RIM πρέπει να βρίσκεται στην θέση 1 του ράφου (κοντά στις πηγές τροφοδοσίας).

Το RIM υποστηρίζει συμβατούς επεξεργαστές εξωτερικών επικοινωνιών Bently Nevada όπως το TDXnet, το TDIX και το DDIX.το RIM δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν έχει καμία επίδραση στην ορθή, η κανονική λειτουργία του συνολικού συστήματος παρακολούθησης.

Για τις εφαρμογές Τριπλής Μοντολογικής Επαναλήψεως (TMR), το Σύστημα 3500 απαιτεί μια έκδοση TMR του RIM.Το TMR RIM εκτελεί επίσης "παράθεση καναλιών οθόνης"." Η διαμόρφωση 3500 TMR εφαρμόζει την ψηφοφορία μέσω της οθόνης χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές της οθόνης.

Χρησιμοποιώντας αυτή τη μέθοδο, το TMR RIM συγκρίνει συνεχώς τις εξόδους από τρεις (3) περιττές οθόνες.Εάν το TMR RIM ανιχνεύσει ότι οι πληροφορίες από έναν από αυτούς τους οθόνους δεν βρίσκονται πλέον εντός ενός ρυθμισμένου ποσοστού των πληροφοριών των άλλων δύο οθόνων, θα σηματοδοτήσει ότι η οθόνη έχει σφάλμα και θα τοποθετήσει ένα συμβάν στον κατάλογο συμβάντων συστήματος.

Πληροφορίες παραγγελίας
Διάταξη 3
Α: Τύπος διεπαφής ράφης
0 1 Τυποποιημένη RIM (χρήση για τυποποιημένες εφαρμογές παρακολούθησης)
0 2 TMR RIM (Χρησιμοποιείται μόνο για εφαρμογές που απαιτούν Τριπλή Μονουλική Επαναχούμενη Διαμόρφωση)

Β: Τύπος μονάδας Ε/Υ
0 1 Μονάδα I/O με ενσωματωμένο μόντεμ
0 2 Μονάδα I/O με διεπαφή RS232/RS422

Γ: Επιλογή έγκρισης από τον οργανισμό
0 0 Κανένα

0 1 CSA/NRTL/C

Εναλλακτικά
125744-02
Τυποποιημένη μονάδα διεπαφής ράκα
125744-01
TMR Rack Interface Module (Μονάδα διεπαφής ράφους TMR)
135031-01
Μονάδα Ε/Υ RIM με διασύνδεση modem
125768-01
Μονάδα I/O RIM με διεπαφή RS232/RS422
125760-01
Ενότητα Ε/Υ Διαχειριστή Δεδομένων

Εναλλακτικά
125744-02
Τυποποιημένη μονάδα διεπαφής ράκα
125744-01
TMR Rack Interface Module (Μονάδα διεπαφής ράφους TMR)
135031-01
Μονάδα Ε/Υ RIM με μόντεμ
Διασύνδεση
125768-01
Μονάδα RIM I/O με RS232/RS422
Διασύνδεση
125760-01
Ενότητα Ε/Υ Διαχειριστή Δεδομένων
04425545
Σφραγίδα γείωσης καρπού (μοναδικής χρήσης)
00801286
Πραγματοχρόνιο IC ρολογιού
Αριθμός 12755-01
Εναλλακτικός διακομιστής λογισμικού (για το PWA 125744-01 Rev P ή νεότερο, ή για το PWA 125744-02 Rev N ή νεότερο)
00580441
Κεφάλαιο συνδέσμου, εσωτερική λήξη, 3-θέση, πράσινο
00580436
Κεφαλίδα συνδέσμου, εσωτερική λήξη, 6-θέση, πράσινο
129768-01
Εγχειρίδιο λειτουργίας και συντήρησης RIM
