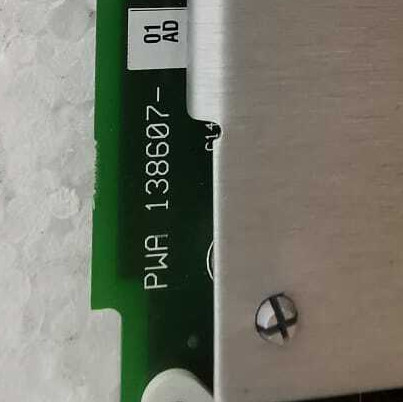

Bently Nevada 3500/22M-01-01-00 138607-01 Διαλείπουσα διεπαφή δεδομένων


Προϊόν:Bently Nevada 3500/22M-01-01-00 138607-01 Διαλείπουσα διεπαφή δεδομένων

Περιγραφή
Το 3500 Transient Data Interface (TDI) είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και του λογισμικού διαχείρισης μηχανών του GE's System 1*.Το TDI συνδυάζει την ικανότητα ενός 3500/20 Rack Interface Module (RIM) με την ικανότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXnet.

Το TDI λειτουργεί στην θέση RIM ενός ράφου 3500 σε συνδυασμό με τις οθόνες σειράς M (3500/40M, 3500/42M κλπ.).) για τη συνεχή συλλογή δεδομένων σταθερής κατάστασης και μεταβατικών μορφών κύματος και τη διαβίβαση αυτών των δεδομένων μέσω μιας σύνδεσης Ethernet στο λογισμικό υποδοχής. (Βλέπε το τμήμα συμβατότητας στο τέλος του παρόντος εγγράφου) Η συλλογή στατικών δεδομένων είναι τυποποιημένη στο TDI,Ωστόσο, η χρήση ενός προαιρετικού δίσκου ενεργοποίησης καναλιών θα επιτρέψει στο TDI να συλλάβει δυναμικά ή παροδικά δεδομένα, καθώς καιΤο TDI παρουσιάζει βελτιώσεις σε διάφορους τομείς σε σχέση με προηγούμενους επεξεργαστές επικοινωνίας και ενσωματώνει τη λειτουργία επεξεργαστή επικοινωνίας στο rack 3500.

Παρόλο που η TDI παρέχει ορισμένες κοινές λειτουργίες για ολόκληρο το ράφι, δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν επηρεάζει την ορθή και κανονική λειτουργία του συνολικού συστήματος παρακολούθησης.Κάθε 3500 rack απαιτεί ένα TDI ή RIM, η οποία καταλαμβάνει πάντα τη θέση 1 (παράλληλα με τις πηγές ρεύματος).

Για εφαρμογές Τριπλής Μοντολογικής Επεπεξεργασίας (TMR), το Σύστημα 3500 απαιτεί μια έκδοση TMR του TDI.το TMR TDI εκτελεί επίσης “παράθεση καναλιών ”. Η διαμόρφωση 3500 TMR εκτελεί την ψηφοφορία οθόνης χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης. Χρησιμοποιώντας αυτή τη μέθοδο, η TMR TDI συγκρίνει συνεχώς τις εξόδους από τρεις (3)
περιττές οθόνες: εάν το TDI ανιχνεύσει ότι οι πληροφορίες από μία από αυτές τις οθόνες δεν είναι πλέον ισοδύναμες (μέσα σε ένα ρυθμισμένο ποσοστό) με αυτές των άλλων δύο οθόνων,θα σηματοδοτήσει την οθόνη ως σφάλμα και θα τοποθετήσει ένα γεγονός στη λίστα συμβάντων συστήματος.

Πληροφορίες παραγγελίας
Κατάλογος των επιλογών και αριθμοί μερών
3500/22M Μονάδα TDI και Ε/Υ
Διάταξη 3

Α: Τύπος διεπαφής παροδικών δεδομένων
0 1 Πρότυπο (χρήση για τυποποιημένες εφαρμογές παρακολούθησης)
0 2 TMR (Χρησιμοποιείται μόνο για εφαρμογές που απαιτούν Τριπλή Μοντολογική Επαναχούμενη Διαμόρφωση).

Β: Τύπος μονάδας I/O
0 1 10Μοντέλος I/O Ethernet Base-T/100Base-TX

0 2 100Μοντέλος I/O Ethernet Base-FX (Οπτική ίνα)

Γ: Επιλογή έγκρισης από τον οργανισμό
0 0 Κανένα
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Εναλλακτικά
288055-01
Τυποποιημένη ενότητα διεπαφής παροδικών δεδομένων με καλώδιο USB
288055-02
Μοντέλο διεπαφής παροδικών δεδομένων TMR με καλώδιο USB
100M2833
10 πόδια καλώδιο USB Α προς Β
146031-01
10Base-T/100Base-TX μονάδα I/O
146031-02
100Base-FX (Οπτική ίνα) Μονάδα Ε/Υ
Άλλες ουσίες
3500 Μονάδα εξόδου σήματος με αποθήκευση

Εναλλακτικά
125744-02
Τυποποιημένη μονάδα διεπαφής ράκα
125744-01
TMR Rack Interface Module (Μονάδα διεπαφής ράφους TMR)
135031-01
Μονάδα Ε/Υ RIM με μόντεμ
Διασύνδεση
125768-01
Μονάδα RIM I/O με RS232/RS422
Διασύνδεση
125760-01
Ενότητα Ε/Υ Διαχειριστή Δεδομένων
04425545
Σφραγίδα γείωσης καρπού (μοναδικής χρήσης)
00801286
Πραγματοχρόνιο IC ρολογιού
Αριθμός 12755-01
Εναλλακτικός διακομιστής λογισμικού (για το PWA 125744-01 Rev P ή νεότερο, ή για το PWA 125744-02 Rev N ή νεότερο)
00580441
Κεφάλαιο συνδέσμου, εσωτερική λήξη, 3-θέση, πράσινο
00580436
Κεφαλίδα συνδέσμου, εσωτερική λήξη, 6-θέση, πράσινο
129768-01
Εγχειρίδιο λειτουργίας και συντήρησης RIM
