Bently Nevada 3500/22M-01-01-00 288055-01 Διαλείπουσα διεπαφή δεδομένων

Προϊόν:Bently Nevada 3500/22M-01-01-00 288055-01 Transient Data Interface

Περιγραφή

Η Transient Data Interface (TDI) 3500 είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και του λογισμικού διαχείρισης μηχανημάτων System 1® της GE. Το TDI συνδυάζει την ικανότητα μιας μονάδας Rack Interface Module 3500/20 με την ικανότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXnet.

Το TDI λειτουργεί στην υποδοχή RIM ενός rack 3500 σε συνδυασμό με τις οθόνες της σειράς M (3500/40M, 3500/42M, κ.λπ.) για τη συνεχή συλλογή δεδομένων σταθερής κατάστασης και μεταβατικών κυματομορφών και τη μεταφορά αυτών των δεδομένων μέσω μιας σύνδεσης Ethernet στο λογισμικό κεντρικού υπολογιστή. Η στατική καταγραφή δεδομένων είναι στάνταρ με το TDI, ωστόσο, η χρήση ενός προαιρετικού Channel Enabling Disk θα επιτρέψει στο TDI να καταγράψει επίσης δυναμικά ή μεταβατικά δεδομένα. Το TDI διαθέτει βελτιώσεις σε διάφορους τομείς σε σχέση με προηγούμενους επεξεργαστές επικοινωνίας και ενσωματώνει τη λειτουργία του Communication Processor εντός του rack 3500.

Αν και το TDI παρέχει ορισμένες λειτουργίες κοινές σε ολόκληρο το rack, δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν έχει καμία επίδραση στην ορθή, κανονική λειτουργία του συνολικού συστήματος παρακολούθησης. Κάθε rack 3500 απαιτεί ένα TDI ή RIM, το οποίο καταλαμβάνει πάντα την υποδοχή 1 (δίπλα στα τροφοδοτικά).

Για εφαρμογές Triple Modular Redundant (TMR), το σύστημα 3500 απαιτεί μια έκδοση TMR του TDI. Εκτός από όλες τις τυπικές λειτουργίες TDI, το TMR TDI εκτελεί επίσης “σύγκριση καναλιών οθόνης”. Η διαμόρφωση 3500 TMR εκτελεί ψηφοφορία οθόνης χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης. Χρησιμοποιώντας αυτήν τη μέθοδο, το TMR TDI συγκρίνει συνεχώς τις εξόδους από τρεις (3) πλεονάζουσες οθόνες. Εάν το TDI ανιχνεύσει ότι οι πληροφορίες από μία από αυτές τις οθόνες δεν είναι πλέον ισοδύναμες (εντός ενός διαμορφωμένου ποσοστού) με εκείνες των άλλων δύο οθονών, θα επισημάνει την οθόνη ως εσφαλμένη και θα τοποθετήσει ένα συμβάν στη λίστα συμβάντων του συστήματος.

Ανταλλακτικά

138607-01 Standard Transient Data Interface Module

138607-02 TMR Transient Data Interface Module

146031-01 10Base-T/100Base-TX I/O Module

146031-02 100Base-FX (Fiber Optic) I/O Module

147364-01 3500 Buffered Signal Output Module

161580-01 3500/22M TDI Operation and Maintenance Manual

164466-01 Network Accessories Datasheet 00580441 Connector header, internal termination, 3-position, green

00580436 Connector header, internal termination, 6-position, green

Προϊόντα με μεγάλη ζήτηση:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00,  176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

Σύνδεσμος λήψης δελτίου δεδομένων:

3500-22M Transient Data Interface Module Datasheet...

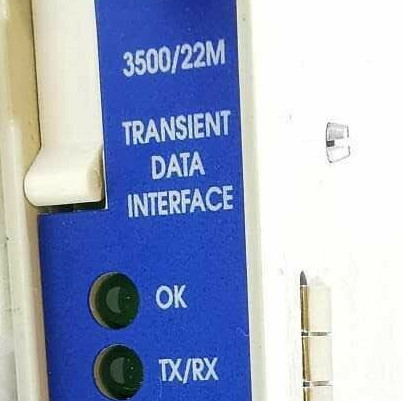

Φωτογραφίες:
