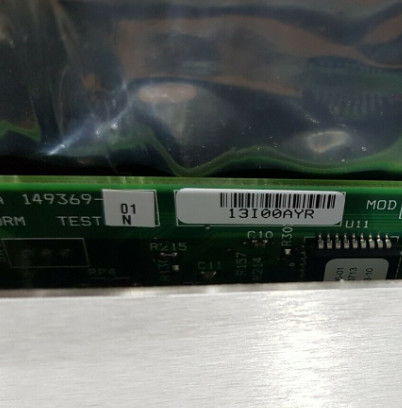

Προϊόν:Bently Nevada 3500/25-01-01-00 149369-01 Ενισχυμένη Μονάδα Keyphasor

Περιγραφή
Η Ενισχυμένη Μονάδα Keyphasor 3500/25 είναι μια μονάδα μισού ύψους, δύο καναλιών που χρησιμοποιείται για την παροχή σημάτων Keyphasor στις μονάδες παρακολούθησης σε μια σχάρα 3500. Η μονάδα λαμβάνει σήματα εισόδου από αισθητήρες εγγύτητας ή μαγνητικούς αισθητήρες και μετατρέπει τα σήματα σε ψηφιακά σήματα Keyphasor που υποδεικνύουν πότε η σήμανση Keyphasor στον άξονα συμπίπτει με τον μετατροπέα Keyphasor. Το Σύστημα Προστασίας Μηχανημάτων 3500 μπορεί να δεχτεί έως και τέσσερα σήματα Keyphasor για κανονική διαμόρφωση και έως και οκτώ σήματα Keyphasor σε διαμόρφωση ζεύγους.

Σημείωση: Ένα σήμα Keyphasor είναι ένας παλμός μία φορά ανά περιστροφή ή πολλαπλών συμβάντων ανά περιστροφή από έναν περιστρεφόμενο άξονα ή γρανάζι που χρησιμοποιείται για την παροχή μιας ακριβούς μέτρησης χρονισμού. Αυτό επιτρέπει στις μονάδες παρακολούθησης 3500 και στον εξωτερικό διαγνωστικό εξοπλισμό να μετρούν την περιστροφική ταχύτητα του άξονα και τις παραμέτρους διανυσμάτων όπως το πλάτος και η φάση της δόνησης 1X.

Η Ενισχυμένη Μονάδα Keyphasor είναι μια βελτιωμένη μονάδα συστήματος 3500. Προσφέρει εκτεταμένες δυνατότητες επεξεργασίας σήματος Keyphasor σε σχέση με τον προηγούμενο σχεδιασμό, διατηρώντας παράλληλα την πλήρη συμβατότητα προς τα κάτω όσον αφορά τη μορφή, την εφαρμογή και τη λειτουργία με τις υπάρχουσες μονάδες Keyphasor για χρήση σε παλαιότερα συστήματα. Η μονάδα Keyphasor, PWA 125792-01, αντικαθίσταται πλήρως από την πιο πρόσφατη
μονάδα 149369-01.

Όταν απαιτείται είσοδος Keyphasor συστήματος για εφαρμογές Triple Modular Redundant (TMR), το σύστημα 3500 θα πρέπει να χρησιμοποιεί δύο μονάδες Keyphasor. Σε αυτή τη διαμόρφωση, οι μονάδες λειτουργούν παράλληλα για να παρέχουν τόσο ένα κύριο όσο και ένα δευτερεύον σήμα Keyphasor στις άλλες μονάδες στη σχάρα. Ένα σύστημα με περισσότερες από τέσσερις εισόδους Keyphasor μπορεί να χρησιμοποιήσει μια διαμόρφωση ζεύγους, υπό την προϋπόθεση ότι δεν υπάρχουν περισσότερα από τέσσερα κύρια σήματα εισόδου Keyphasor. Μια διαμόρφωση ζεύγους απαιτεί δύο συνεχόμενες θέσεις παρακολούθησης είτε στις πάνω/κάτω είτε και στις δύο θέσεις μισής υποδοχής. Τέσσερις μονάδες Keyphasor θα δεχτούν τέσσερα
κύρια και τέσσερα εφεδρικά κανάλια εισόδου και θα παρέχουν τέσσερα κανάλια εξόδου (ένα ανά μονάδα). Μια διαμόρφωση δύο ζευγών και ενός μη ζευγαρωμένου (σύνολο τριών μονάδων Keyphasor) είναι επίσης δυνατή. Σε μια τέτοια διαμόρφωση, ο χρήστης μπορεί να διαμορφώσει το ένα μη ζευγαρωμένο Keyphasor (παραγγείλετε είτε δύο επιλογές 2 καναλιών είτε μία επιλογή 1 καναλιού και μία 2 καναλιών)

Η μονάδα I/O Isolated Keyphasor έχει σχεδιαστεί για εφαρμογές στις οποίες τα σήματα Keyphasor είναι συνδεδεμένα παράλληλα σε πολλαπλές συσκευές και απαιτούν απομόνωση από άλλα συστήματα, όπως ένα σύστημα ελέγχου. Η μονάδα Isolated I/O δημιουργήθηκε ειδικά για εφαρμογές Magnetic Pickup, αλλά είναι συμβατή και θα παρέχει απομόνωση για εφαρμογές Proximitor* εφόσον παρέχεται εξωτερική παροχή ρεύματος. Σημειώστε ότι η πρόθεση αυτής της μονάδας I/O ήταν κυρίως η μέτρηση της ταχύτητας του άξονα και όχι της φάσης. Η μονάδα μπορεί να παρέχει μετρήσεις φάσης, αλλά αυτό το I/O εισάγει μια ελαφρώς υψηλότερη μετατόπιση φάσης από την έκδοση Non-Isolated I/O. Το Σχήμα 1 δείχνει το ποσό της μετατόπισης φάσης που θα προσθέσουν οι μονάδες Isolated I/O σε διαφορετικές ταχύτητες μηχανής.

Τα βελτιωμένα χαρακτηριστικά του προϊόντος περιλαμβάνουν τη δημιουργία σημάτων συμβάντων μία φορά ανά περιστροφή από εισόδους πολλαπλών συμβάντων ανά περιστροφή, αναβαθμίσιμο υλικολογισμικό πεδίου και αναφορά δεδομένων διαχείρισης περιουσιακών στοιχείων.

Περιγραφή Προϊόντος
Ενισχυμένη Μονάδα Keyphasor
3500/25-AXX-BXX-CXX

A: Αριθμός καναλιών
0 1 Μονή κάρτα Keyphasor 2 καναλιών μισού ύψους (παραγγελία για 2 κανάλια)
0 2 Δύο κάρτες Keyphasor 2 καναλιών μισού ύψους (παραγγελία για 4 κανάλια)

B: Τύπος μονάδας I/O
0 1 Μονάδα I/O με εσωτερικές τερματισμούς
0 2 Μονάδα I/O με εξωτερικές τερματισμούς
0 3 Εσωτερικό Barrier I/O με εσωτερικές τερματισμούς
0 4 Μονάδα Isolated I/O με εσωτερικές τερματισμούς
0 5 Μονάδα Isolated I/O με εξωτερικές τερματισμούς

C: Επιλογή έγκρισης φορέα
0 0 Δεν απαιτείται
0 1 CSA/NRTL/C (Class 1, Div 2)
0 2 ATEX/CSA (Class 1 Zone 2)

Ανταλλακτικά
149369-01 Ενισχυμένη Μονάδα Keyphasor
Σημείωση: Αυτή η μονάδα μπορεί να παραγγελθεί ως άμεση αντικατάσταση για τη Μονάδα Keyphasor 125792-01.
125800-01 Μονάδα Keyphasor I/O (Εσωτερικοί τερματισμοί)
126648-01 Μονάδα Keyphasor I/O (Εξωτερικοί τερματισμοί)
125800-02 Μονάδα Isolated Keyphasor I/O (Εσωτερικοί τερματισμοί)
126648-02 Μονάδα Isolated Keyphasor I/O (Εξωτερικοί τερματισμοί)
135473-01 Μονάδα Keyphasor I/O (Εσωτερικά φράγματα και εσωτερικοί τερματισμοί.)
