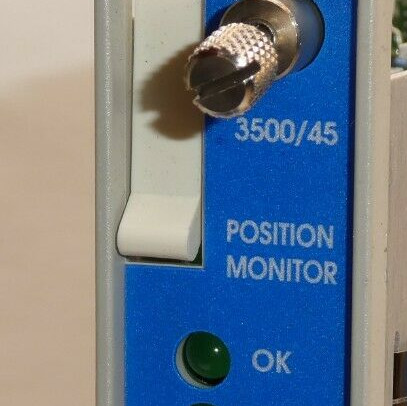

Προϊόν:Bently Nevada 3500/45-01-00 176449-04 Position Monitor

Περιγραφή
Το 3500/45 Position Monitor είναι ένα όργανο 4 καναλιών που δέχεται είσοδο από αισθητήρες εγγύτητας, περιστροφικούς αισθητήρες θέσης (RPTs), DC Linear Variable Differential Transformers (DC LVDTs), AC Linear Variable Differential Transformers (AC LVDTs) και περιστροφικά ποτενσιόμετρα. Η μονάδα ελέγχου επεξεργάζεται την είσοδο και συγκρίνει τα επεξεργασμένα σήματα με συναγερμούς που προγραμματίζονται από τον χρήστη.
Ο τύπος της μέτρησης και η είσοδος του αισθητήρα καθορίζουν ποιες μονάδες I/O απαιτούνται. Δείτε Τύποι Αισθητήρων για Μετρήσεις Θέσης στη σελίδα 10., Δείτε Εικόνες και Γραφήματα στη σελίδα 12. και Δείτε Μονάδες I/O για AC LVDTs και Περιστροφικά Ποτενσιόμετρα στη σελίδα 14.

Μπορείτε να προγραμματίσετε κάθε κανάλι χρησιμοποιώντας το λογισμικό διαμόρφωσης ράβδων 3500 για να εκτελέσετε τις ακόλουθες λειτουργίες:
Αξονική (ώθηση) Θέση
Διαφορική Διαστολή
Τυπική Μονή Διαφορική Διαστολή
Μη τυπική Μονή Διαφορική Διαστολή
Διπλή Διαφορική Διαστολή
Συμπληρωματική Διαφορική Διαστολή
Διαστολή Κελύφους
Θέση Βαλβίδας

Τα κανάλια της μονάδας ελέγχου προγραμματίζονται σε ζεύγη και μπορούν να εκτελέσουν έως και δύο από αυτές τις λειτουργίες ταυτόχρονα. Για παράδειγμα, τα κανάλια 1 και 2 μπορούν να εκτελέσουν μια λειτουργία, ενώ τα κανάλια 3 και 4 μπορούν να εκτελέσουν την ίδια ή διαφορετική λειτουργία.

Ο κύριος σκοπός του 3500/45 Position Monitor είναι να παρέχει τα εξής:
Προστασία μηχανημάτων συγκρίνοντας συνεχώς τις παρακολουθούμενες παραμέτρους με τα διαμορφωμένα σημεία ρύθμισης συναγερμού για την ενεργοποίηση συναγερμών

Βασικές πληροφορίες μηχανημάτων για το προσωπικό λειτουργίας και συντήρησης

Κάθε κανάλι, ανάλογα με τη διαμόρφωση, συνήθως επεξεργάζεται το σήμα εισόδου του για να δημιουργήσει διάφορες παραμέτρους που ονομάζονται μετρούμενες μεταβλητές. Μπορείτε να καθορίσετε σημεία ρύθμισης ειδοποίησης για κάθε ενεργή μετρούμενη μεταβλητή και σημεία ρύθμισης κινδύνου για οποιεσδήποτε δύο από τις ενεργές μετρούμενες μεταβλητές.

Πληροφορίες Παραγγελίας
Για την λεπτομερή λίστα των εγκρίσεων ανά χώρα και προϊόν, ανατρέξτε στον Οδηγό Γρήγορης Αναφοράς Εγκρίσεων (108M1756) που διατίθεται από την Bently.com.
Position Monitor3500/45-AA-BB

A: Τύπος Μονάδας I/O
01 Μονάδα I/O Θέσης με Εσωτερικές Τερματισμούς (Proximitor, RPT, DC LVDT)
02 Μονάδα I/O Θέσης με Εξωτερικούς Τερματισμούς (Proximitor, RPT, DC LVDT)
03 Διακριτή Μονάδα I/O Θέσης TMR με Εξωτερικούς Τερματισμούς (Proximitor ή DC LVDT)
04 Μονάδα I/O Θέσης TMR με Δίαυλο με Εξωτερικούς Τερματισμούς (Proximitor)
05 Μονάδα I/O Θέσης AC LVDT με Εσωτερικούς Τερματισμούς
06 Μονάδα I/O Θέσης AC LVDT με Εξωτερικούς Τερματισμούς
07 Μονάδα I/O Θέσης Περιστροφικού Ποτενσιόμετρου με Εσωτερικούς Τερματισμούς
08 Μονάδα I/O Θέσης Περιστροφικού Ποτενσιόμετρου με Εξωτερικούς Τερματισμούς

B: Έγκριση Οργανισμού
00 Καμία
01 CSA / NRTL / C (Class 1, Division 2)
02 ATEX / IECEx / CSA (Class 1, Zone 2)

Πρέπει να παραγγείλετε ξεχωριστά εξωτερικά μπλοκ τερματισμού και καλώδια για κάθε μονάδα I/O με εξωτερικό τερματισμό.

Όταν χρησιμοποιείτε το 3500/45 Position Monitor σε μια εφαρμογή TMR, η μέτρηση θέσης βαλβίδας δεν είναι διαθέσιμη και οι μετρήσεις διαστολής κελύφους υποστηρίζονται μόνο για Διακριτό TMR.

Ανταλλακτικά
176449-04 3500/45 Position Monitor
135137-01 Μονάδα I/O Θέσης με Εσωτερικούς Τερματισμούς για χρήση με Proximitors, RPTs ή DC LVDTs
135145-01 Μονάδα I/O Θέσης με Εξωτερικούς Τερματισμούς για χρήση με Proximitors, RPTs ή DC LVDTs
139554-01 Μονάδα I/O Θέσης AC LVDT με Εσωτερικούς Τερματισμούς για χρήση με AC LVDTs
