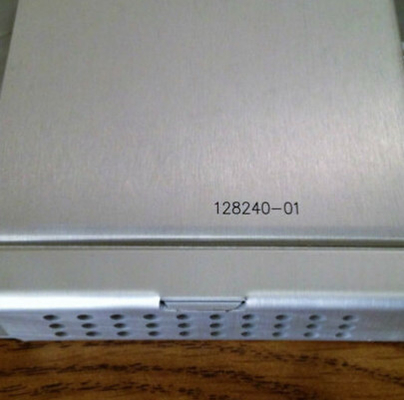

Προϊόν:Bently Nevada 3500/42M-02-00 128240-01 Prox/Seismic I/O Module με εξωτερικά τερματικά

Περιγραφή
Το 3500/42M Proximitor Seismic Monitor:

Προστατεύει το μηχάνημα συγκρίνοντας συνεχώς τις παραμέτρους παρακολούθησης με τα ρυθμισμένα σημεία ρύθμισης συναγερμού για την ενεργοποίηση συναγερμών.

Επικοινωνεί βασικές πληροφορίες για τη μηχανή τόσο στο προσωπικό λειτουργίας όσο και στο προσωπικό συντήρησης.
Το 3500/42M Proximitor Seismic Monitor είναι ένα τετρακάναλο οθόνη που δέχεται είσοδο από την εγγύτητα και τους σεισμικούς μετατροπέες.Προσαρμόζει το σήμα για να παρέχει μέτρηση δονήσεων και θέσης και συγκρίνει τα προδιαγραφόμενα σήματα με προγραμματιζόμενα από τον χρήστη συναγερμούς.
Μπορείτε να προγραμματίσετε κάθε κανάλι χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack για την παρακολούθηση και την αναφορά:

Ραδιακές δονήσεις
REBAM

Θέση ώθησης
Επιτάχυνση

Διαφορετική επέκταση
Απόλυτος άξονας

Εκκεντρικότητα
Περιφέρεια αποδοχής κυκλικής

Ταχύτητα
Τα κανάλια των οθονών προγραμματίζονται σε ζεύγη και μπορούν να εκτελούν έως και δύο από τις παραπάνω λειτουργίες ταυτόχρονα.Τα κανάλια 1 και 2 μπορούν να εκτελούν μία λειτουργία ενώ τα κανάλια 3 και 4 εκτελούν άλλη ή την ίδια λειτουργία..

Κάθε κανάλι, ανάλογα με τη διαμόρφωση, συνήθως προϋποθέτει το εισερχόμενο σήμα του για να παράγει διάφορες παραμέτρους που ονομάζονται στατικές τιμές.Μπορείτε να ρυθμίσετε τα σημεία ρύθμισης συναγερμού για κάθε ενεργή στατική τιμή και τα σημεία ρύθμισης κινδύνου για οποιαδήποτε δύο από τις ενεργές στατικές τιμές.

Πληροφορίες παραγγελίας
Για τον λεπτομερή κατάλογο των ειδικών εγκρίσεων για χώρα και προϊόν, ανατρέξτε στον οδηγό γρήγορης αναφοράς εγκρίσεων (108M1756), διαθέσιμο στο Bently.com.

Παρακολούθηση3500/42M - AA - BB
Α: Τύπος μονάδας I/O
Βλέπε τύπους μονάδων I/O στη σελίδα 12.
Β: Επιλογή έγκρισης επικίνδυνων ζωνών
00 Κανένας
01 CSA / NRTL / C (Τάξη 1, Τμήμα 2)
02 ATEX / IECEx / CSA (Τάξη 1, Ζώνη 2) Η επιλογή B02 είναι διαθέσιμη μόνο με τις κατηγορίες A04, A05, A06 και A09

Τύποι μονάδων I/O

01
128229-01
Prox/Seismic I/O Module με εσωτερικά τερματιστικά
Τα Prox/Accel και Velomitor υποστηρίζονται αλλά δεν συνιστώνται.
02
128240-01
Prox/Seismic I/O Module με εξωτερικούς τερματισμούς
Σεισμικό ανιχνευτή
Τα Prox/Accel και Velomitor υποστηρίζονται αλλά δεν συνιστώνται.
04
135489-01
Μονάδα I/O με εσωτερικά εμπόδια, εσωτερικά τερματικά, 4 x Prox/Accel
Prox/Accel στα κανάλια 1 έως 4
05
135489-02
Μονάδα Ε/Υ με εσωτερικά εμπόδια, εσωτερικά τερματικά, 2 x Prox/Accel και 2 x Velomitor
Prox/Accel στα κανάλια 1 και 2Velomitor στα κανάλια 3 και 4
06
135489-03
Μονάδα I/O με εσωτερικά εμπόδια, εσωτερικά τερματικά, 4 x Velomitor
Βελόμιτορ στα κανάλια 1 έως 4.
07
138708-01
Μονάδα απόλυτης I/O άξονα με εσωτερικά τερματιστικά
Προώθηση/επιτάχυνση ή Velomitor ή Seismorprobe
08
138700-01
Μονούλες απόλυτης I/O με εξωτερικούς τερματισμούς
Προώθηση/επιτάχυνση ή Velomitor ή Seismorprobe
09
140471-01
Prox/Velom I/O Module με εσωτερικούς τερματισμούς
Prox/Accel, Velomitor ή HTVS
10
140482-01
Prox/Velom I/O Module με εξωτερικούς τερματισμούς
Prox/Accel, Velomitor ή HTVS

Φωτογραφίες:
