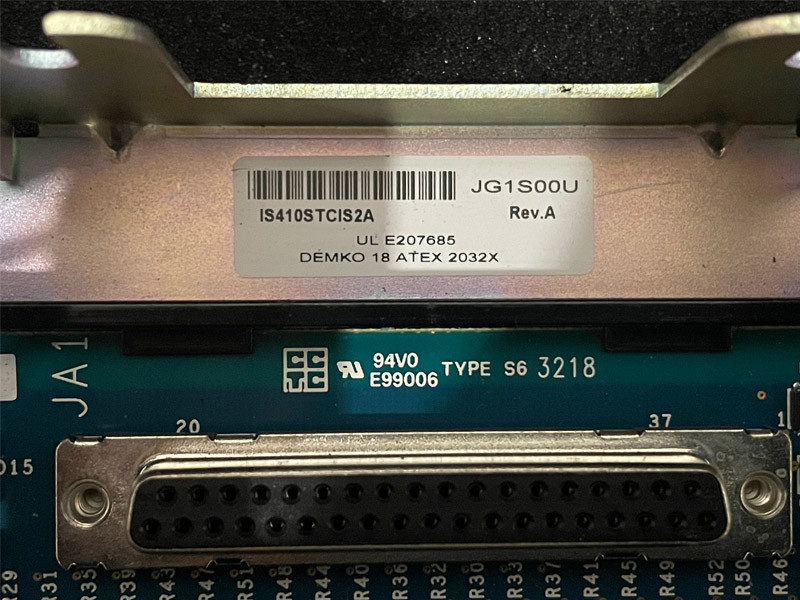

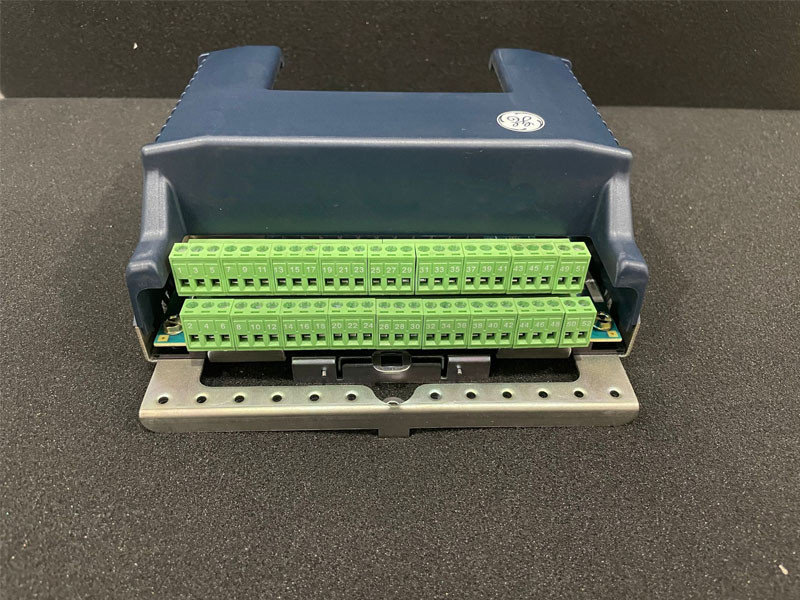

Προϊόν:GE IS410STCIS2A 24 V dc μονάδα εισόδου επαφής

περιγραφή του προϊόντος:

Αναλογική μονάδα I/O
The Mark* VIeS Functional Safety Analog Input / Output (I/O) module provides an interface between the process analog sensors / actuators (10 analog inputs and two analog outputs) and the Mark VIeS Safety control logicΗ αναλογική μονάδα I/O αποτελείται από δύο παραγγελλόμενα μέρη: το Analog I/O pack και την Analog I/O terminal board. Όλες οι αναλογικές μονάδες I/O ασφαλείας χρησιμοποιούν το ίδιο Analog I/O pack, IS420YAICS1B.Δύο διαστημικές πλατφόρμες αναλογικών τερματικών I/O είναι διαθέσιμες για να παρέχουν την απαραίτητη εφεδρικότητα και
Οι χρήστες μπορούν να επιλέξουν τη διαμόρφωση που ανταποκρίνεται καλύτερα στις ανάγκες τους για τη διαθεσιμότητα και το επίπεδο SIL.Η αναλογική μονάδα I/O είναι διαθέσιμη τόσο σε μοντέλα Simplex όσο και σε μοντέλα Triple Modular Redundant (TMR)Αυτό το έγγραφο εξετάζει το Simplex Analog
Τερματική πλακέτα I/O (IS410STAIS2A) και τερματική πλακέτα I/O αναλογικής TMR (IS410TBAIS1C).
Σε διαμόρφωση TMR, the controller selects the median analog input values returned by the TMR I/O pack(s) (thus rejecting a high or low out of range value) and the I/O pack electronics combine the analog outputs with a patented circuit design that rejects a bad performing I/O pack.
Τερματικό πίνακα αναλογικής I/O (STAI) Simplex
Η πλακέτα τερματικού STAI είναι μια συμπαγή αναλογική πλακέτα τερματικού εισόδου που δέχεται 10 αναλογικές εισόδους και δύο αναλογικές εξόδους και συνδέεται με το πακέτο I / O YAIC.ΤρισύρματοςΟι αναλογικές εξόδους είναι ρυθμισμένες για 0 έως 20 mA. Ένα ενσωματωμένο τσιπ αναγνωρισμού αναγνωρίζει την πλακέτα στο πακέτο I / O για σκοπούς διάγνωσης συστήματος.
Τερματικό πίνακα αναλογικής I/O TMR (TBAI)
Η πλακέτα τερματικού TBAI είναι μια αναλογική πλακέτα τερματικού εισόδου που χρησιμοποιείται σε διαμορφώσεις TMR και Simplex που υποστηρίζει 10 αναλογικές εισόδους και δύο εξόδους και συνδέεται με το πακέτο I/O YAIC.Οι 10 αναλογικές εισόδους φιλοξενούν δύο καλώδιαΟι αναλογικές εξόδους μπορούν να ρυθμιστούν για 0 έως 20 mA.Οι εισόδοι και οι εξόδοι έχουν κυκλώματα καταστολής θορύβου για την προστασία από τον θόρυβο υπερέλιξης και υψηλής συχνότηταςΤο TBAI διαθέτει τρεις DC-37 συνδέσμους για τρία TMR I/O πακέτα ή ένα Simplex I/O πακέτο.
Ο πίνακας Analog I/O Terminal Board with YAIC I/O Pack Specifications παρέχει τις προδιαγραφές των Analog I/O terminal boards που είναι διαθέσιμες για χρήση στο σύστημα λειτουργικής ασφάλειας Mark VIeS.Για περισσότερες πληροφορίες σχετικά με το πακέτο I/O YAIC και τις πίνακες τερματικών STAI και TBAI, ανατρέξτε στο κεφάλαιο “PAIC, YAIC Analog I/O Modules” του
το έγγραφο Mark VIeS Functional Safety Systems for General Market Volume II: System Guide for General Purpose Applications (GEH-6855_Vol_II), το οποίο περιέχει τα ακόλουθα στοιχεία:
