Προϊόν:Πίνακας Ελέγχου/Επικοινωνιών LAN GE DS200LDCCH1AGA

Περιγραφή

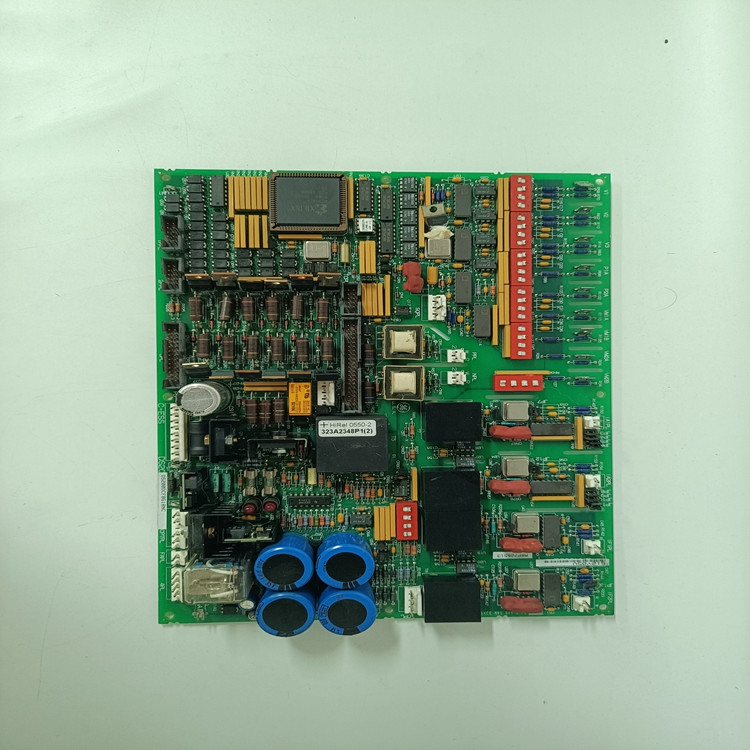

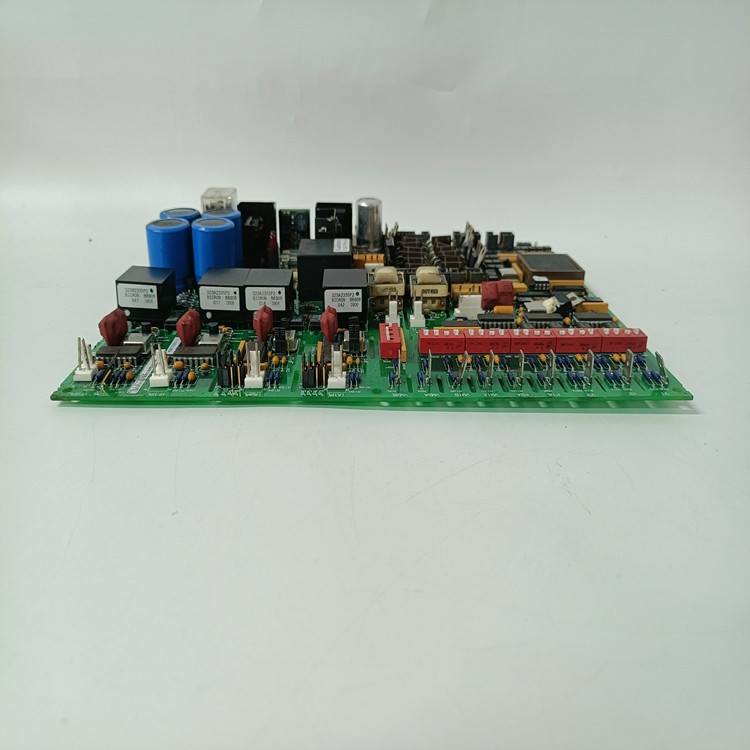

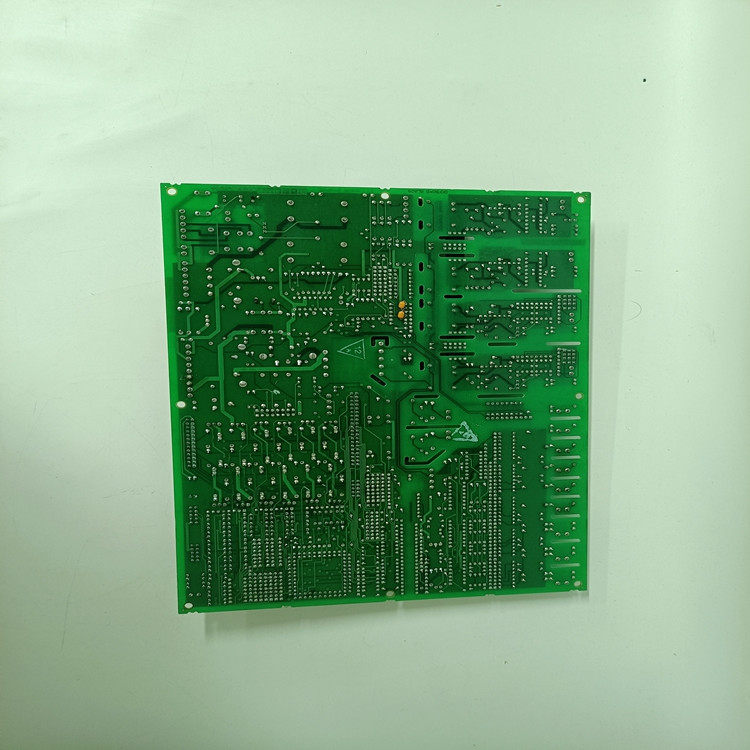

Η General Electric ανέπτυξε την κάρτα DS200LDCCH1AGA για να λειτουργεί ως πίνακας ελέγχου κίνησης και επικοινωνιών τοπικού δικτύου (LAN). Αυτή η κάρτα στεγάζεται στη σειρά Mark V των πινάκων αντικατάστασης κίνησης που είναι συμβατοί με τις κινήσεις και τους διεγέρτες της μάρκας GE DIRECTO-MATIC 2000. Όταν είναι εγκατεστημένη σε μια κίνηση, η πλακέτα παρέχει μια σειρά λειτουργιών ελέγχου κίνησης και I/O για την κίνηση.

Η κάρτα επικοινωνίας DS200LDCCH1AGA στεγάζει τέσσερις μικροεπεξεργαστές ενσωματωμένους. Ένας επεξεργαστής ελέγχου LAN (LCP) είναι διαθέσιμος για να δέχεται πέντε διαφορετικούς τύπους διαύλων που τροφοδοτούνται στην κίνηση. Ένας επεξεργαστής ελέγχου κίνησης (DCP) είναι επίσης διαθέσιμος για την επεξεργασία αναλογικών και ψηφιακών μετατροπών I/O.

Ο DCP είναι επίσης ικανός να ελέγχει και να μετατρέπει περιφερειακές συσκευές I/O όπως κωδικοποιητές και χρονοδιακόπτες. Ένας επεξεργαστής ελέγχου κινητήρα (MCP) παρέχεται για την επεξεργασία ψηφιακών I/O που αποστέλλονται στην κίνηση. Εάν οι υπολογισμοί απαιτούν επιπλέον υπολογιστική ισχύ που ο DCP δεν μπορεί να παρέχει, ο επεξεργαστής συν-κινητήρα (CMP) θα παρέχει την πρόσθετη ισχύ που απαιτείται για την ολοκλήρωση αυτών των λειτουργιών. Η πλακέτα ολοκληρώνεται με ένα αλφαριθμητικό πληκτρολόγιο που χρησιμοποιείται για τον προγραμματισμό του συστήματος και διαγνωστικούς σκοπούς.

Το DS200LDCCH1AGA είναι μια πλακέτα κυκλώματος επικοινωνιών LAN που αναπτύχθηκε από την General Electric. Χρησιμοποιείται στις σειρές προϊόντων GE EX2000 Excitation και DC2000 και είναι μια προηγμένη πλακέτα κυκλώματος 7 στρώσεων που είναι ουσιαστικά ο εγκέφαλος των EX2000 και DC2000. Οι κύριες λειτουργίες που παρέχονται από την πλακέτα περιλαμβάνουν τη διασύνδεση χειριστή, τις επικοινωνίες LAN, την επεξεργασία κίνησης και κινητήρα και τις επαναφορές κίνησης.

Περιλαμβάνει πολλά ενσωματωμένα χαρακτηριστικά, όπως επικοινωνίες LAN (τοπικά δίκτυα) που ελέγχονται από μικροεπεξεργαστή, ελεγχόμενη επεξεργασία κίνησης και κινητήρα, διασύνδεση χειριστή και πλήρεις επαναφορές κίνησης. Υπάρχουν τέσσερις μικροεπεξεργαστές στην πλακέτα, παρέχοντάς της μια σαρωτική κάλυψη I/O και ελέγχου κίνησης. Ο επεξεργαστής ελέγχου κίνησης βρίσκεται στην πλακέτα στη θέση U1 και παρέχει ενσωματωμένα περιφερειακά I/O, προσφέροντας δυνατότητες όπως χρονοδιακόπτες και αποκωδικοποιητές. Ο δεύτερος είναι ένας επεξεργαστής ελέγχου κινητήρα που αναγνωρίζεται στην πλακέτα ως U21. Κυκλώματα ελέγχου κινητήρα και επικοινωνίες I/O (αναλογικές και ψηφιακές) είναι διαθέσιμα με αυτόν τον επεξεργαστή. Το U35 είναι η θέση του επεξεργαστή συν-κινητήρα. Χρησιμοποιείται μόνο όταν απαιτείται πρόσθετη επεξεργασία, αυτή η ενότητα λειτουργεί για την εκτέλεση προηγμένων μαθηματικών που ο MCP δεν μπορεί να υπολογίσει.

Ο τελικός επεξεργαστής που βρίσκεται στην πλακέτα είναι ο επεξεργαστής ελέγχου LAN στη θέση U18. Πέντε συστήματα διαύλων (DLAN+, DLAN, Genius, CPL και C-bus) γίνονται δεκτά από αυτόν τον επεξεργαστή. Ένα σύστημα διασύνδεσης χρήστη είναι διαθέσιμο με ένα συνδεδεμένο αλφαριθμητικό πληκτρολόγιο που επιτρέπει στους χρήστες να βλέπουν και να προσαρμόζουν τις ρυθμίσεις και τα διαγνωστικά του συστήματος.
