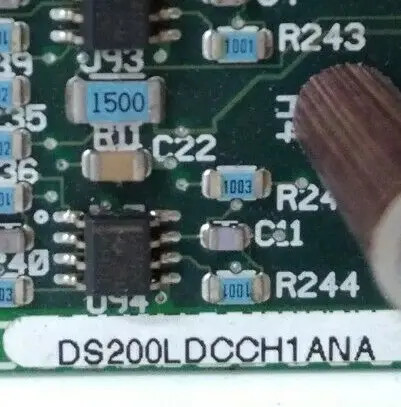

Προϊόν:DS200LDCCH1ANA Γενική ηλεκτρική μονάδα ελέγχου κινητήρα/σύνδεση LAN

Περιγραφή

Το GE Drive Control / LAN Communications Board DS200LDCCH1ANA διαθέτει πολλούς μικροεπεξεργαστές που παρέχουν έλεγχο για τις λειτουργίες κίνησης, κινητήρα και I / O.Παρέχει επίσης έλεγχο για το δίκτυο LANΤο GE Drive Control/LAN Communications Board DS200LDCCH1ANA είναι γεμάτο με τέσσερις μικροεπεξεργαστές και σε κάθε μικροεπεξεργαστή έχει ανατεθεί ξεχωριστή λειτουργία.

Ένας μικροεπεξεργαστής παρέχει επεξεργασία ελέγχου κίνησης. Ένας μικροεπεξεργαστής παρέχει επεξεργασία ελέγχου κινητήρα. Ένας μικροεπεξεργαστής παρέχει επεξεργασία συν-κινητήρα.Και ένας μικροεπεξεργαστής παρέχει επεξεργασία ελέγχου LAN.

Εάν ο πίνακας δεν λειτουργεί σωστά ή φαίνεται να παρέχει λιγότερες από τις βέλτιστες επιδόσεις, ίσως θέλετε να εκτελέσετε μια ήπια επαναφορά του πίνακα.Μια σκληρή επανεκκίνηση είναι όταν η ηλεκτρική ενέργεια διακόπτεται και το συμβούλιο πρέπει να επανεκκινήσειΌταν είναι δυνατόν, αυτό θα πρέπει να αποφεύγεται και θα πρέπει να συμβαίνει μόνο εάν η μονάδα λειτουργίας έχει δυσλειτουργία ή εάν εμφανίζεται μια κατάσταση εκκίνησης που προκαλεί την απροσδόκητη διακοπή λειτουργίας της μονάδας.αν μια κατάσταση υπερφόρτωσης εμφανίζεται η κίνηση θα κλείσει αυτόματα για να προστατεύσει τα εξαρτήματα και τον κινητήρα.

Η καλύτερη επιλογή για την επανεκκίνηση του πίνακα είναι η απαλή επανεκκίνηση.Μία μέθοδος για την εκτέλεση μιας επαναφορά είναι να πατήσετε το κουμπί επαναφορά στο πίνακαΜόνο ένα ειδικευμένο άτομο θα πρέπει να το κάνει αυτό, επειδή η ενέργεια είναι παρούσα στην οδήγηση και υπάρχει κίνδυνος ηλεκτροπληξίας ή εγκαύματος.Απαιτεί από τον διαχειριστή να φτάσει στο ντουλάπι του πίνακα και να πατήσει το κουμπί ΕπαναφοράΠατήστε το κουμπί για περίπου 5 δευτερόλεπτα και μετά αφήστε το.

Η DS200LDCCH1ANA είναι μια πλακέτα κυκλωμάτων επικοινωνιών LAN που αναπτύχθηκε από την General Electric.Χρησιμοποιείται στις γραμμές προϊόντων GE EX2000 Excitation και DC2000 και είναι μια προηγμένη πλακέτα κυκλωμάτων 7 στρωμάτων που είναι ουσιαστικά ο εγκέφαλος των EX2000 και DC2000Οι κύριες λειτουργίες που παρέχονται από την επιφάνεια περιλαμβάνουν τη διεπαφή χειριστή, τις επικοινωνίες LAN, την επεξεργασία κινήτρων και κινητήρων και την επαναφορά των κινήτρων.Περιλαμβάνει διάφορα ενσωματωμένα χαρακτηριστικά, συμπεριλαμβανομένων των επικοινωνιών LAN (τοπικά δίκτυα) με έλεγχο μικροεπεξεργαστήΗ πλακέτα διαθέτει τέσσερις μικροεπεξεργαστές, οι οποίοι παρέχουν εκτεταμένη κάλυψη των I/O και του ελέγχου της μονάδας.

Ο επεξεργαστής ελέγχου κίνησης βρίσκεται στην πλακέτα ως θέση U1 και παρέχει ολοκληρωμένα περιφερειακά I / O, προσφέροντας δυνατότητες όπως χρονοδιακόπτες και αποκωδικοποιητές.Ο δεύτερος είναι ένας επεξεργαστής ελέγχου κινητήρα αναγνωρίζεται στην επιφάνεια ως U21Το U35 είναι η τοποθεσία του συν-κινητήρα.Χρησιμοποιείται μόνο όταν απαιτείται πρόσθετη επεξεργασία, αυτό το τμήμα λειτουργεί για να εκτελέσει προηγμένα μαθηματικά που δεν μπορεί να υπολογίσει ο MCP.

Ο τελευταίος επεξεργαστής που βρίσκεται στην πλακέτα είναι ο επεξεργαστής ελέγχου LAN στη θέση U18. Πέντε συστήματα λεωφορείων (DLAN +, DLAN, Genius, CPL και C-bus) γίνονται αποδεκτά από αυτόν τον επεξεργαστή.Ένα σύστημα διεπαφής χρήστη είναι διαθέσιμο με ένα προσαρτημένο αλφαριθμητικό πληκτρολόγιο που επιτρέπει στους χρήστες να προβάλλουν και να ρυθμίζουν τις ρυθμίσεις του συστήματος και τις διαγνωστικές.
