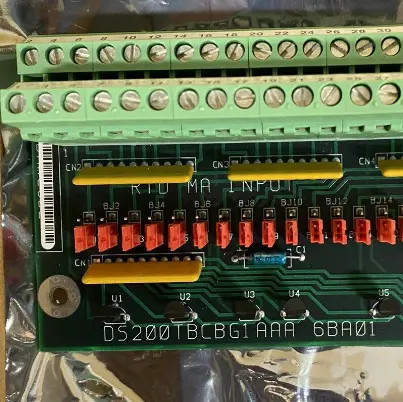

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsΥπάρχουν τέσσερα τμήματα αυτών των πινάκων μέσα στο ντουλάπι με 9 συνολικές θέσεις μέσα σε ένα τμήμα ελέγχου I/O.

Η επιφάνεια TBCB καταλαμβάνει συνήθως μία από τις μεγαλύτερες θέσεις κάτω από μια σειρά από 5 μικρότερες επιφάνειες.Αυτή η πλακέτα ονομάζεται επίσης Termination Module RTD και 4-20 mA Input (TBCB) και λειτουργεί εντός του πυρήνα R5Η κύρια λειτουργία του είναι να χρησιμοποιεί τα εισερχόμενα σήματα που λαμβάνει για να τα μεταδώσει στο πίνακα TCCB όπου καταγράφονται στο πίνακα.Έχει συγκεκριμένες ρυθμίσεις υλικού που πρέπει να ρυθμιστούν στη διαδικασία εγκατάστασης.

Τα σήματα εισόδου BJ1 έως BJ22 πρέπει να συνδεθούν με το DCOM. Τα σήματα εισόδου BJ23 έως BJ30 είναι όπου τα σήματα 15-22 μετατρέπονται σε περιοχή ρεύματος 0-1mA.Συνολικά οκτώ από τα κανονικά σήματα εισόδου έχουν τη δυνατότητα μετατροπής σε σήματα εισόδου 0-1 mA.

Η κάρτα DS200TBCBG1A είναι μια αναλογική κάρτα τερματισμού της σειράς συστημάτων ελέγχου τουρμπίνων GE Speedtronic Mark V LM.Αυτή η πλακέτα δεν υποστηρίζεται πλέον από τον αρχικό κατασκευαστή της και έχει γίνει δύσκολο να βρεθεί μερικές φορές.

Το DS200TBCBG1A μπορεί να τοποθετηθεί μέσα σε ένα ντουμπινοχειριστήριο Mark V με άλλες πλακέτες ελέγχου I / O. Υπάρχουν τέσσερα τμήματα αυτών των πλακίδων μέσα στο ντουμπινό.Υπάρχουν 9 συνολικά slots μέσα σε ένα τμήμα ελέγχου I / O και η πλακέτα TBCB συνήθως καταλαμβάνει μία από τις μεγαλύτερες slots κάτω από μια σειρά από 5 μικρότερες πλακέτες.

Το DS200TBCBG1A ονομάζεται επίσης Termination Module RTD και 4-20 mA Input (TBCB).Η πλακέτα αυτή χρησιμοποιεί τα εισερχόμενα σήματα που λαμβάνει για να τα μεταδώσει στην πλακέτα TCCB όπου γράφονται στην πλακέτα.Συνολικά οκτώ από τα κανονικά σήματα εισόδου μπορούν να μετατραπούν σε σήματα εισόδου 0-1 mA.

Το DS200TBCBG1A δεν έχει κάποιο συγκεκριμένο λογισμικό που πρέπει να ρυθμιστεί, αλλά έχει ρυθμίσεις υλικού.Τα σήματα εισόδου BJ23 έως BJ30 είναι όπου τα σήματα 15-22 μετατρέπονται σε περιοχή ρεύματος 0-1mA.

Παρακαλείστε να ανατρέξετε στο εγχειρίδιο χρήσης GEH-6353B για περισσότερες πληροφορίες σχετικά με την ειδική εγκατάσταση των σημάτων εισόδου για το DS200TBCBG1A.
