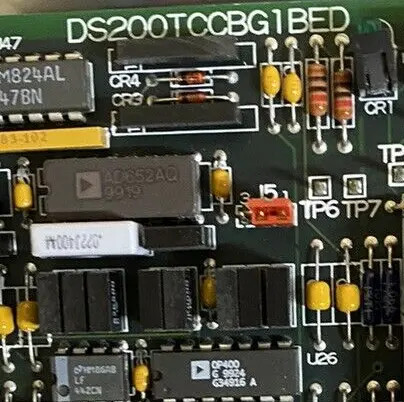

Το GE I/O TC2000 Analog Board DS200TCCBG1BED διαθέτει έναν μικροεπεξεργαστή 80196 και πολλαπλές μονάδες PROM. Περιέχει επίσης ένα LED και 2 συνδέσεις 50 πινών.Το LED είναι ορατό από την πλευρική θέα του πίνακαΟ μικροεπεξεργαστής χρησιμοποιεί τις οδηγίες επεξεργασίας και το firmware στις μονάδες PROM.Επιπλέον προγραμματισμός ή ενημερώσεις λογισμικού δεν είναι απαραίτητο όταν εγκαταστήσετε την επιφάνεια αντικατάστασηςΤο μόνο που χρειάζεται είναι να μετακινήσετε τις μονάδες PROM από την παλιά πλακέτα στις πρίζες στην αντικαταστατική πλακέτα.

Πρέπει επίσης να επανασυνδέσετε τα καλώδια κορδέλας στους ίδιους συνδετήρες στην πλακέτα αντικατάστασης.Επειδή υπάρχουν 5 34-pin συνδέσμουςΥπάρχει επίσης η πιθανότητα να συνδέσετε τα 50pin συνδέσμους σε λάθος συνδέσμους.Όλες οι συνδέσεις έχουν αναγνωριστικά συνδέσεων και ακόμη και αν η επιφάνεια αντικατάστασης είναι μια νεότερη έκδοση, τα αναγνωριστικά συνδέσμων θα είναι τα ίδια.

Μπορεί να διαπιστώσετε ότι τα εξαρτήματα στην επιφάνεια αντικατάστασης είναι σε διαφορετικές τοποθεσίες και ότι τα εξαρτήματα φαίνονται διαφορετικά.διατηρείται η συμβατότητα μεταξύ των εκδόσεων και η πλακέτα αντικατάστασης παρέχει τα ίδια αποτελέσματα επεξεργασίας με την ελαττωματική πλακέτα. Συνδέστε τα καλώδια κορδέλα στις ίδιες συνδέσεις στην νέα σανίδα και χρησιμοποιήστε τα αναγνωριστικά των συνδέσεων για να χαρτογραφήσει την παλιά σανίδα στην νέα σανίδα.

Το General Electric I/O TC2000 Analog Board DS200TCCBG1B διαθέτει έναν μικροεπεξεργαστή 80196 και πολλαπλές μονάδες PROM.Το LED είναι ορατό από την πλευρική θέα του πίνακαΟι ταυτότητες για τις συνδέσεις των 50 πινών είναι JCC και JDD. Η πλακέτα είναι επίσης γεμάτη με 3 jumpers. Οι jumpers έχουν ταυτότητες εκτυπωμένες στην επιφάνεια της πλακέτας. Τα ID είναι JP1, JP2 και JP3.

Όταν η αρχική πλακέτα εγκατασταθεί στην μονάδα κίνησης, ο εγκαταστάτης ρυθμίζει την πλακέτα ώστε να ανταποκρίνεται καλύτερα στις απαιτήσεις της μονάδας κίνησης.Τα άλματα επιτρέπουν στον εγκαταστάτη να ορίζει τις τιμές διαμόρφωσης αλλάζοντας τη θέση των άλματοςΟι προεπιλεγμένες θέσεις των πηδαλιών χρησιμοποιούνται στις περισσότερες συνθήκες και δεν απαιτούν περαιτέρω ενέργεια από τον εγκαταστάτη.σε ορισμένες περιπτώσεις, ο εγκαταστάτης αλλάζει τη θέση του πηδαλιού με βάση τις πληροφορίες που είναι διαθέσιμες στις έντυπες πληροφορίες που παρέχονται με την επιφάνεια.

Σε ένα άλμα 3-pin, το άλμα καλύπτει 2 πινάκια κάθε φορά. Για παράδειγμα, το άλμα μπορεί να καλύψει πινάκια 1 και 2 ή 2 και 3.Πιάσε το παπούτσι με τον αντίχειρα και το δείκτη και τραβήξτε το από τις καρφίτσες.. Στη συνέχεια, ευθυγραμμίστε το άλμα με τις νέες καρφίτσες και γλιστρήστε το στη θέση.Στην περίπτωση αυτή, η εναλλακτική θέση χρησιμοποιείται για δοκιμές προϊόντος από τον κατασκευαστή για τη δοκιμή ενός συγκεκριμένου κυκλώματος ή λειτουργίας..
