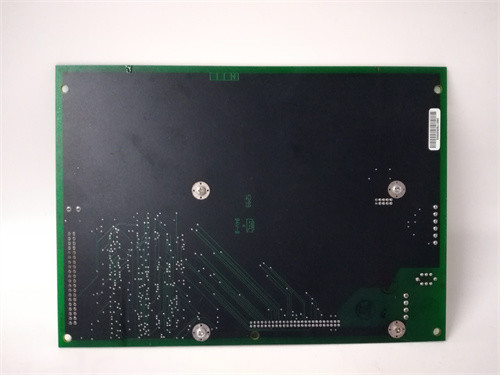

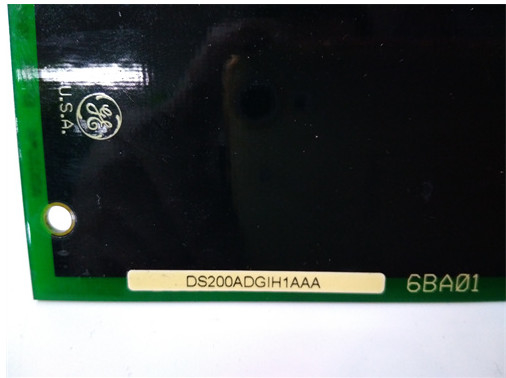

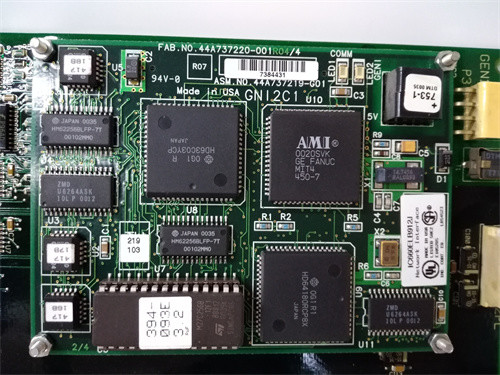

Το DS200DDTBG1A είναι μια επιφάνεια βοηθητικού τερματικού I/O LCI που κατασκευάζεται και σχεδιάζεται από τη General Electric ως μέρος της σειράς Mark V που χρησιμοποιείται στα συστήματα ελέγχου GE Speedtronic.Η πλακέτα DS200DDTB (DDTB) είναι μια πλακέτα τερματικού υψηλής τάσης για συνδέσεις συστήματος βοηθητικών σημάτων I/OΗ πλακέτα συνδέεται με μια πλακέτα ελέγχου αναλογικής προς ψηφιακής μονάδας DS200ADMA (ADMA) που είναι τοποθετημένη σε πλακέτα ελέγχου ψηφιακού επεξεργαστή σήματος DS200DSPC (DSPC).Σύνδεσμοι υψηλής πυκνότητας και καλώδιο ταινίας συνδέουν το DDTB με την πλακέτα ADMAΗ ενέργεια για το DDTB παρέχεται από την πλακέτα ADMA.και απομόνωση για να καθιστούν τα σήματα σε επίπεδο συστήματος του σκληρού περιβάλλοντος προσβάσιμα στον ψηφιακό επεξεργαστή σήματος (DSP) της πλακέτας DSPCΟι εξωτερικές συνδέσεις καλωδίωσης από σήματα υψηλής τάσης, I/O επαφής, μέτρηση ρεύματος (μέσω συσκευών χαμηλού επιπέδου φαινομένου Hall) ή CT υψηλού ρεύματος μπορούν να συνδεθούν στα τερματικά DDTB.Υπάρχουν G1 και G2 εκδόσεις του DDTB πίνακαΤο G2 δεν διαθέτει ορισμένες από τις λειτουργίες του G1 και σημειώνεται όπου ισχύει.

ΕΠΙΤΡΟΠΗ:

Υψηλής τάσης εισόδους εναλλασσόμενης τάσης:Υπάρχουν δύο απομονωμένες εισόδους για σύνδεση με σήματα υψηλής τάσης.και ένα απόσβεση για την παροχή σήματος ± 5 V από κορυφή σε κορυφή στις εισόδους VCO της πλακέτας ADMA (σε 693 V rms)Οι εισροές αυτές διαθέτουν ξεχωριστό τερματικό μπλοκ βίδας που είναι χαρακτηρισμένος και απομονωμένος για διαβαθμίσεις κορυφής 1000 V.

Εισόδους σήματος υψηλού ρεύματος:Υπάρχουν έξι εισόδους με αντίσταση ανίχνευσης ρεύματος κατάλληλη για σήματα συνεχούς ρεύματος ±5 αμπερίων (προορισμένα για εισόδους CT).Αυτά είναι διαφοροποιημένα και μπορούν να αντέξουν ± 12 V τάσης κοινής λειτουργίαςΚάθε είσοδος φιλτράρεται και κλιμακώνεται.

Εισόδους σήματος χαμηλού ρεύματος:Υπάρχουν τρεις εισόδους με αντίσταση ανίχνευσης ρεύματος κατάλληλη για σήματα συνεχούς ρεύματος ± 0,224 αμπερίων (που προορίζονται για σήματα μετατροπέα ρεύματος LEM).Αυτά είναι διαφοροποιημένα και μπορούν να αντέξουν ± 12 V τάσης κοινής λειτουργίαςΚάθε είσοδος φιλτράρεται και κλιμακώνεται.

4-20 mA Εισόδους κυκλώματος ρεύματος:Υπάρχουν διατάξεις για την επανακατάθεση δύο από τα κανάλια εισόδου CT ή LEM ως δέκτες για σήματα εισόδου κυκλώματος ρεύματος 4-20 mA. Αυτή η εναλλακτική ανάθεση γίνεται με επαναφορά ορισμένων jumpers.Η αντίσταση εισόδου είναι 192 ohms και η αναλογική είσοδος αντιστρέφεται έτσι ώστε 0 mA να παράγει αρνητική πλήρη κλίμακα και 20 mA να παράγει θετική πλήρη κλίμακαΗ ανίχνευση ανοικτού βρόχου και η κανονικοποίηση εισόδου διαχειρίζονταιται από λογισμικό.

ΑΠΟΔΗΛΗΜΕΝΟΣ ΕΠΙΤΡΟΠΟΣ ΣΥΜΒΟΥΛΗΣΗΣ: Προβλέπεται ενισχυτής διαφορικής τάσης εισόδου για την τροφοδοσία μιας αναλογικής εισόδου VCO στην πλακέτα ADMA.Αυτές οι εισροές έχουν ένα μπλοκ τερματικού τύπου βίδα και προστατεύονται από τις υπερέβαιες τάσης.

4-20 mA ΤΩΡΑΣ ΕΠΙΒΑΣΗΣ:Δύο από τις αναλογικές εξόδους οδηγούν επίσης τα buffers εξόδου πηγής ρεύματος για να παρέχουν υποστήριξη για τα σήματα εξόδου κυκλώματος ρεύματος 4-20 mA.Τόσο η τάση και το ρεύμα εξόδους είναι ενεργή ανά πάσα στιγμή και μπορούν να χρησιμοποιηθούν ξεχωριστά ή μαζί με καλωδίωση στα αντίστοιχα τερματικά εξόδου τουςΥπάρχει ένα στάδιο αντιστροφής και αύξησης στον οδηγό 4-20 mA, έτσι ώστε μια είσοδος +5 V από την πλακέτα ADMA να προκαλεί την έξοδο να παράγει 4 mA και μια είσοδος -5 V να προκαλεί την έξοδο να παράγει 20 mA.Δεν επιτρέπεται η παραγωγή 0 mA από έξοδο για να αποφευχθεί σύγχυση με την ανίχνευση ανοικτού βρόχου..
