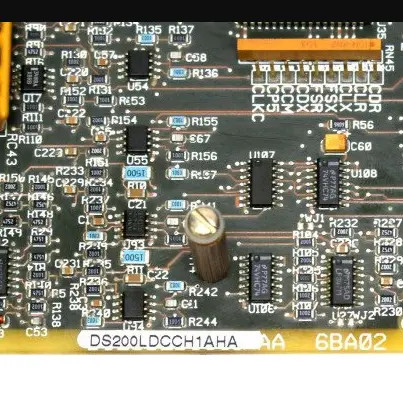

Η κάρτα DS200LDCCH1AHA κατασκευάστηκε από την General Electric ως πλατφόρμα ελέγχου κίνησης και επικοινωνιών LAN (τοπικού δικτύου).η κάρτα αυτή είναι κατάλληλη για τοποθέτηση σε διάφορους διεγερτές και κινητήρες DIRECTO-MATIC 2000Όταν η κάρτα είναι εγκατεστημένη, παρέχει μια σειρά από υπηρεσίες ελέγχου I/O και λειτουργίας οδήγησης στην μονάδα υποδοχής.

Τέσσερις μικροεπεξεργαστές στεγάζονται στην πλακέτα επικοινωνιών DS200LDCCH1AHA.Η κάρτα περιλαμβάνει επίσης έναν επεξεργαστή ελέγχου κίνησης (DCP) που χρησιμοποιείται για τη μετατροπή τόσο αναλογικών όσο και ψηφιακών σημάτων I/OΤο DCP μπορεί επίσης να χρησιμοποιηθεί για τη μετατροπή εισερχόμενων σημάτων I/O από συνδεδεμένες περιφερειακές συσκευές, όπως κωδικοποιητές και χρονόμετρα.

Τα ψηφιακά σήματα Ε/Υ επεξεργάζονται γενικά με τον επεξεργαστή ελέγχου κινητήρα (MCP).ο συν-κινητήρας επεξεργαστή (CMP) θα παρέχει την πρόσθετη ισχύ της πλακέτας για αυτόΟι χρήστες μπορούν εύκολα να έχουν πρόσβαση στις διαγνωστικές και στους κωδικούς σφαλμάτων μέσω του προσαρτημένου αλφαριθμητικού πληκτρολογίου προγραμματισμού.

Το DS200LDCCHAHA είναι μια πλακέτα κυκλωμάτων επικοινωνιών LAN που αναπτύχθηκε από την General Electric.Χρησιμοποιείται στις γραμμές προϊόντων GE EX2000 Excitation και DC2000 και είναι μια προηγμένη πλακέτα κυκλωμάτων 7 στρωμάτων που είναι ουσιαστικά ο εγκέφαλος των EX2000 και DC2000Οι κύριες λειτουργίες που παρέχονται από την επιφάνεια περιλαμβάνουν τη διεπαφή χειριστή, τις επικοινωνίες LAN, την επεξεργασία κινήτρων και κινητήρων και την επαναφορά των κινήτρων.Περιλαμβάνει διάφορα ενσωματωμένα χαρακτηριστικά, συμπεριλαμβανομένων των επικοινωνιών LAN (τοπικά δίκτυα) με έλεγχο μικροεπεξεργαστήΗ πλακέτα διαθέτει τέσσερις μικροεπεξεργαστές, οι οποίοι παρέχουν εκτεταμένη κάλυψη των I/O και του ελέγχου της μονάδας.Ο επεξεργαστής ελέγχου κίνησης βρίσκεται στην πλακέτα ως θέση U1 και παρέχει ενσωματωμένες περιφερειακές συσκευές I / OΟ δεύτερος είναι ένας επεξεργαστής ελέγχου κινητήρα που αναγνωρίζεται στην επιφάνεια ως U21.Τα κυκλώματα ελέγχου κινητήρα και οι επικοινωνίες I/O (αναλογικές και ψηφιακές) είναι διαθέσιμα με αυτόν τον επεξεργαστήΤο τμήμα αυτό χρησιμοποιείται μόνο όταν απαιτείται πρόσθετη επεξεργασία, λειτουργεί για την εκτέλεση προηγμένων μαθηματικών που ο MCP δεν μπορεί να υπολογίσει.

Ο τελευταίος επεξεργαστής που βρίσκεται στην πλακέτα είναι ο επεξεργαστής ελέγχου LAN στη θέση U18. Πέντε συστήματα λεωφορείων (DLAN +, DLAN, Genius, CPL και C-bus) γίνονται αποδεκτά από αυτόν τον επεξεργαστή.Ένα σύστημα διεπαφής χρήστη είναι διαθέσιμο με ένα προσαρτημένο αλφαριθμητικό πληκτρολόγιο που επιτρέπει στους χρήστες να προβάλλουν και να ρυθμίζουν τις ρυθμίσεις του συστήματος και τις διαγνωστικές.
