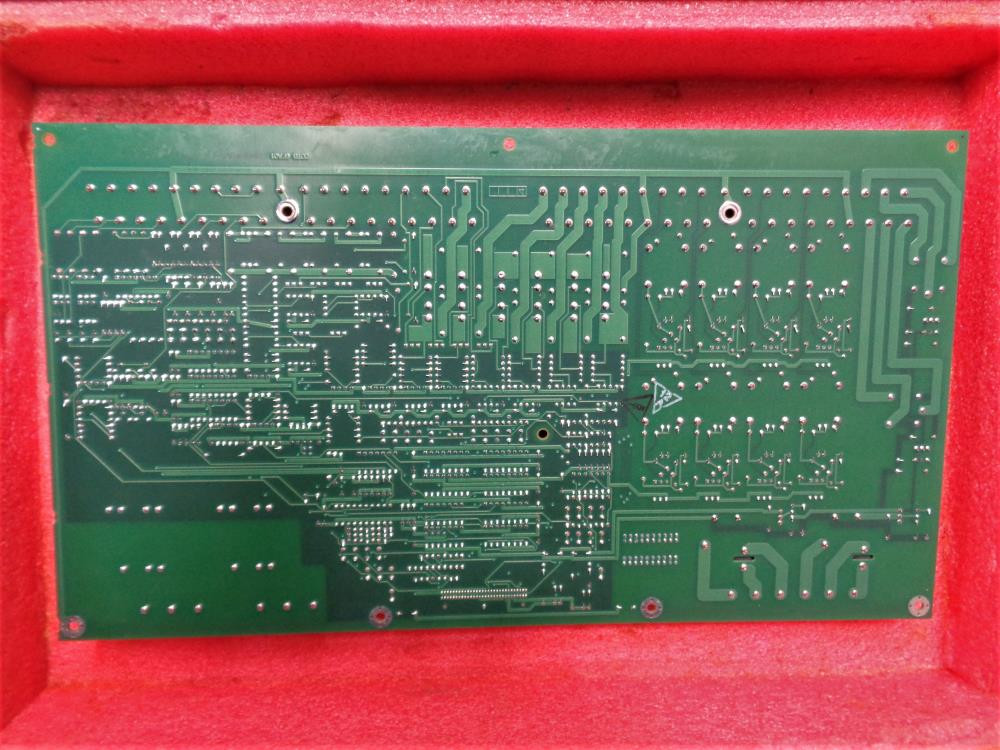

Το DS200DDTBG2ABB είναι μια πλακέτα τερματικού I/O Auxiliary LCI.Αυτή η PCB δημιουργήθηκε ως εξάρτημα για το σύστημα Mark V από την GE. Το Mark V ήταν το δεύτερο από τα συστήματα διαχείρισης στροβίλων αερίου και ατμού Speedtronic που προσέφερε τριπλά πλεονάζοντα αντίγραφα ασφαλείας σε κρίσιμους ελέγχους και παραμέτρους προστασίας. Η σειρά προϊόντων Mark V αυτής της πλακέτας DS200DDTBG2ABB περιλαμβάνει επίσης χαρακτηριστικά όπως ενσωματωμένα διαγνωστικά, online συντήρηση και μια άμεση διεπαφή αισθητήρων.Η πλακέτα DS200DDTBG2ABB PCB που εμφανίζεται σε αυτήν την εξατομικευμένη σελίδα προϊόντος δεν είναι στην πραγματικότητα η αρχική πλακέτα τερματικού I/O Auxiliary LCI που κατασκευάστηκε για τοποθέτηση στη μεγαλύτερη σειρά συστημάτων ελέγχου στροβίλων Mark V. Αυτή θα ήταν η μητρική πλακέτα τυπωμένου κυκλώματος DS200DDTBG2 που λείπουν και οι τρεις σημαντικές αναθεωρήσεις προϊόντων αυτού του προϊόντος DS200DDTBG2ABB.

Συμβουλές και προδιαγραφές υλικού

Το DS200DDTBG2ABB είναι μια πλακέτα υψηλής τάσης. Η λειτουργία του είναι να δημιουργεί συνδέσεις συστήματος για βοηθητικά σήματα I/O.Δεδομένης αυτής της συγκεκριμένης προβλεπόμενης λειτουργικότητας της σειράς συστημάτων ελέγχου στροβίλων Mark V, δεν θα πρέπει να αποτελεί έκπληξη το γεγονός ότι αυτή η προσφορά προϊόντος DS200DDTBG2ABB χρησιμοποιεί τη δική της αυξημένη σειρά λειτουργικών εξαρτημάτων υλικού και προδιαγραφών εξαρτημάτων.Η πλακέτα DS200DDTBG2ABB λαμβάνει ισχύ από και συνδέεται με την πλακέτα DS200ADMA, η οποία είναι μια μονάδα θυγατρικής πλακέτας που βρίσκεται στην πλακέτα ελέγχου επεξεργαστή ψηφιακού σήματος DS200DSPC.Το DS200DDTBG2ABB είναι κατασκευασμένο με πολλαπλές εισόδους και εξόδους. Αυτές οι έξοδοι περιλαμβάνουν εισόδους AC υψηλής τάσης (2), εισόδους σήματος υψηλού ρεύματος (6), εισόδους σήματος χαμηλού ρεύματος (3), εισόδους βρόχου ρεύματος 4-20 mA (έως 2) και μη αφιερωμένες εισόδους τάσης.Οι είσοδοι βρόχου ρεύματος στη συναρμολόγηση αυτής της πλακέτας τερματικού I/O Auxiliary LCI DS200DDTBG2ABB ανατίθενται εκ νέου από τα κανάλια εισόδου CT ή LEM χρησιμοποιώντας βραχυκυκλωτήρες. Η πλακέτα DS200DDTBG2ABB που παρουσιάζεται εδώ διαθέτει επίσης τέσσερις ρυθμισμένες αναλογικές εξόδους και δύο εξόδους ρεύματος 4-20mA. Η πλακέτα διαθέτει επίσης δεκαέξι ψηφιακές εισόδους/εξόδους.

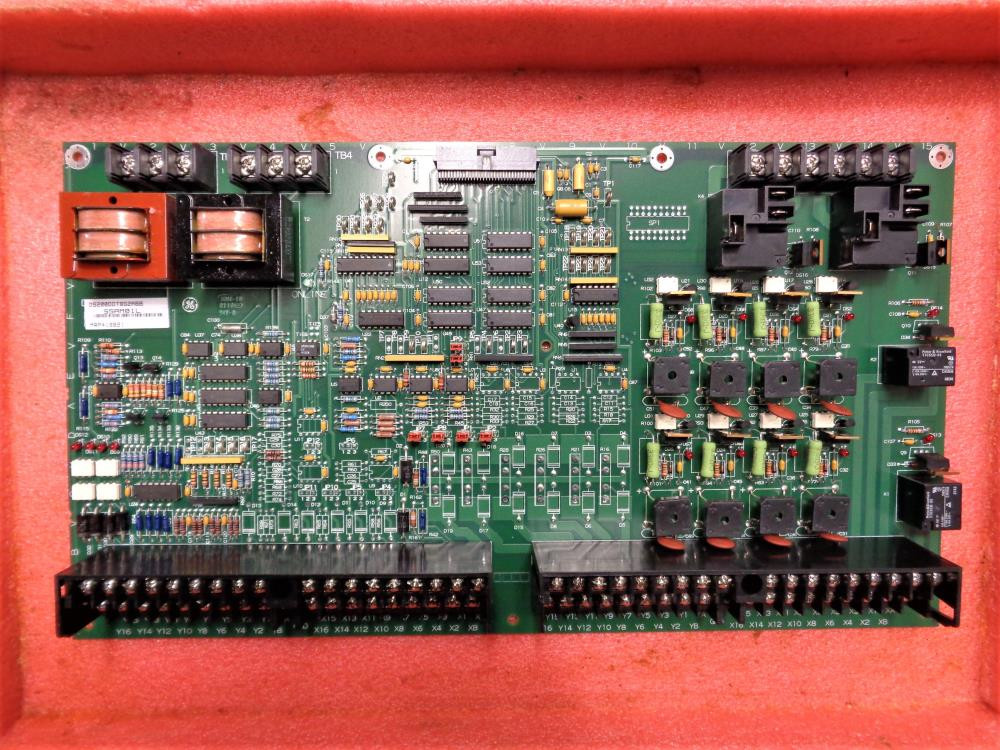

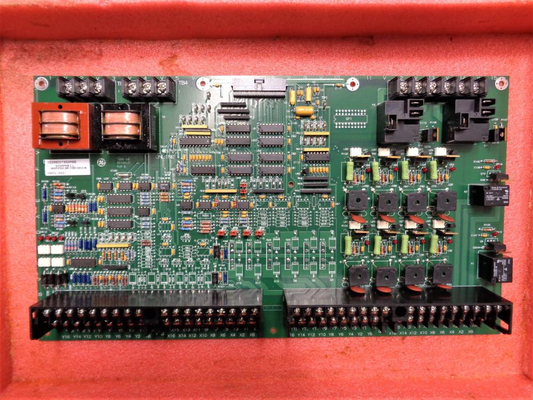

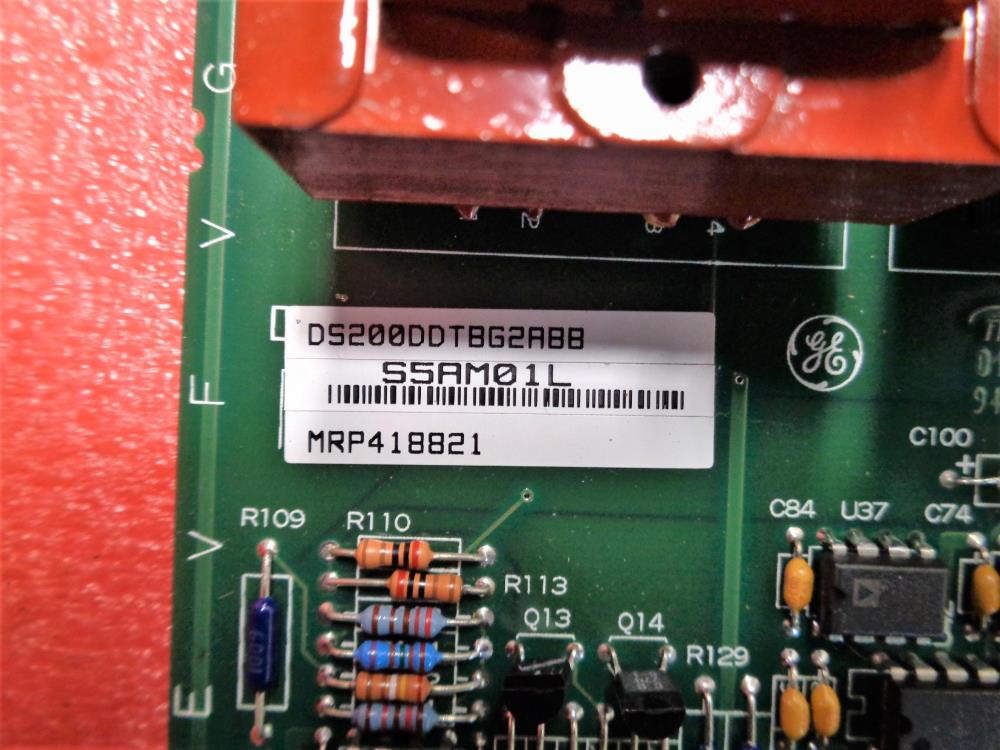

Η πλακέτα DS200DDTBG2ABB PCB είναι κατασκευασμένη με 33 σημεία δοκιμής TP, που χρησιμοποιούνται για τη μέτρηση σήματος, καθώς και 17 LED (DS1-DS17). Η πλακέτα περιλαμβάνει δώδεκα διακόπτες βραχυκυκλωτήρα με 3 θέσεις ο καθένας.Η εργοστασιακή ρύθμιση για αυτούς τους διακόπτες είναι στη θέση 1-2. Όσον αφορά τα τυπικά εξαρτήματα υλικού περιορισμού τάσης, η πλακέτα τερματικού I/O Auxiliary LCI DS200DDTBG2ABB χρησιμοποιεί δύο μετασχηματιστές, τέσσερα ρελέ και δεκατέσσερα τρανζίστορ. Το DS200DDTBG2ABB χρησιμοποιεί επίσης πυκνωτές και αντιστάσεις και διαθέτει μια συναρμολόγηση που ασφαλίζεται από το κανονικό στυλ επίστρωσης PCB που έχει υποστεί χημική επεξεργασία.Η εσωτερική συναρμολόγηση αυτού του προϊόντος της σειράς DS200DDTBG2ABB Mark V διαθέτει επίσης οκτώ βαρίστορ και δεκαπέντε συστοιχίες δικτύου αντιστάσεων.Τέλος, αυτή η πλακέτα τυπωμένου κυκλώματος DS200DDTBG2ABB διαθέτει πέντε ακροδέκτες που ποικίλλουν από τρεις θέσεις βίδας έως τριάντα έξι θέσεις βίδας και διαθέτει πολλά ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένου ενός τσιπ με πληροφορίες αναγνώρισης πλακέτας και αναθεώρησης υλικού.Περισσότερες πληροφορίες σχετικά με τις λειτουργίες της πλακέτας, τα δεδομένα εφαρμογής, τα χαρακτηριστικά και την εγκατάσταση μπορείτε να βρείτε στο GEI-100219, μια δημοσίευση από την General Electric που μπορεί να είναι δύσκολο να ανακτηθεί μέσω του Διαδικτύου, δεδομένης της σειράς αυτού του προϊόντος DS200DDTBG2ABB ως προσφορά προϊόντος κληρονομιάς Mark V.Πριν λάβετε μια τελική απόφαση αγοράς για αυτήν την πλακέτα τερματικού I/O Auxiliary LCI υψηλής τάσης DS200DDTBG2ABB, είναι ζωτικής σημασίας να συνειδητοποιήσετε ότι οι αρχικά εισαχθείσες προδιαγραφές απόδοσης και οι διαστάσεις της έχουν επηρεαστεί μέσω της συμπερίληψης ενός πλήρους πίνακα αναθεώρησης προϊόντος με δύο λειτουργικές αναθεωρήσεις προϊόντος και μια αναθεώρηση διαμόρφωσης έργων.
