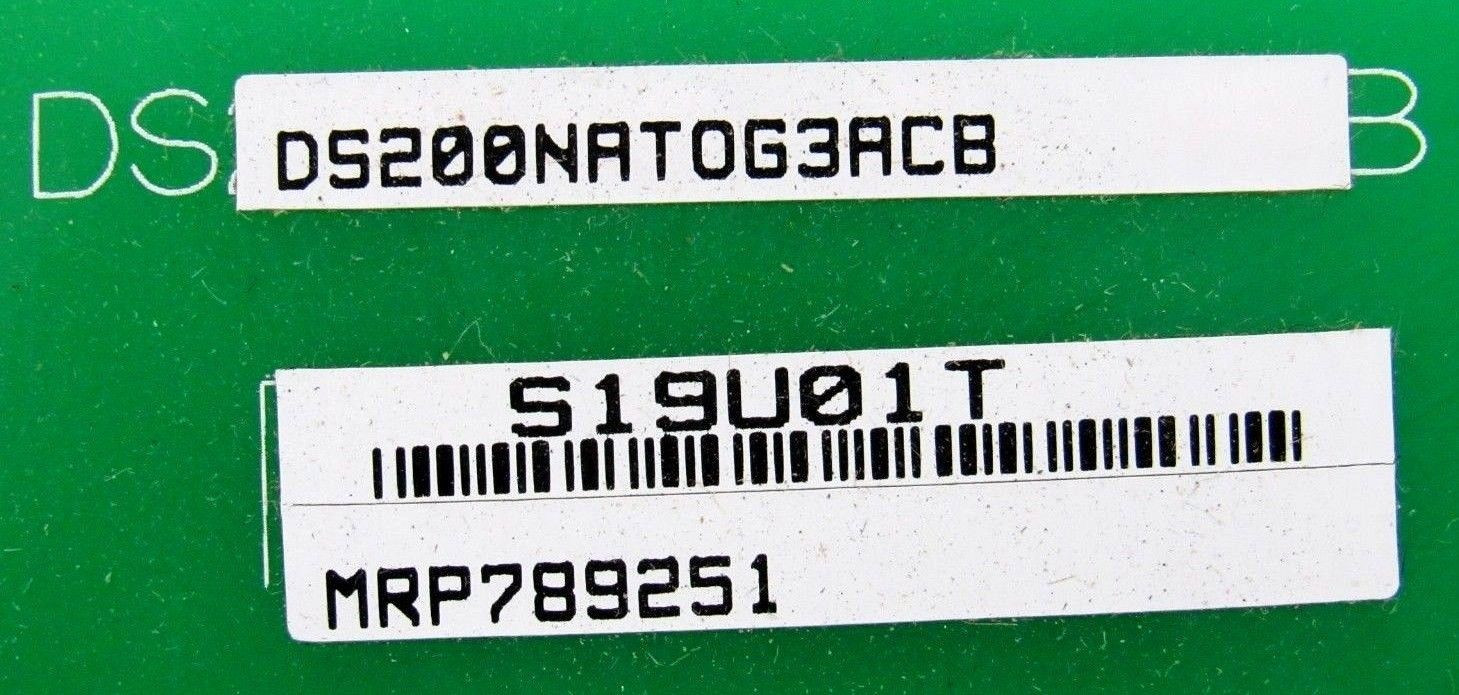

Προϊόν:DS200NATOG3ACB ΓΕΝΑΛΙΚΗ ΕΛΕΚΤΡΙΚΗ ΚΥΡΙΤΙΚΗ ΤΗΣ ΚΟΣΜΟΥΣ

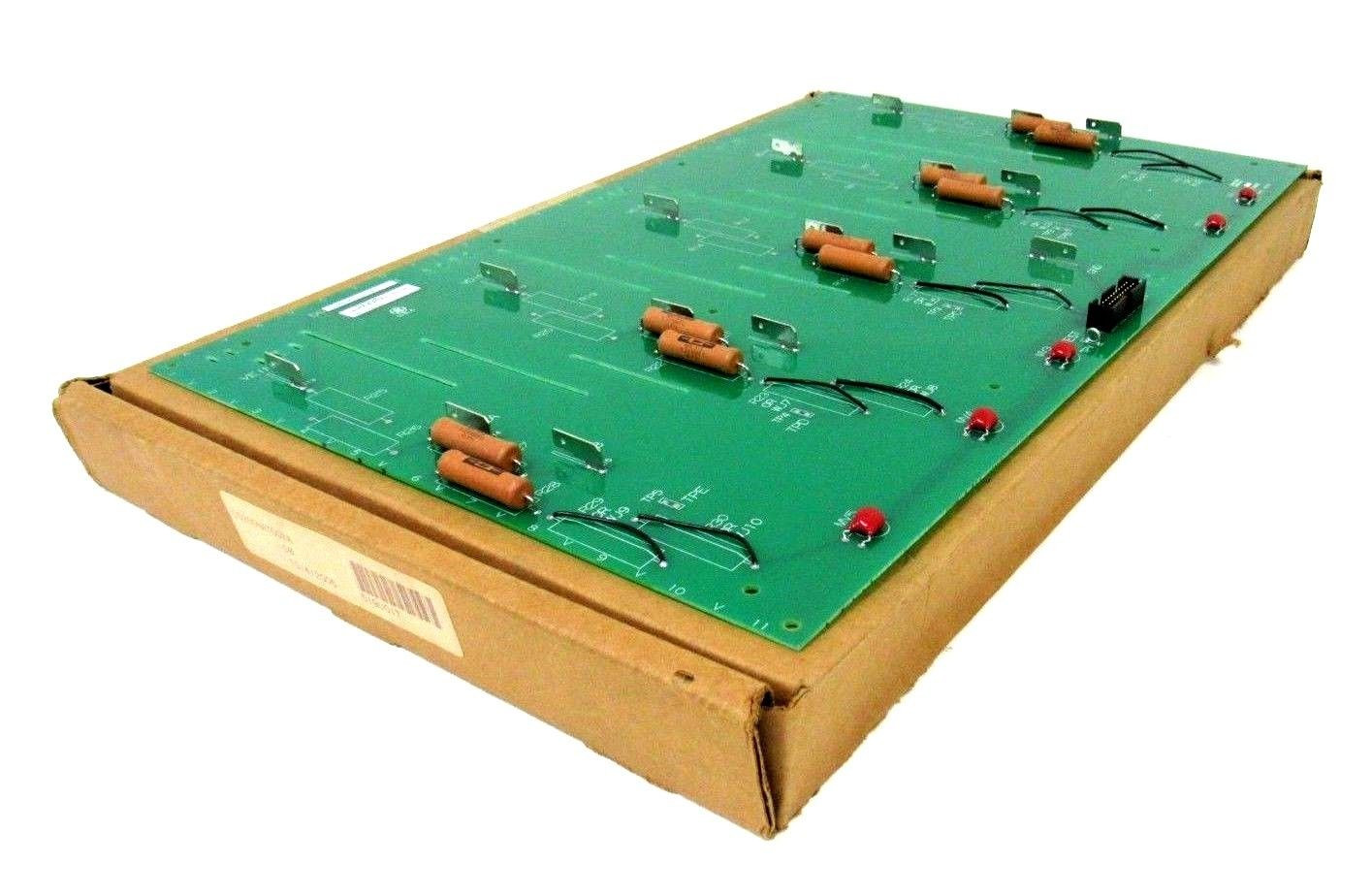

Το DS200NATOG3ACB είναι μια πλακέτα κλιμάκωσης από ανάδραση τάσης που αναπτύχθηκε από την GE.Είναι μέρος του συστήματος ελέγχου GE Speedtronic Mark V. Διαχειρίζεται και κλιμακώνει την ανατροφοδότηση τάσης από μια γέφυρα SCR (Silicon Controlled Rectifier).Η κύρια λειτουργία του είναι να εξασθενεί τόσο τις τάσεις εναλλασσόμενου όσο και τις τάσεις συνεχούς που παράγονται από τη γέφυρα SCR, η οποία είναι απαραίτητη για την ακριβή μέτρηση της ανατροφοδότησης.

Χαρακτηριστικά

• Η πλακέτα λειτουργεί μειώνοντας το εύρος των υψηλών τάσεων που παράγονται από τη γέφυρα SCR σε επίπεδα που μπορούν να επεξεργαστούν με ασφάλεια και ακρίβεια από το σύστημα ελέγχου.Αυτή η εξασθένιση εξασφαλίζει ότι τα σήματα ανατροφοδότησης από τη γέφυρα SCR είναι ακριβή και αξιόπιστα.
• Εκτός από το ρόλο του αποδυνάμωσης, το συμβούλιο ενσωματώνεται με άλλα κρίσιμα στοιχεία του συστήματος ελέγχου.που διαχειρίζεται τη διανομή παλμών πύλης και σημάτων κατάστασης που απαιτούνται για τη λειτουργία της γέφυρας SCRΗ πλακέτα συνδέεται επίσης με ένα backplane VME, το οποίο παρέχει την απαραίτητη συνδεσιμότητα και τις οδούς επικοινωνίας για την ολοκλήρωση του συστήματος.
• Μειώνοντας την τάση της γέφυρας SCR και δουλεύοντας σε συνδυασμό με το πίνακα διανομής πύλης και το VME backplane,η επιφάνεια διασφαλίζει ότι η ανατροφοδότηση τάσης μετριέται με ακρίβεια και ενσωματώνεται αποτελεσματικά στο σύστημα ελέγχουΑυτό συμβάλλει στη συνολική σταθερότητα και απόδοση του ηλεκτρικού συστήματος.

Εισαγωγή

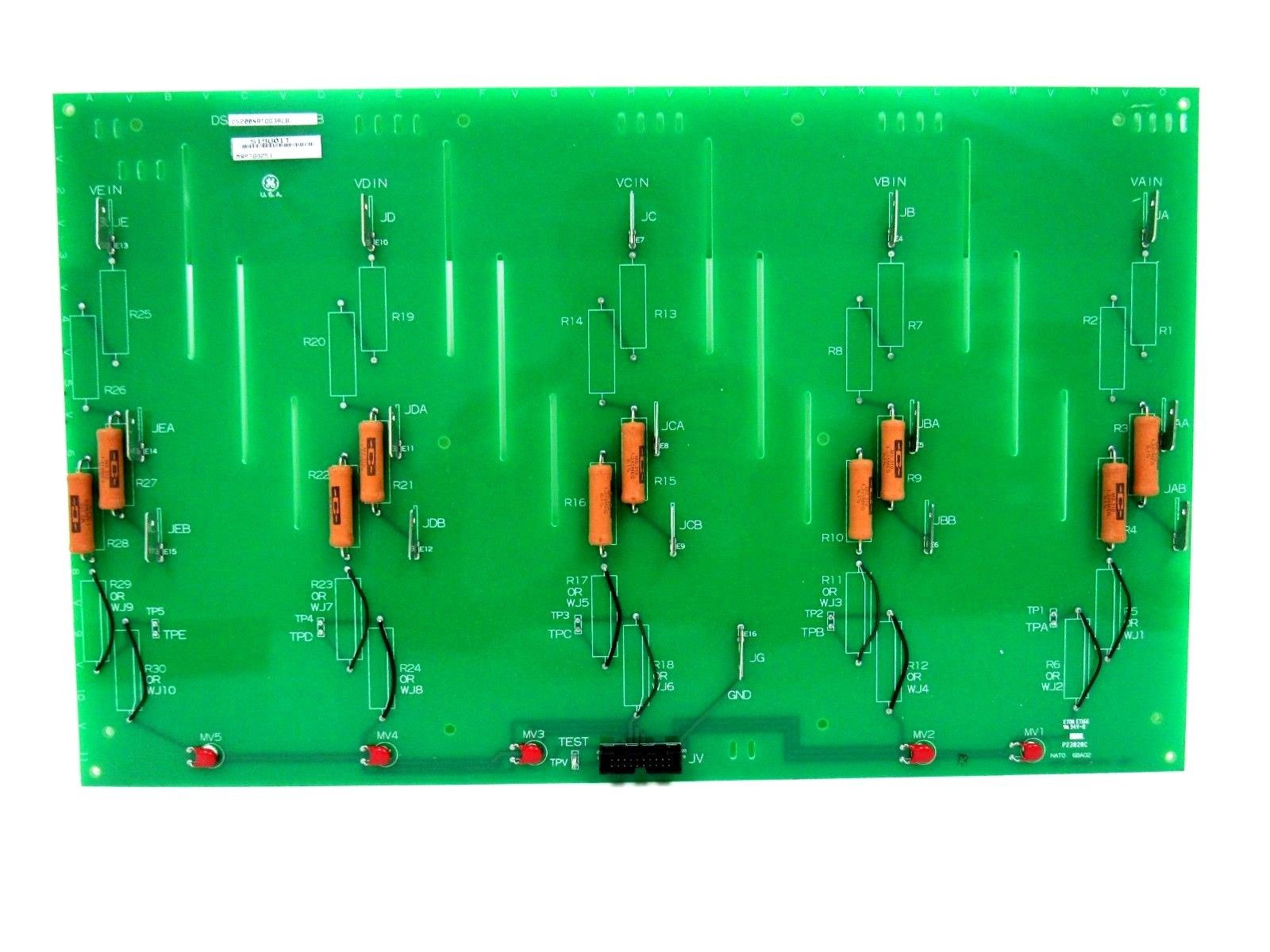

• Η πλακέτα είναι σχεδιασμένη με πέντε πανομοιότυπες σειριακά συνδεδεμένες χορδές αντίστασης ακρίβειας.
• Υπάρχει μία χορδή αφιερωμένη σε κάθε μία από τις τρεις φάσεις εναλλασσόμενου ρεύματος της γέφυρας SCR, καθώς και μία χορδή για την θετική και αρνητική τάση της λεωφορείου συνεχούς ρεύματος.
• Κάθε χορδή αντίστασης μπορεί να ρυθμιστεί για να χειρίζεται διάφορες τάσεις εισόδου μέσω ενός συνδυασμού συνδέσμων εισόδου και καλωδίων.
• Η πλακέτα προσφέρει μια επιλογή από τρεις διαφορετικές συνδέσεις εισόδου και δύο καλωδιακούς συνδετήρες, επιτρέποντας την εξασθένιση των τάσεων εισόδου σε πέντε συγκεκριμένα επίπεδα: 6900 βολτ, 4200 βολτ, 3300 βολτ,2200 βολτΗ δυνατότητα αυτή διασφαλίζει ότι η πλακέτα μπορεί να προσαρμοστεί για να ανταποκρίνεται σε διαφορετικές απαιτήσεις τάσης και συνθήκες λειτουργίας.

Αποδόσεις

• Οι εξόδοι από τις πέντε χορδές αντίστασης ενοποιούνται σε μια ενιαία κεφαλίδα ταινίας 20 πινών.Αυτή η κεφαλίδα ταινίας χρησιμεύει ως το κύριο σημείο σύνδεσης για τη διασύνδεση με άλλα εξαρτήματα εντός του συστήματος ελέγχουΧρησιμοποιώντας μια κεφαλίδα κορδέλου 20 πιν, η πλακέτα του ΝΑΤΟ διοχετεύει αποτελεσματικά τα σήματα τάσης από τις πέντε χορδές σε μια συνεκτική διεπαφή εξόδου.διευκόλυνση της ευκολότερης ολοκλήρωσης με άλλα στοιχεία του συστήματος.
• Για να εξασφαλιστεί η ασφάλεια και η αξιοπιστία των σημάτων εξόδου, κάθε έξοδος είναι εξοπλισμένη με βαριστόριο οξειδίου μετάλλου (MOV).Το MOV διαδραματίζει κρίσιμο ρόλο στην προστασία του συστήματος από υπερβολικές συνθήκες τάσηςΕάν το κύκλωμα της λωρίδας εξόδου διακόπτεται ενώ η τάση εισόδου είναι ακόμα παρούσα, το MOV ενεργεί για να σφίξει και να περιορίσει την τάση,την αποτροπή της αύξησης σε επίπεδα που ενδέχεται να βλάψουν το σύστημα ή άλλα συνδεδεμένα στοιχείαΑυτό το μέτρο προστασίας συμβάλλει στη διατήρηση της ακεραιότητας των σημάτων εξόδου και εξασφαλίζει ότι το σύστημα λειτουργεί εντός των ασφαλών παραμέτρων τάσης.
• Η αντίσταση φορτίου, η οποία είναι απαραίτητη για την ακριβή μέτρηση της τάσης και την κλιμάκωση του σήματος, δεν βρίσκεται στην ίδια την πλακέτα.Αυτή η επιλογή σχεδιασμού επιτρέπει στην πλακέτα να επικεντρωθεί στην κύρια λειτουργία της εξασθένισης της τάσης και της κλίμακας, ενώ η αντίσταση φόρτωσης, που βρίσκεται στον πίνακα κατανομής και κατάστασης της πύλης, διαχειρίζεται τη μετατροπή των εξασθενημένων σημάτων σε μετρήσιμες τιμές τάσης.Η ρύθμιση αυτή συμβάλλει στη βελτιστοποίηση της λειτουργίας του διοικητικού συμβουλίου του ΝΑΤΟ και εξασφαλίζει την αποτελεσματική ενσωμάτωση με το ευρύτερο σύστημα ελέγχου.

Η WOC έχει το μεγαλύτερο απόθεμα ανταλλακτικών του Mark V και μπορούμε να επισκευάσουμε τα ελαττωματικά ανταλλακτικά σας με εγγύηση.Ο κόσμος των ελέγχωνΗ ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη 24 ώρες το 24ωρο για να υποστηρίξει τις επείγουσες ανάγκες σας που σχετίζονται με τα κρίσιμα ανταλλακτικά, επικοινωνήστε μαζί μας.
