Προϊόν:IS200BICLH1AFD GE IGBT Drive/Source Bridge Interface Board

Περιγραφή

Το IS200BICLH1AFD είναι ένα συστατικό πλακέτου κυκλωμάτων που κατασκευάζεται από τη General Electric ως μέρος του συστήματος Speedtronic Mark VI.Το MKVI σχεδιάστηκε από την GE για τη διαχείριση βιομηχανικών ατμογεννήτρων ή αεριογεννήτρων και περιλάμβανε επικοινωνίες Ethernet και DCS από ένα λειτουργικό σύστημα βασισμένο σε παράθυραΌπως και τα περισσότερα συστήματα Speedtronic μετέπειτα (Mark IV προς τα εμπρός), το Mark VI είναι σχεδιασμένο με τριπλή περιττή δυνατότητα προστασίας για σημαντικούς ελέγχους όπως θερμοκρασία, ταχύτητα,υπερβολική ταχύτητα, και δονήσεις.

Το IS200BICLH1AFD λειτουργεί ως IGBT Drive / Source Bridge Interface Board.

Το IS200BICLH1AFD διαθέτει μια 1024-bit συσκευή σειριακής μνήμης για ταυτότητα πίνακα και πληροφορίες αναθεώρησης.) καθώς και διάφορα ολοκληρωμένα κυκλώματαΗ μπροστινή επιφάνεια της πλακέτας συνδέεται μέσω δύο αγκυροβολητών και είναι κενή.

Το IS200BICLH1A είναι ένα IGBT Drive / Source Bridge Interface Board (BICL) που δημιουργήθηκε από τη GE για την σειρά Innovation.

Σκοπός του IS200BICLH1A είναι να διαδραματίσει ρόλο διαμεσολαβητή μεταξύ ενός κινητήρα σειράς καινοτομίας και των πλατφορμών διεπαφής προσωπικότητας γέφυρας (BPIA, BPIB ή SCNV), αποτελώντας πρωταρχική διεπαφή μεταξύ τους.Αυτή η σανίδα έχει τη δυνατότητα να παρακολουθεί την θερμοκρασία περιβάλλοντος και γέφυραΈχει μια διεπαφή με έναν PWM έλεγχο ταχύτητας και μια εμφάνιση σφάλματος συστήματος.Αυτή η πλακέτα έχει μια 1024-bit σειριακή μνήμη που είναι συνήθως εξοπλισμένη με πληροφορίες σχετικά με την αναθεώρηση και την ταυτοποίηση της πλακέτας.

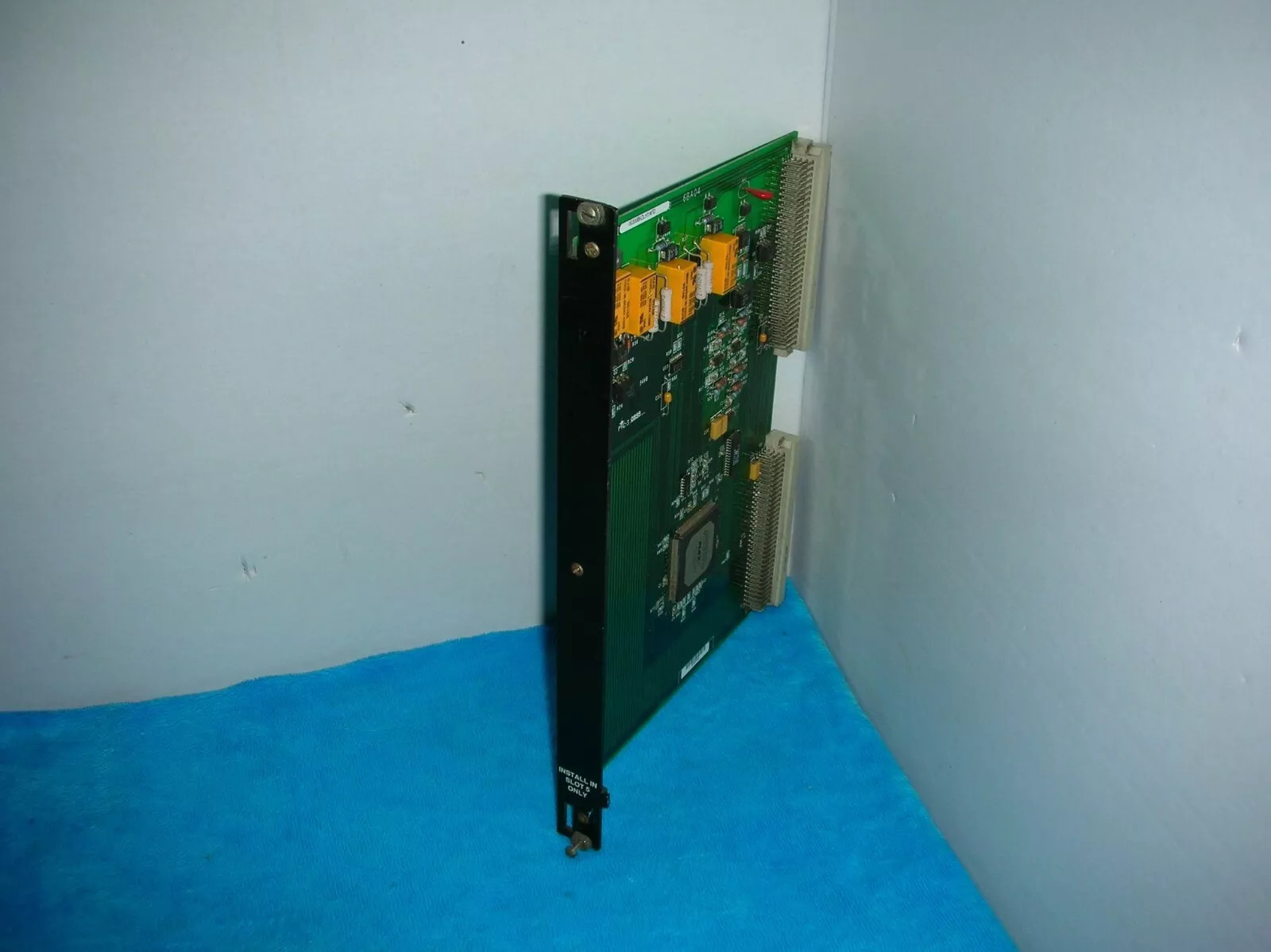

Το IS200BICLH1A έχει μια σχεδόν κενή επιφάνεια με μια ετικέτα που έχει γράψει "Εγκαταστήστε μόνο στο slot 5".Υπάρχουν δύο ράβδοι στην επιφάνεια που μπορούν να βοηθήσουν στην εγκατάσταση και την αφαίρεση της κάρτας από ένα ράφι τύπου VMEΠλησιάζουν δύο βίδες που βοηθούν στην περαιτέρω στερέωση της κάρτας στο ράκετ. Υπάρχουν πολλά εσωτερικά εξαρτήματα στο πραγματικό PCB. Υπάρχουν 73 αντίστασης, 31 πυκνότεροι, 3 διόδοι,15 ολοκληρωμένα κυκλώματαΣτο δεξί άκρο του πίνακα βρίσκονται δύο συνδέσμοι πιν P1 και P2 που συνδέουν το IS200BICLH1A με ένα σύνολο ράφι καρτών.
