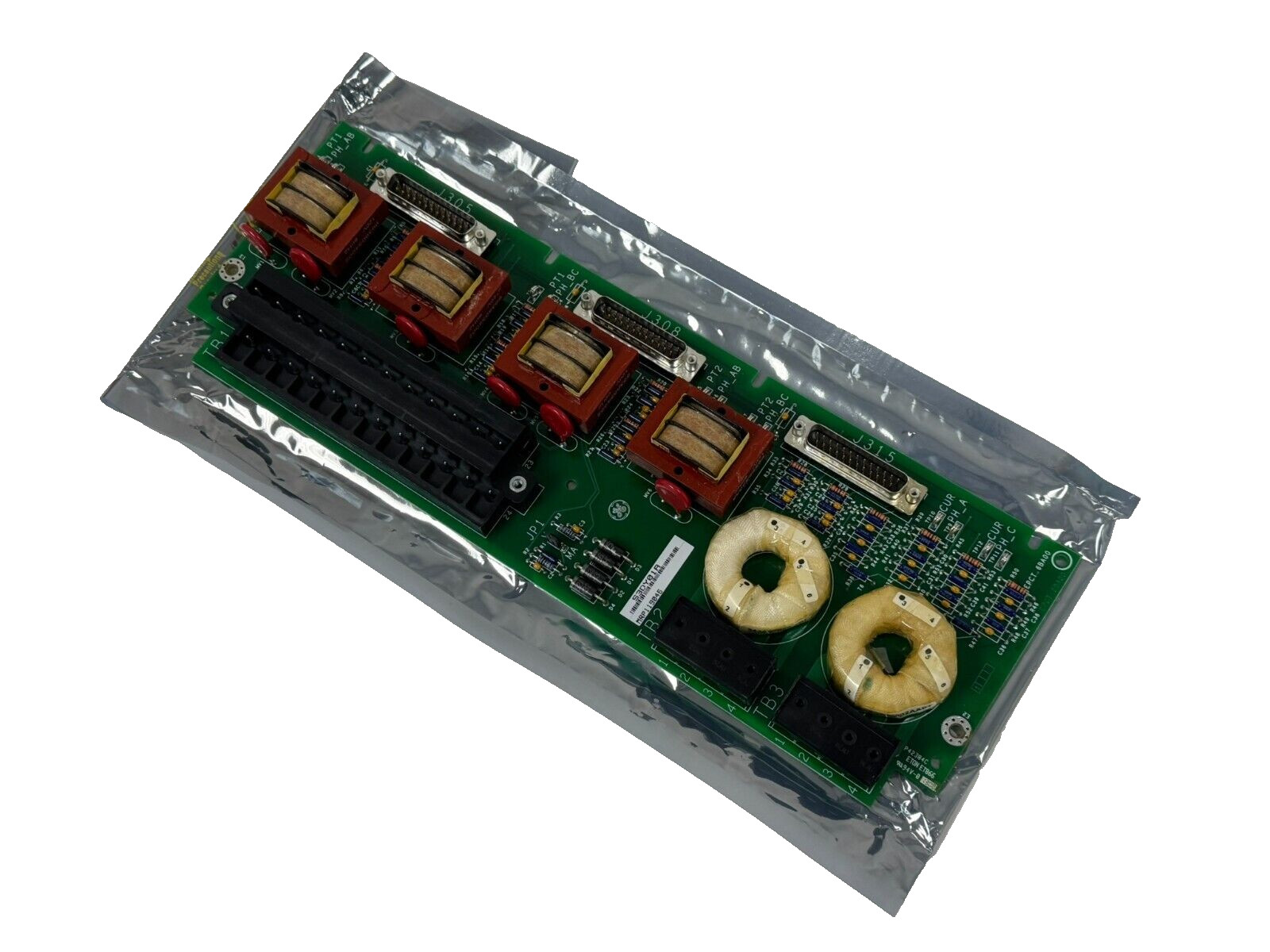

IS200EPCTG1AAA Τερματικό πίνακα PT/CT

Περιγραφή

Το IS200EPCTG1AAA είναι ένα τερματικό πίνακα PT/CT (EPCT) που αναπτύχθηκε από την GEΕίναι μέρος του συστήματος διέγερσης EX2100.Η πίνακα τερματικών του PT/CT (EPCT) εξυπηρετεί ως απαραίτητο συστατικό ειδικά σχεδιασμένο για τη διαχείριση κρίσιμων μετρήσεων της τάσης και του ρεύματος της γεννήτριας μέσω μετασχηματιστών απομόνωσηςΗ πλακέτα αυτή ενσωματώνει δύο εισροές τάσης του τριστάγοντα δυναμικού γεννήτρου (PT) και δύο εισροές του γεννήτρου ρεύματος (CT), προσφέροντας επιλογές ρεύματος 1 A ή 5 A.Όλα τα σήματα εξόδου από τους μετασχηματιστές απομόνωσης είναι αποτελεσματικά καλωδιωμένα στην πλακέτα EMIOΕπιπλέον, το EPCT διαθέτει μια ενιαία αναλογική είσοδο, ικανή να δέχεται είτε τάση είτε ρεύμα.Για εφαρμογές που απαιτούν τη μέγιστη αξιοπιστία, το σύστημα μπορεί να ενσωματώσει έως και τρία πλαίσια EPCT, εξασφαλίζοντας την επανεξάρτηση και την ανθεκτικότητα του συστήματος.

• Η λειτουργία του πίνακα περιλαμβάνει τη λήψη τάσεων γεννήτριας από τους δυνητικούς μετασχηματιστές του πελάτη, κατευθύνοντας αυτές τις εισροές μέσω διακόπτες στον TB1.Αυτή η ρύθμιση επιτρέπει μήκους καλωδίων έως 1000 πόδια χρησιμοποιώντας 12 καλώδια AWGΟι εισόδοι PT, οι οποίες λειτουργούν συνήθως σε ονομαστική συχνότητα 115 V rms και συχνότητα 50/60 Hz, συγχωνεύονται για να εξασφαλίσουν προστασία από πιθανές ηλεκτρικές ανωμαλίες.
• Στο εσωτερικό του πίνακα, δύο μετασχηματιστές απομόνωσης εκτελούν αποτελεσματικά μια μέτρηση τάσης δέλτα ανοικτού τριών καλωδίων, παράγοντας έξοδο 1.533 V rms από μια είσοδο 115 V rms.δύο εισόδους ρεύματος γεννήτριας από τα CT είναι συνδεδεμένα με μη συνδέσιμα τερματικά μπλοκΚάθε μετασχηματιστής ρεύματος διαθέτει περιστρεφόμενη περιστροφή 0-1 A και περιστροφή 0-5 A, με μόνο ένα καλώδιο στο EPCT. Το μήκος του καλωδίου από τον μετασχηματιστή στο πίνακα μπορεί να επεκταθεί έως και 1000 πόδια,με διάμετρο νήματος έως και #10 AWG για αξιόπιστη μετάδοση.
• Ενσωματώνει τέσσερα σημεία δοκιμής τάσης (TP9-12), στρατηγικά τοποθετημένα σε κάθε άκρο της δευτερεύουσας πλευράς των μετασχηματιστών απομόνωσης ρεύματος γεννήτριας.Είναι σημαντικό να σημειωθεί ότι αυτά τα σημεία δοκιμής δεν πρέπει να συνδέονται με τη γη μέσω της συσκευής μέτρησης.
• Η απόφαση αυτή σχεδιασμού είναι ουσιώδης για την εξασφάλιση ακριβών μετρήσεων και την πρόληψη πιθανών παρεμβολών που θα μπορούσαν να θέσουν σε κίνδυνο την ακρίβεια των μετρήσεων.
• Η διάταξη του πίνακα, όπως απεικονίζεται στην διάταξη του πίνακα, δείχνει τη διάταξη των εξαρτημάτων.απαραίτητα για τις αντίστοιχες μετρήσεις τουςΤο τερματικό μπλοκ TB1, το οποίο κρατείται στη θέση του από δύο βίδες, έχει σχεδιαστεί για να αφαιρείται εάν είναι απαραίτητο.που χρησιμεύει ως προστατευτικό μέτρο έναντι πιθανών καταστάσεων ανοικτού κυκλώματος CT.
• Σε μια απλή ρύθμιση ελέγχου, τα σήματα τάσης κατευθύνονται μέσω του συνδέσμου J305 στην πλακέτα EMIO που βρίσκεται στον ελεγκτή M1.Αυτά τα σήματα είναι κατανεμημέναΣτη συνέχεια, μεταδίδονται στους ελεγκτές M1, M2 και C, εξασφαλίζοντας την εφεδρικότητα και την ανθεκτικότητα του συστήματος.
• Διευκολύνει τις μετρήσεις μέσω οκτώ σημείων δοκιμής τάσης (TP1-8), στρατηγικά τοποθετημένων σε κάθε πόδι της δευτερεύουσας πλευράς των μετασχηματιστών απομόνωσης.Αυτά τα σημεία δοκιμής προσφέρουν εύκολη πρόσβαση για σκοπούς διάγνωσης και δοκιμών.
• Το σύστημα ενσωματώνει τρεις συνδέσεις υπο-D 25 πινών, συγκεκριμένα J305, J308 και J315.που επιτρέπει την απρόσκοπτη σύνδεση με την επιφάνεια EMIO, διευκολύνοντας έτσι την επικοινωνία και τη μεταφορά δεδομένων εντός της διαμόρφωσης του συστήματος.
