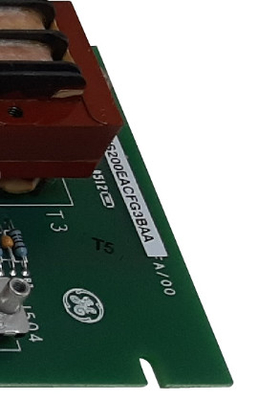

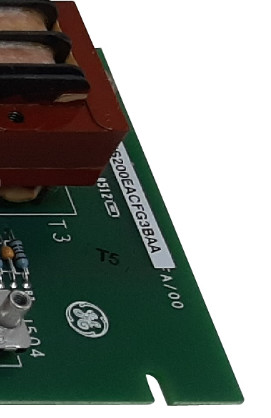

Προϊόν:IS200EACFG3BAA Κάρτα ανατροφοδότησης AC Exciter

Περιγραφή

Η IS200EACFG3BAA είναι μια κάρτα ανατροφοδότησης AC Exciter που αναπτύχθηκε από τη GEΤο Exciter AC Feedback board είναι υπεύθυνο για τη μέτρηση της τάσης και του ρεύματος τροφοδοσίας AC του exciter Permanent Magnet Generator (PMG).Η επιφάνεια EACF (Exciter AC Feedback) βρίσκεται μέσα στο βοηθητικό ντουλάπι του διεγερτή.

Μέτρηση τάσης διεγερτή

• Έκδοση G1: Η έκδοση αυτή υποστηρίζει μία ενιαία τριστάση τάση εισόδου εντός του ονομαστικού εύρους έως 480 V rms με ανοχή +20% είτε σε 50 είτε σε 60 Hz.
• Έκδοση G2: Η έκδοση G2 έχει σχεδιαστεί για να χειρίζεται μία ενιαία τριστάση τάση εισόδου εντός του ονομαστικού εύρους έως 1000 V rms με ανοχή +20% είτε σε 50 είτε σε 60 Hz.
• Και οι δύο εκδόσεις του πίνακα είναι εξοπλισμένες με δυνητικούς μετασχηματιστές που τροφοδοτούν μια ονομαστική τάση εξόδου 1,6 V rms από τις δευτερεύουσες εξόδους τους.χρησιμοποιούνται μετασχηματιστές ρεύματος αερίου πυρήνα, παρέχοντας ονομαστική δευτερογενή τάση εξόδου που κυμαίνεται από 0 έως 0,8 V rms είτε σε 50 είτε σε 60 Hz.

Εγκατάσταση

• Προετοιμασία: Ανοίξτε την πόρτα του βοηθητικού ντουλαπιού και βεβαιωθείτε ότι όλα τα ηλεκτρικά κυκλώματα δοκιμάζονται για να επιβεβαιωθεί ότι το ρεύμα έχει απενεργοποιηθεί πριν προχωρήσετε.
• Αποσύνδεση των καλωδίων: Αποσύνδεση με προσοχή όλων των καλωδίων από το πίνακα, εξασφαλίζοντας τη συμμόρφωση με τα ακόλουθα βήματα-
  • Βεβαιωθείτε ότι όλα τα καλώδια έχουν επισημανθεί με το σωστό όνομα του συνδέσμου, όπως σημειώνεται στον πίνακα, ώστε να είναι ευκολότερη η μεταγενέστερη επανασύνδεση.
  • Για τις εισόδους τάσης, αποσυνδέστε την καλωδίωση από τους συνδέσμους βίδα TB1, TB2 και TB3.
  • Για τις εισόδους της τροχιάς, αποσυνδέστε την καλωδίωση στο TB4.
• Χειρισμός υλικού τοποθέτησης: Να είστε προσεκτικοί ώστε να αποφεύγετε την πτώση οποιουδήποτε υλικού τοποθέτησης στον εξοπλισμό, καθώς αυτό θα μπορούσε να οδηγήσει σε ζημιά στον εξοπλισμό ή σε τραυματισμό του προσώπου κατά την επανειλημμένη ενεργοποίηση.
• Απομάκρυνση του πίνακα: Αφαιρέστε τις τρεις βίδες που στερεώνουν τον πίνακα στη στερέωση και απομακρύνετε προσεκτικά τον πίνακα από τη θέση του.
• Εγκατάσταση νέου πίνακα: Προσανατολίστε το νέο πίνακα στην ίδια θέση με αυτό που αφαιρέθηκε και εγκαταστήστε το με ασφάλεια στα αδιέξοδα χρησιμοποιώντας τις τρεις βίδες που αφαιρέθηκαν στο προηγούμενο βήμα.
• Επανασύνδεση καλωδίων και καλωδίων: Επανασύνδεση όλων των καλωδίων και καλωδίων στο νέο πίνακα, διασφαλίζοντας ότι είναι σωστά τοποθετημένα και συνδεδεμένα όπως επισημαίνεται.Αυτό το βήμα βοηθά στη διατήρηση της σωστής λειτουργικότητας και σύνδεσης.
• Τελειοποίηση: Μόλις επαληθευθούν και ασφαλιστούν όλες οι συνδέσεις, κλείστε την πόρτα του βοηθητικού ντουλάπιου για να ολοκληρωθεί η διαδικασία αντικατάστασης.
