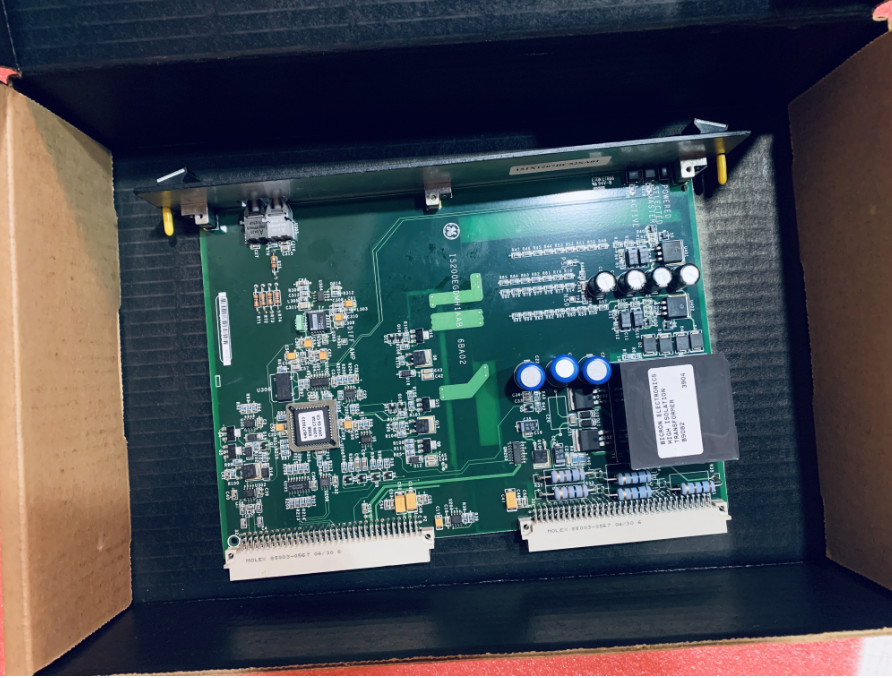

Προϊόν:IS200EGDMH1AFG Ενθουσιώδης ανιχνευτής εδάφους

Περιγραφή

Το IS200EGDMH1AFG είναι μια μονάδα ανίχνευσης εδάφους ενθουσιασμού που κατασκευάστηκε και σχεδιάστηκε από τη General Electric ως μέρος της σειράς EX2100 που χρησιμοποιείται στα συστήματα ελέγχου ενθουσιασμού της GE.Η μονάδα ανίχνευσης εδάφους IS200EGDMH1 χρησιμοποιείται στον έλεγχο διέγερσης EX2100.Πρόκειται για διπλή θέση, διπλό ύψος (6U) πλακέτα που τοποθετείται στο ράφι Exciter Power Backplane (EPBP).Ο ανιχνευτής εδάφους πεδίου ανιχνεύει την αντίσταση ηλικίας διαρροής πεδίου μεταξύ οποιουδήποτε σημείου στο κύκλωμα πεδίου γεννήτριας προς το έδαφοςΗ τοποθεσία των EGDMs φαίνεται στο σχήμα 1.ανιχνεύει την τάση μέσω της αντίστασης αισθητήρα εδάφους και στέλνει το σήμα στο EGDM (s) μέσω ενός καλωδίου εννέα αγωγώνΗ μονάδα EXAM τοποθετείται στην μονάδα υψηλής τάσης που βρίσκεται στο βοηθητικό πάνελ.

Σε έναν περιττό έλεγχο, το σύνολο τριών πλακών EGDM είναι ρυθμισμένο ως ελεγκτής (C), master 1 (M1) και master 2 (M2).Η διαμόρφωση για κάθε EGDM ελέγχεται από ένα σύνολο πινών προγράμματος στον συνδετήρα P2Πληροφορίες σχετικά με το κύριο σύστημα που παρέχει το σήμα κίνησης στον αντίστατο αισθητήρα στο Μονούλο Αμβλυντή αποστέλλονται από το DSPX, μέσω του EISB στο ράκ του ελεγκτή, στο EGDM C.Μετά την παραλαβή αυτών των πληροφοριών μέσω της σύνδεσης οπτικών ινών, C είτε τροφοδοτεί το ρελέ στη Μονάδα Αμβλυντηρίου εάν ο M2 είναι ο οδηγός, είτε το αφήνει χωρίς τροφοδοσία εάν ο M1 είναι ο επιλεγμένος κύριος.στέλνεται ένα διαφορικό σήμα στο M1 και στο M2 που υποδεικνύει τον επιλεγμένο πλοίαρχοΤο σήμα αυτό ενεργοποιεί τη γεννήτρια σήματος στον ενεργό κύριο και επιλέγει την πηγή εντολής δοκιμής σε κάθε μονάδα (M1, M2 και C).Τώρα το ενεργό αφεντικό λαμβάνει ένα σήμα ταλαντωτή μέσω της σύνδεσης οπτικών ινών από το DSPX μέσω του EISB που μετατρέπει σε ένα θετικό ή αρνητικό σήμα 50 voltsΗ τάση αυτού του τετραγωνικού κύματος αποστέλλεται μέσω καλωδίου στη μονάδα EXAM και εφαρμόζεται σε ένα άκρο του αντίστασης Sense.

Ο κλιματιστής σήματος λαμβάνει ένα εξασθενημένο (10:1) διαφορικό σήμα από τον αντίστατο Sense στην ενότητα EXAM.Ο συντηρητής σήματος είναι ένας απλός διαφορικός ενισχυτής αύξησης μονάδας με υψηλό λόγο απόρριψης κοινής λειτουργίας, ακολουθούμενος από μετατροπέα A-D (VCO)Ο VCO τροφοδοτεί έναν πομπό οπτικών ινών.Το κύκλωμα συντηρητή σήματος τροφοδοτείται από μια απομονωμένη πηγή ενέργειας για τη διατήρηση της ασφάλειας του προσωπικού και του εξοπλισμού λόγω της υψηλής τάσης κοινής λειτουργίας στο αντίσταση SenseΟ συντηρητής σήματος μπορεί να μετρήσει το επίπεδο εξόδου του ενισχυτή ισχύος με την γείωση της πλευράς της γέφυρας του εξασθενημένου αντίστασης Sense με εντολή από το τμήμα ελέγχου.

ΕΠΙΤΡΟΠΗ:

• Το τμήμα C του ελεγκτή λαμβάνει όλα τα σήματα προγραμματισμού και ελέγχου από τις διάφορες πηγές για να καθορίσει ποια μονάδα θα είναι η κύρια.Λαμβάνει επίσης το σήμα ταλαντωτή από το DSPX έτσι ώστε να μπορεί να παράγει μια εντολή δοκιμής σε κάθε μετάβαση του σήματος ταλαντωτή.

• Η εντολή δοκιμής είναι ένα μήκος 250 ms σήμα το οποίο μπορεί να ενεργοποιηθεί εκ νέου σε κάθε μετάβαση του σήματος του ταλαντωτή (ακόμη και αν η περίοδος του σήματος είναι μικρότερη από 250 ms).

• Η εντολή δοκιμής αυτή αποστέλλεται στη συνέχεια στο τμήμα ελέγχου κάθε μονάδας (M1, M2 και C) για να παράγει ένα σήμα δοκιμής μήκους 250 ms σε κάθε θετική μετάβαση της εντολής δοκιμής.Το σήμα αυτό δεν μπορεί να επανακινηθεί και, ως εκ τούτου, οι μεταβάσεις πρέπει να διαχωρίζονται κατά περισσότερο από 250 ms πριν από τη δημιουργία άλλου σήματος δοκιμής..

• Το τμήμα τροφοδοσίας λαμβάνει 24 V dc από το κατάλληλο EPSM μέσω του EPBP (backplane).μετατρέπει αυτό σε ±65 V dc (μη απομονωμένο) για τον ενισχυτή ισχύος στο τμήμα γεννήτριας σήματος, και +5 V dc (απομονωμένο) και ±15 V dc (απομονωμένο) για τον προετοιμασμό σήματος.

• Η έξοδος του ενισχυτή ισχύος είναι πηγή τάσης με αντίσταση εξόδου μικρότερη από 1,0 Ωμ. Η τάση εξόδου είναι ±50 Volt τετραγωνικό κύμα με ρεύμα περιορισμένο σε περίπου 80 mA,και με κανονική διάρκεια λειτουργίας 5 δευτερολέπτωνΚατά τη διάρκεια της δοκιμαστικής λειτουργίας, η περίοδος μειώνεται στα 400 ms.
•
•
