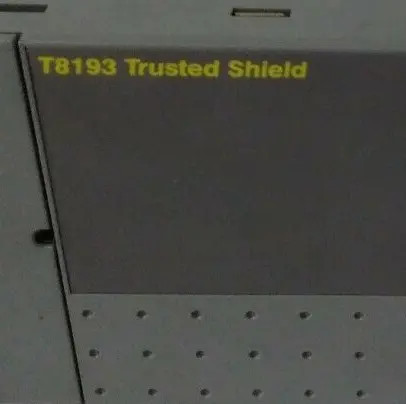

ICS Triplex T8193 SHIELD για Μοντέλο Ελέγχου 3SLOT TRUSTED

Προϊόν:ICS Triplex T8193 SHIELD για Μοντέλο Ελέγχου 3SLOT TRUSTED

Επισκόπηση του προϊόντος

Επισκόπηση του προϊόντος

Το παρόν έγγραφο παρέχει γενικές πληροφορίες για το Trusted® Processor Interface Adapter T812X. The Adapter provides easy access to the communications ports of the Trusted Triple Modular Redundant (TMR) Processor (T8110B & T8111) in the Controller Chassis for the Distributed Control System (DCS) and other linksΗ μονάδα χρησιμοποιείται επίσης για την ενεργοποίηση μιας σειράς εκτεταμένων εγκαταστάσεων που είναι διαθέσιμες στον επεξεργαστή TMR Trusted, συμπεριλαμβανομένων των εγκαταστάσεων για την παραλαβή των σημάτων συγχρονισμού χρόνου IRIG-B,επιτρέποντας τη χρήση διπλού (επιβελτιωμένου) Peer to Peer και επιτρέποντας στο Trusted System να γίνει MODBUS Master.

Χαρακτηριστικά:

• Επιτρέπει εύκολη πρόσβαση για εξωτερικά συστήματα για να επικοινωνούν με έναν επεξεργαστή TMR. • Εύκολη εγκατάσταση (συνδέεται απευθείας στο πίσω μέρος του πλαισίου του ελεγκτή).• Δύο RS422/485 διαμορφώσιμες συνδέσεις 2 ή 4 καλωδίων. • Μία σύνδεση RS422/485 2 καλωδίων. • Σύνδεση σφάλματος/αποτυχίας για ενεργούς και αναμονή επεξεργαστές. • Σύνδεση διάγνωσης επεξεργαστή. • Σύνδεση για την παρακολούθηση της διακοπής λειτουργίας του PSU.• Επιλογή σύνδεσης των σημάτων συγχρονισμού χρόνου IRIG-B122 και IRIG-B002. • Επιλογή για την ενεργοποίηση του MODBUS Master στη Διασύνδεση Εμπιστευόμενων Επικοινωνιών.

Ο προσαρμογός διεπαφής εμπιστευτικού επεξεργαστή T812x έχει σχεδιαστεί για να συνδέεται απευθείας με το πίσω μέρος μιας θέσης εμπιστευτικού επεξεργαστή TMR σε πλαίσιο ελέγχου εμπιστευτικού T8100.Ο προσαρμογός παρέχει μια διεπαφή σύνδεσης επικοινωνίας μεταξύ του επεξεργαστή TMR Trusted και των απομακρυσμένων συστημάτωνΟ προσαρμογός παρέχει επίσης τη δυνατότητα σύνδεσης των σημάτων συγχρονισμού χρόνου IRIG-B με τον επεξεργαστή.Η σύνδεση μεταξύ του προσαρμογέα και του επεξεργαστή TMR Trusted πραγματοποιείται μέσω δύο 48διαδρομικών συνδέσμων τύπου E DIN41612 (SK1), ένα κάθε ένα για σύνδεση με τους ενεργούς και τους επεξεργαστές αναμονής.

Ο προσαρμογός αποτελείται από ένα PCB στο οποίο είναι τοποθετημένες οι θύρες επικοινωνίας, οι συνδέσεις IRIG-B και οι δύο πρίζες SK1 (σύνδεσμοι με τους ενεργούς/απομονωτικούς αξιόπιστους επεξεργαστές TMR).Ο προσαρμογός περιέχεται σε ένα μεταλλικό περίβλημα και είναι σχεδιασμένος για να κολλάει στον κατάλληλο συνδετήρα στο πίσω μέρος του πλαισίου ελέγχουΟι πόρτες επικοινωνίας που είναι διαθέσιμες στον προσαρμογέα είναι RS422/RS485 2 καλώδιο στην πύλη 1,και RS422/RS485 2 ή 4 καλώδια στις θύρες 2 και 3Ένα σημείο γείωσης παρέχεται στο PCB έτσι ώστε η γείωση του πλαισίου του επεξεργαστή να συνδεθεί με το κέλυφος του προσαρμογέα και της γείωσης του ράφου της μονάδας.Είναι μια σημαντική απαίτηση ασφάλειας και ηλεκτροστατικής εκφόρτισης (ESD) ότι η ισοδύναμη σύνδεση συνδέεται και διατηρείται.

Πληροφορίες παράδοσης:

Εγγύηση: 12 μήνες.
Ημερομηνία λήξης: 1-2 εργάσιμες ημέρες.
Τρόπος πληρωμής: T/T και Western Union.
Συνεργάτες ταχυμεταφορών: DHL, UPS, TNT, FedEx και EMS.
Τεχνικές προδιαγραφές, εγχειρίδια και φύλλα δεδομένων: Διατίθεται κατόπιν αιτήματος.
