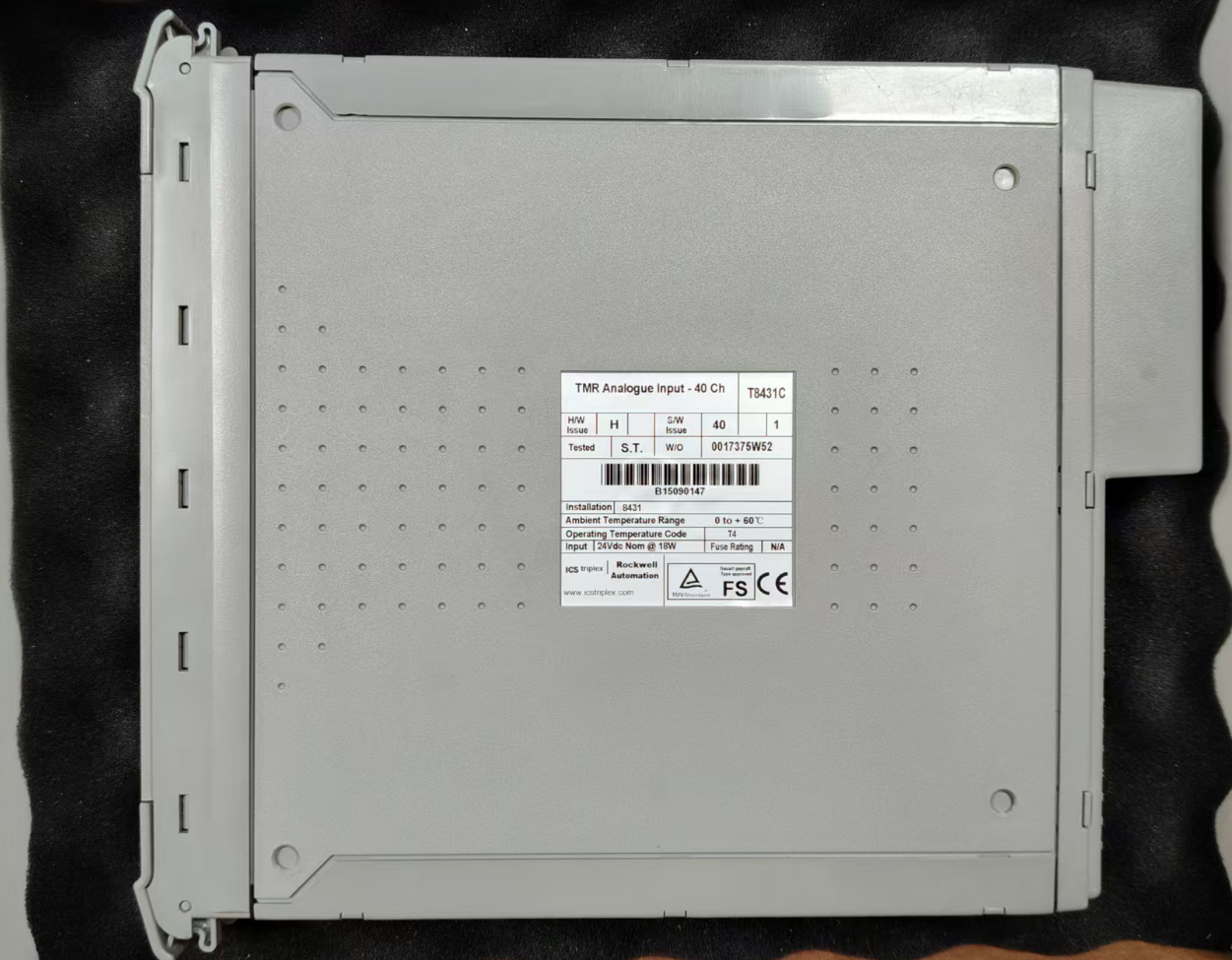

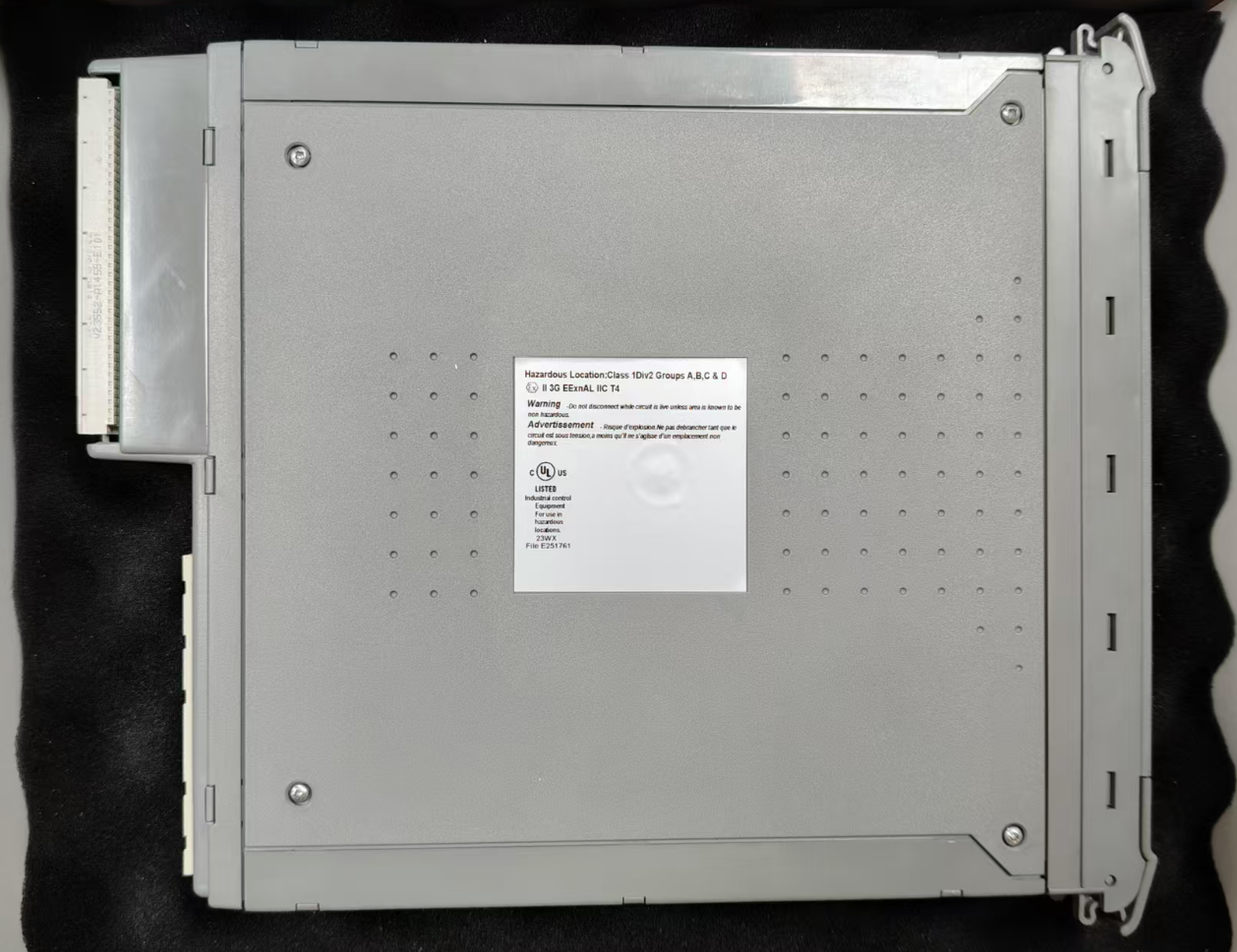

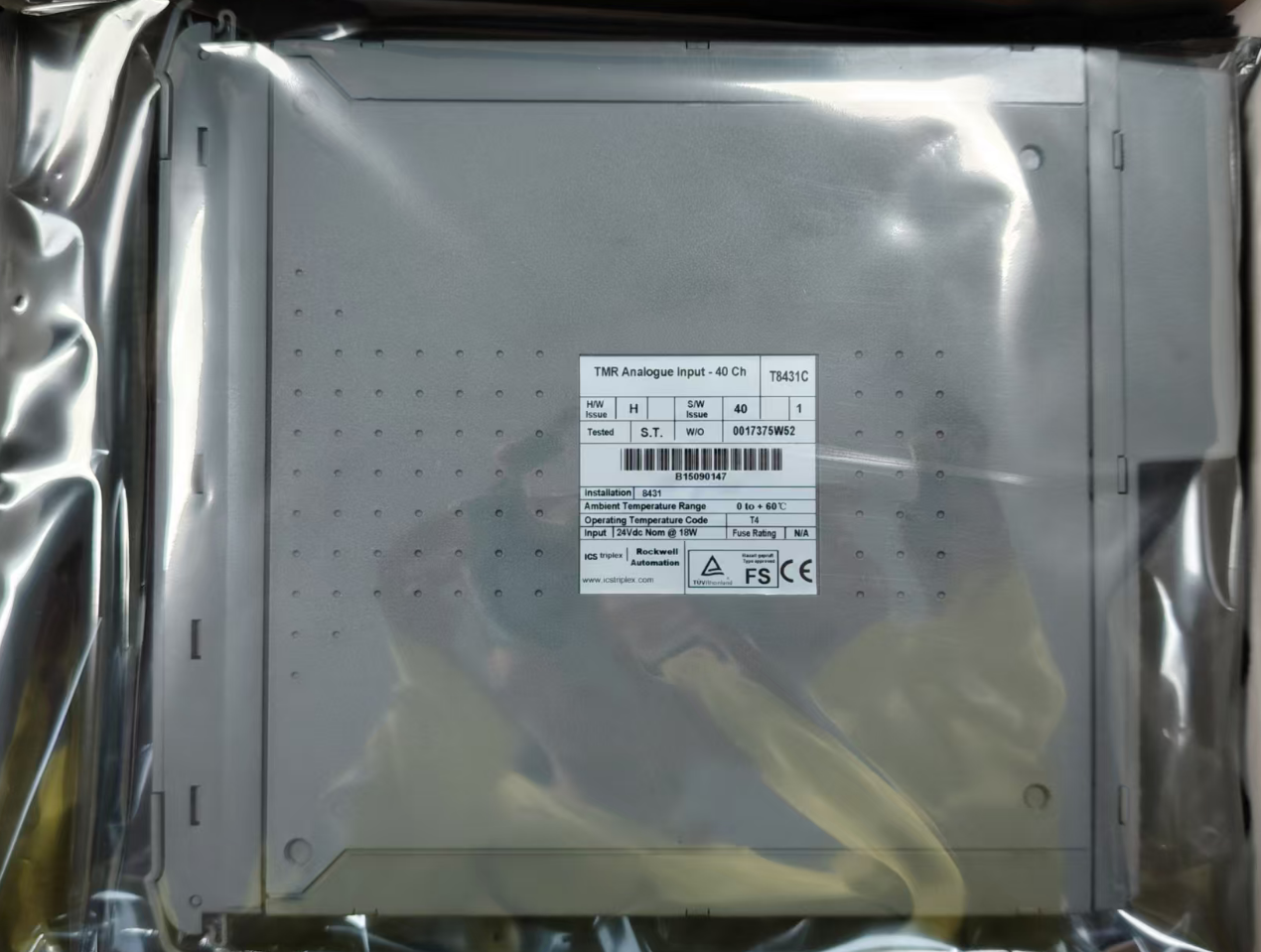

T8431C Invensys Triconex

Ο T8431C είναι η βασική μονάδα I/O της σειράς Trusted TMR.η ενότητα αυτή είναι ιδιαίτερα κατάλληλη για εφαρμογές που απαιτούν εξαιρετικά υψηλή αξιοπιστία του συστήματος, όπως τα συστήματα ασφαλείας με όργανα (SIS), τα συστήματα έκτακτης διακοπής λειτουργίας (ESD) και τα συστήματα ανίχνευσης φλόγας και αερίου (F&G).

Η κύρια λειτουργία της ενότητας είναι να αποκτά με ακρίβεια αναλογικά σήματα από το πεδίο και να τα μεταδίδει με ασφάλεια και αξιοπιστία στον ελεγκτή TMR στο σύστημα Trusted.Με κινητήρα κινητήρα για κινητήρες κινητήρα, η ενότητα προσφέρει ευέλικτες επιλογές διαμόρφωσης και υποστηρίζει τόσο σήματα ρεύματος (όπως οι πομποί θερμοκρασίας, πίεσης και ροής 4-20 mA) όσο και σήματα τάσης.

• Τύπος προϊόντος: Εμπιστευτική αναλογική μονάδα εισόδου TMR
• Σειρά: Σειρά TMR εμπιστοσύνης
• Αριθμός καναλιών εισόδου: 40 κανάλια
• Τύπος σήματος εισόδου: ρεύμα 0-22 mA / τάση 0-6 VDC
• Χρόνος ενημέρωσης δειγματοληψίας: 0,5 ms
• Ανάλυση: 3,9 μA (1/256 mA)
• Ακρίβεια μέτρησης: ± 1% της πλήρους κλίμακας
• Ακριβότητα βαθμονόμησης: 0,03%
• Δραστηριακή τάση: 20-32 VDC
• Καταναλώσεις ενέργειας: Περίπου 15-18 W
• Θερμοκρασία λειτουργίας: -5°C έως +60°C (μερικά μοντέλα υποστηρίζουν -40°C έως +70°C)
• Θερμοκρασία αποθήκευσης: -25°C έως +70°C
• Σχετική υγρασία: 10% έως 95% RH (μη συμπυκνωτική)
• Δυνατότητα απομόνωσης: 2500 Vrms
• Αξιολόγηση προστασίας: IP20
• Εγκατάσταση: 19 ιντσών εγκατάσταση σε ράφι (4 θέσεις TE)
• Πιστοποίηση ασφάλειας: SIL 3 (IEC 61508)

1. Βεβαιωθείτε ότι το σύνολο καλωδίων πεδίου είναι εγκατεστημένο και σωστά τοποθετημένο
2. Χρησιμοποιήστε το κλειδί απελευθέρωσης για να απελευθερώσετε την κλειδαριά εκτόξευσης στην ενότητα, εξασφαλίζοντας ότι η κλειδαριά είναι πλήρως ανοιχτή
3. Κρατήστε τον εκτοξευτή και να εισαγάγετε προσεκτικά τη μονάδα στην τρύπα στόχο
4. Πατήστε προς τα κάτω στο επάνω και κάτω μέρος της επιφάνειας της ενότητας για να σπρώξετε την ενότητα πλήρως στη θέση της
5. Κλείστε τον εκτοξευτή της μονάδας και βεβαιωθείτε ότι το κλείδωμα στην θέση κλειδωμένη

Στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, το T8431C χρησιμοποιείται σε συστήματα προστασίας από υπερβολική ταχύτητα για τις ανεμογεννήτριες αερίου και τις ατμογεννήτριες, καθώς και σε συστήματα ασφαλείας κλειδώματος για λέβητες.Η ενότητα παρακολουθεί βασικές παραμέτρους όπως ταχύτητα περιστροφήςΕάν οποιαδήποτε παράμετρος υπερβαίνει το ασφαλές εύρος, ενεργοποιεί αμέσως έναν μηχανισμό προστασίας για την αποτροπή ζημιών στον εξοπλισμό και τραυματισμούς.

Ποιους τύπους σήματος εισόδου υποστηρίζει το T8431C;
Το T8431C υποστηρίζει εισόδους ρεύματος 0-22 mA και εισόδους τάσης 0-6 VDC και μπορεί να ρυθμιστεί για διάφορα πρότυπα βιομηχανικά εύρη σήματος, όπως 0-10 V, 0-20 mA και 4-20 mA.

Υποστηρίζει το T8431C την ανταλλαγή σε θερμό;
Ναι. Ο T8431C υποστηρίζει τη λειτουργία hot-swap. Στις ρυθμίσεις Companion Slot ή SmartSlot, οι ελαττωματικές ενότητες μπορούν να αντικατασταθούν ενώ το σύστημα λειτουργεί, χωρίς την ανάγκη διακοπής λειτουργίας.

Ποιος είναι ο κύκλος βαθμονόμησης του T8431C;
Συνιστάται η διενέργεια ελέγχου βαθμονόμησης των καναλιών εισόδου κάθε δύο έτη για την ανίχνευση της μακροχρόνιας μετατόπισης και τυχόν προκύπτων ανακρίβειων.

Τ8431 Δελτίο δεδομένων (PDF)
