IS200TVIBH2B GE Mark VI

  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
  • IS200TVIBH2B GE Mark VI
Τόπος καταγωγής ΗΠΑ
Μάρκα GE
Πιστοποίηση Certificate of Origin
Αριθμό μοντέλου IS200TVIBH2B
Έγγραφο GE Mark VI.pdf
Ποσότητα παραγγελίας min 1 τεμ
Τιμή $1900
Συσκευασία λεπτομέρειες Αυθεντική συσκευασία κουτιού
Χρόνος παράδοσης 5-7 μέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 1-99 τμχ / 3-5 ημέρες
Λεπτομέρειες
Μάρκα GE Αριθμός ενότητας IS200TVIBH2B
Κατάλογος Μάρκος VI Τιμή πώλησης 1900 δολάρια
Κατάσταση Σε απόθεμα Προέλευση ΗΠΑ
Χρόνος ανοχής 3-5 εργάσιμες Εγγύηση 1 Έτος
Βάρος 1KG
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

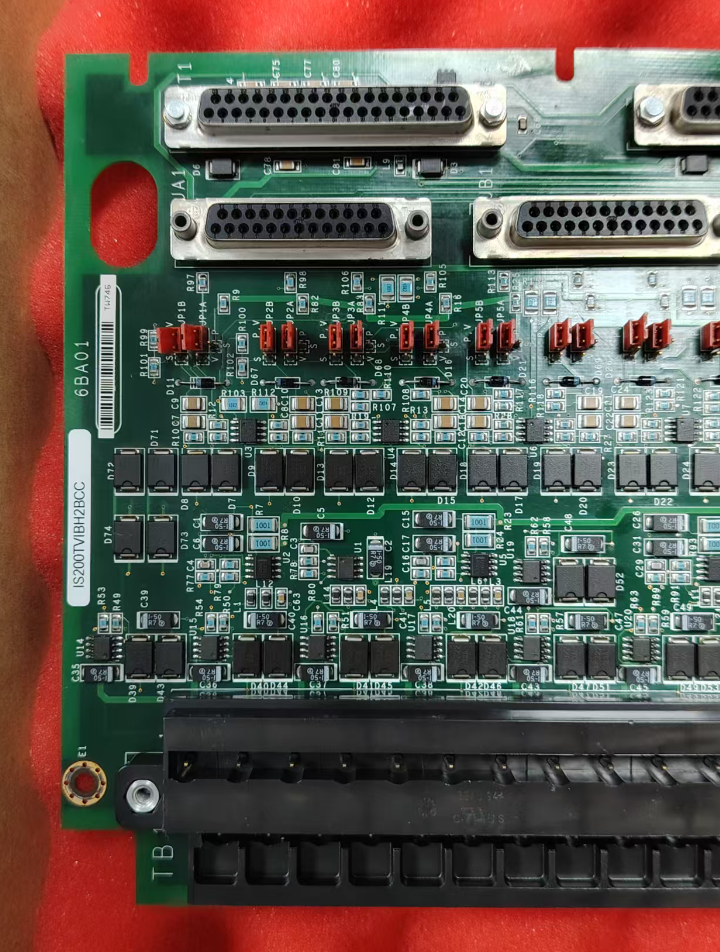

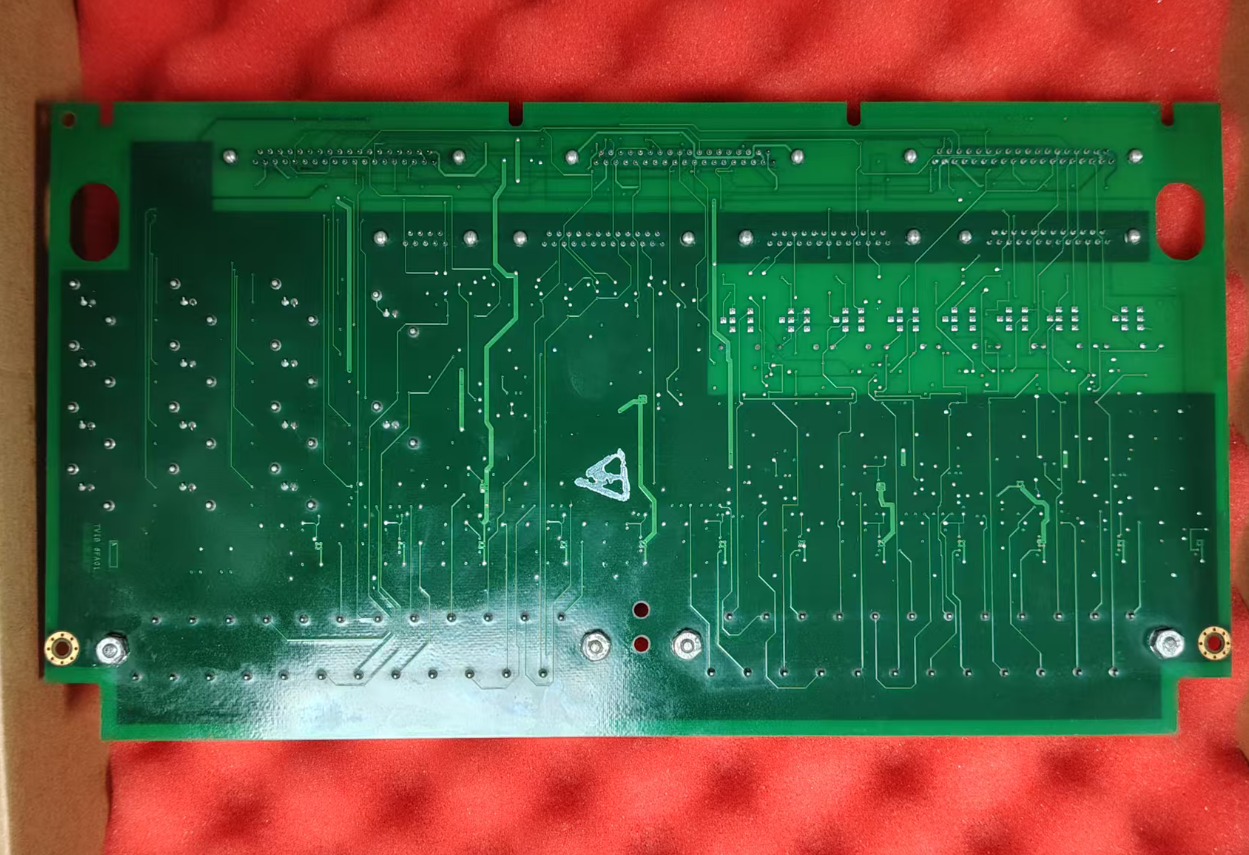

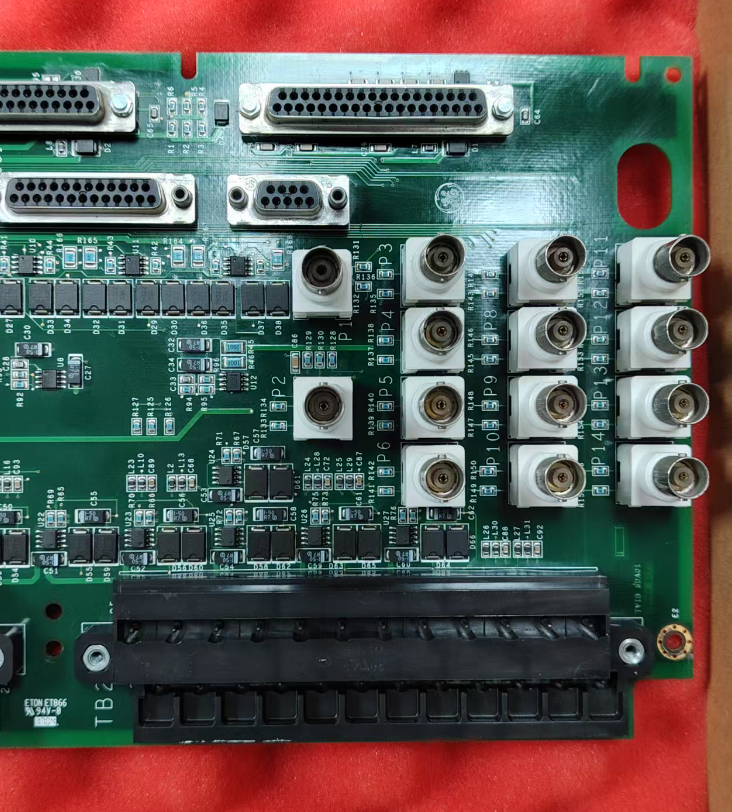

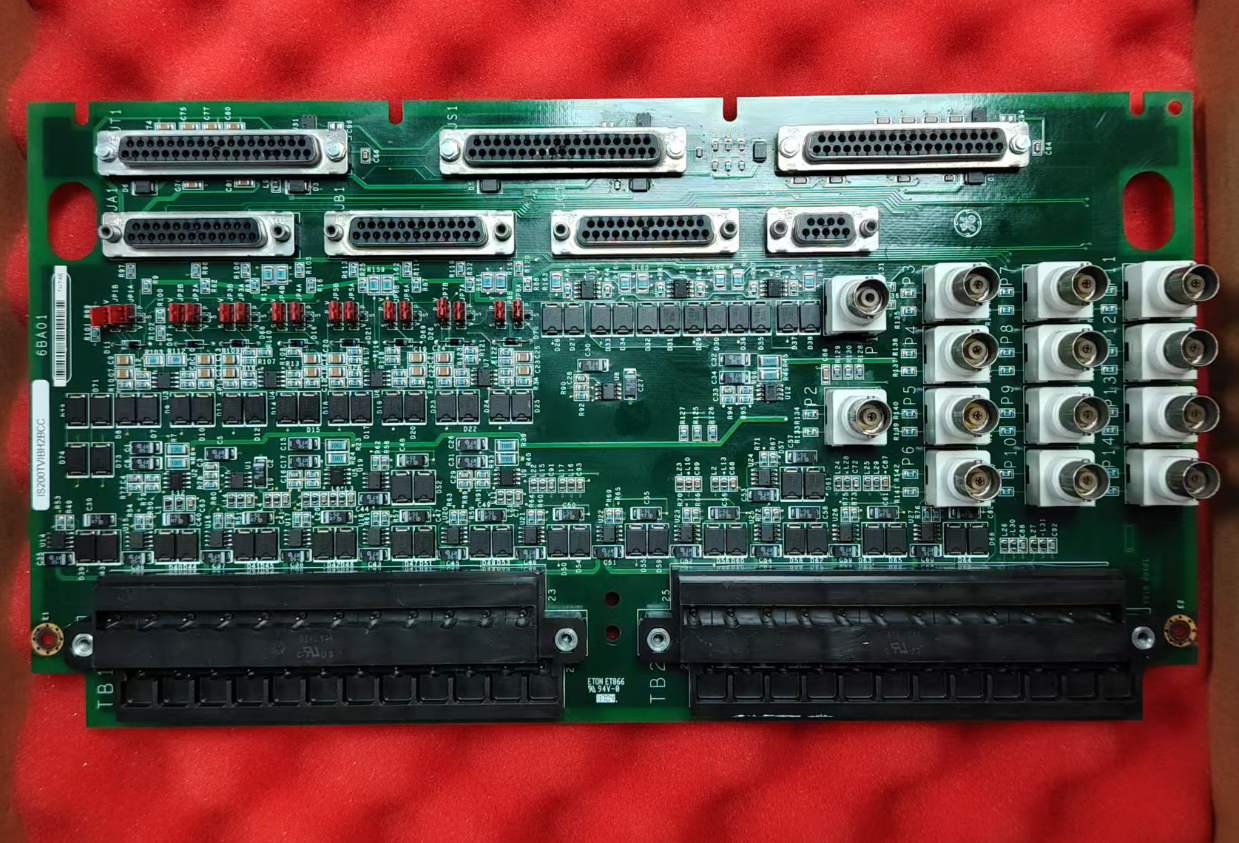

IS200TVIBH2B GE Mark VI Τερματικό Πίνακα Δονήσεων
Το IS200TVIBH2B είναι μια πλακέτα τερματικού σήματος δόνησης που σχεδιάστηκε και κατασκευάστηκε από τη General Electric (GE).Χρησιμοποιείται ως υλικό διεπαφής για το σύστημα παρακολούθησης δονήσεων, συνδέει τους αισθητήρες με την κύρια μονάδα ελέγχου, επιτρέποντας την ακριβή παρακολούθηση και προστασία της κατάστασης των δονήσεων των μονάδων γεννήσεων ατμογεννητριών.
Στο σύστημα ανάλυσης δονήσεων Mark VI, το IS200TVIBH2B λειτουργεί συνήθως σε συνδυασμό με την πλακέτα IS200VVIB.Η κάρτα αυτή μπορεί να συνδεθεί με έως και τρεις κάρτες VVIB της ίδιας σειράς.Σε μια διαμόρφωση συστήματος TMR (Triple Module Redundancy), μία μονάδα TVIB μπορεί να συνδεθεί με τρεις μονάδες VVIB.
Η βασική λειτουργία του IS200TVIBH2B είναι να παρέχει άμεση φυσική και ηλεκτρική χαρτογράφηση τερματικού σταθμού για την οργάνωση περιστρεφόμενων μηχανημάτων, την επεξεργασία του σήματος, την επεξεργασία δεδομένων,και επικοινωνία με άλλες ενότητεςΛειτουργεί ως το κύριο σημείο τερματισμού για πολλαπλούς ανιχνευτές δονήσεων και επιταχυνόμετρα, διαδρομή αναλογικά σήματα σε ένα GE Mark VIe ή συμβατό σύστημα παρακολούθησης.
IS200TVIBH2B GE Mark VI Vibration Terminal Board
Βασικά χαρακτηριστικά
  • Τύπος προϊόντος: Πίνακας τερματικών δονήσεων
  • Σειρά: Μάρκος VI
  • Η τάση εισόδου: 24 V DC
  • Θερμοκρασία λειτουργίας: -40°C έως +70°C
  • Θερμοκρασία αποθήκευσης: -40°C έως +85°C
  • Πύλες I/O δόνησης: 8
  • Συνολικά κανάλια I/O: 16
  • Τύπος εισόδου: αναλογικός
  • Περιοχή εισόδου: 0 έως 10 V
  • Ακρίβεια: 0,1%
  • Ανάλυση: 12 bit
  • Ταχύτητα δειγματοληψίας: 100 kHz
  • Διασύνδεση επικοινωνίας: RS485
Προδιαγραφές προϊόντος
Ονομασία μάρκας Γενική Ηλεκτρική
Σχήμα IS200TVIBH2B
Καταλόγος Μάρκος VI
Ακαθάριστο βάρος 2.2 λίβρες / 35.2 ουγγιές / 1 κιλό
Μέγεθος συσκευασίας 16cm x 16cm x 12cm
Χώρα καταγωγής ΗΠΑ
Κωδικός ΕΣ 8537101190
Χρονοδιάγραμμα Σε αποθέματα
Αλιευτικό λιμάνι Σιαμέν
Πληρωμή Τ/Τ
Αγορά 1900 δολάρια
Εγγύηση 12 μήνες
Χρόνος επεξεργασίας 3-5 εργάσιμες ημέρες
Συνεργάτες ταχυμεταφορών DHL, UPS, TNT, FedEx και EMS
Μελέτη περιπτώσεων
Σε μια εφαρμογή που περιλαμβάνει μια βιομηχανική ατμογεννήτρια μονοεκχύλισης,η πλακέτα τερματικού IS200TVIBH2B χρησιμοποιείται για τη σύνδεση των ανιχνευτών δονήσεων στον άξονα X/Y που είναι εγκατεστημένοι στο μπροστινό και πίσω περίβλημα ρουλεμάν της τουρμπίνηςΑπολαμβάνει τα σήματα δονήσεων του περιστροφίου σε πραγματικό χρόνο και μεταδίδει τα δεδομένα στο σύστημα ελέγχου Mark VI.
Όταν τα εύρος των δονήσεων υπερβαίνουν τα προεπιλεγμένα όρια συναγερμού, το σύστημα προειδοποιεί τον χειριστή· εάν οι δονήσεις επιδεινωθούν περαιτέρω και φτάσουν το όριο εκκίνησης, ενεργοποιείται η λογική προστασίας,και η ανεμογεννήτρια κλείνει αμέσως μέσω ηλεκτρονικής συσκευής εκκίνησης (ETD), αποτρέποντας έτσι τη τριβή μεταξύ των συστατικών του περιστροφίου και του στατορίου και αποτρέποντας την καταστροφική βλάβη.
Vibration monitoring system application diagram
Προφυλάξεις εγκατάστασης
Ασφαλής εγκατάσταση Όλα τα βίδες τοποθέτησης πρέπει να σφίγγονται στην καθορισμένη ροπή για να αποφεύγεται η χαλάρωση λόγω δονήσεων.
Επιλογή καλωδίου Για τα σήματα δονήσεων πρέπει να χρησιμοποιείται καλώδιο στροβιλισμένου ζεύγους με προστασία.
Απομόνωση καλωδίων Διατηρείται επαρκής απομόνωση μεταξύ των καλωδίων υψηλής τάσης πεδίου και των καλωδίων σήματος δονήσεων χαμηλής τάσης, ώστε να αποφεύγεται η επαγωγική ζεύξη.
Προδιαγραφές γείωσης Η ασπίδα καλωδίου πρέπει να τερματίζεται στο καθορισμένο σημείο γείωσης στην πλακέτα τερματικού συστήματος, ώστε να διασφαλίζεται ότι η συνολική αντίσταση κυκλώματος δεν υπερβαίνει το καθορισμένο όριο για τη μονάδα παρακολούθησης.Η ασπίδα θα πρέπει να συνδέεται με τη γη μόνο στο τέλος της πηγής σήματος ή όπως απαιτείται από την τεκμηρίωση σχεδιασμού του συστήματος για την αποφυγή βρόχων εδάφους..
Αερισμός και διάχυση της θερμότητας Διατηρείται διαχωρισμός εξαερισμού τουλάχιστον 30 mm γύρω από τη μονάδα.
Δοκιμές μετά την εγκατάσταση Μετά την εγκατάσταση, πραγματοποιείται δοκιμή ηλεκτρικής συνέχειας σημείο προς σημείο για να εξασφαλιστεί ότι δεν υπάρχουν βραχυκυκλώματα μεταξύ των καλωδίων σήματος και του πλαισίου του κιβωτίου.
Ετικέτες καλωδίων πεδίου Όλες οι καλωδιώσεις πεδίου πρέπει να επισημαίνονται σύμφωνα με το διάγραμμα κύκλου πριν από τη σύνδεση με τα τερματικά βίδες.
Μέθοδοι συντήρησης
Διαδικτυακή δοκιμή Το σύστημα Mark VI υποστηρίζει διαδικτυακές λειτουργικές δοκιμές συστημάτων προστασίας, συμπεριλαμβανομένων κυκλωμάτων παρακολούθησης δονήσεων,επιτρέποντας την επαλήθευση της ακεραιότητας της λογικής συναγερμού και της λογικής κίνησης κατά τη διάρκεια λειτουργίας της μονάδας.
Παρακολούθηση της κατάστασης Μέσα από τον σταθμό χειριστή HMI (Human-Machine Interface), οι χειριστές μπορούν να δουν πληροφορίες σε πραγματικό χρόνο, όπως επίπεδα δονήσεων, εύρος δονήσεων 1X και γωνία φάσης, να πραγματοποιήσουν ανάλυση τάσης,και να εφαρμόσει προγνωστική συντήρηση.
Λάθος Διαγνώριση Όταν το σύστημα ανιχνεύει ανωμαλίες όπως αποσυνδέσεις αισθητήρων, διακοπές ρεύματος ή σήματα εκτός εμβέλειας,δημιουργούνται ειδικά μηνύματα συναγερμού στο HMI για να βοηθήσει το προσωπικό συντήρησης να εντοπίσει γρήγορα το πρόβλημα.
Συχνές Ερωτήσεις
Απαιτείται βαθμονόμηση του IS200TVIBH2B;
Η κάρτα αυτή δεν έχει δυνατομετρητές και δεν απαιτεί καμία βαθμονόμηση.
Είναι η IS200TVIBH2B συμβατή με όλες τις κάρτες της σειράς Mark VIe;
Εκτός από την κάρτα VVIB, αυτή η κάρτα δεν είναι συμβατή με άλλες κάρτες της σειράς Mark VIe.
Ποιες ταχύτητες άξονα υποστηρίζει το IS200TVIBH2B;
Υποστηρίζει ταχύτητες άξονα που κυμαίνονται από 3000 έως 3600 στροφές ανά λεπτό.
