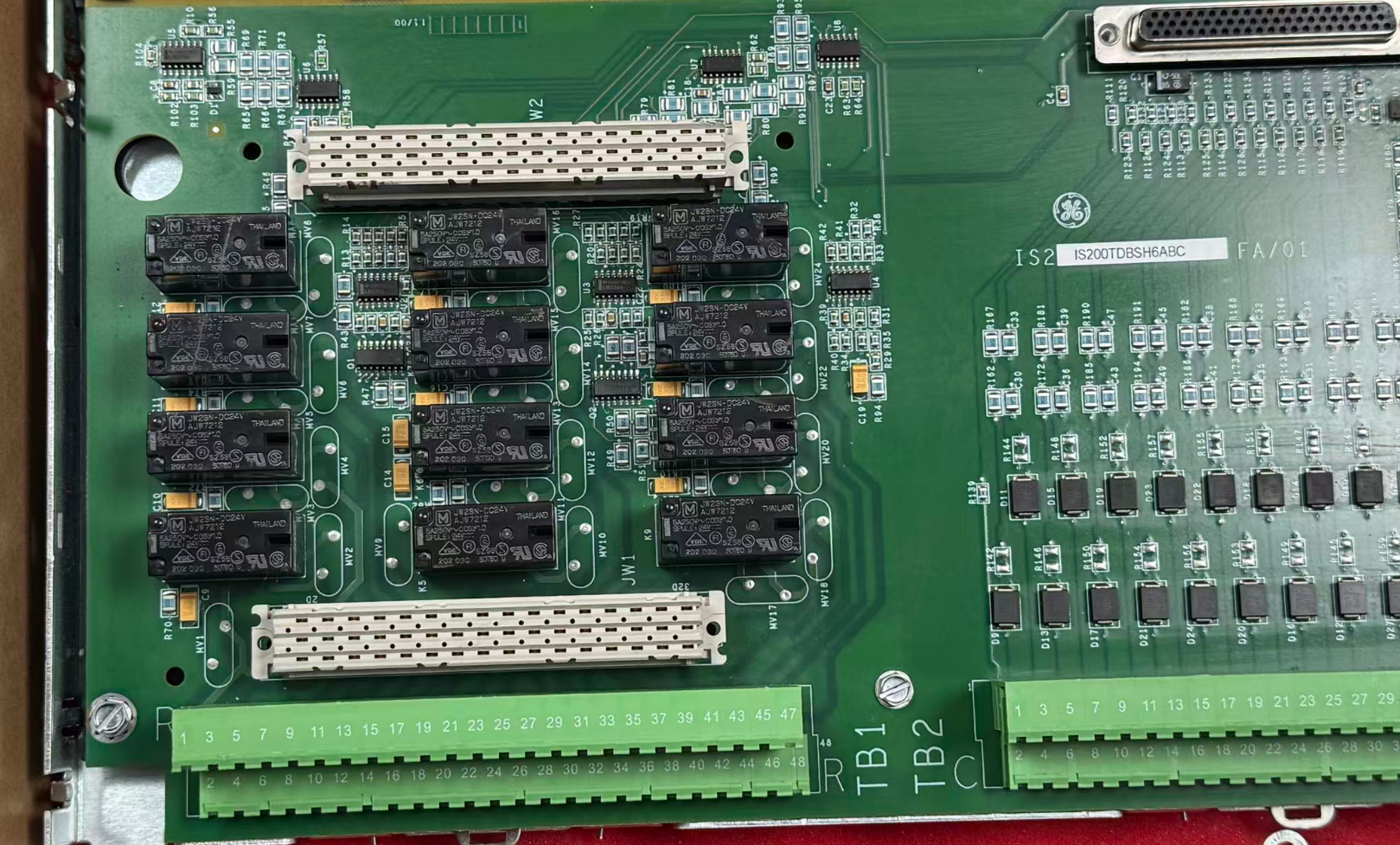

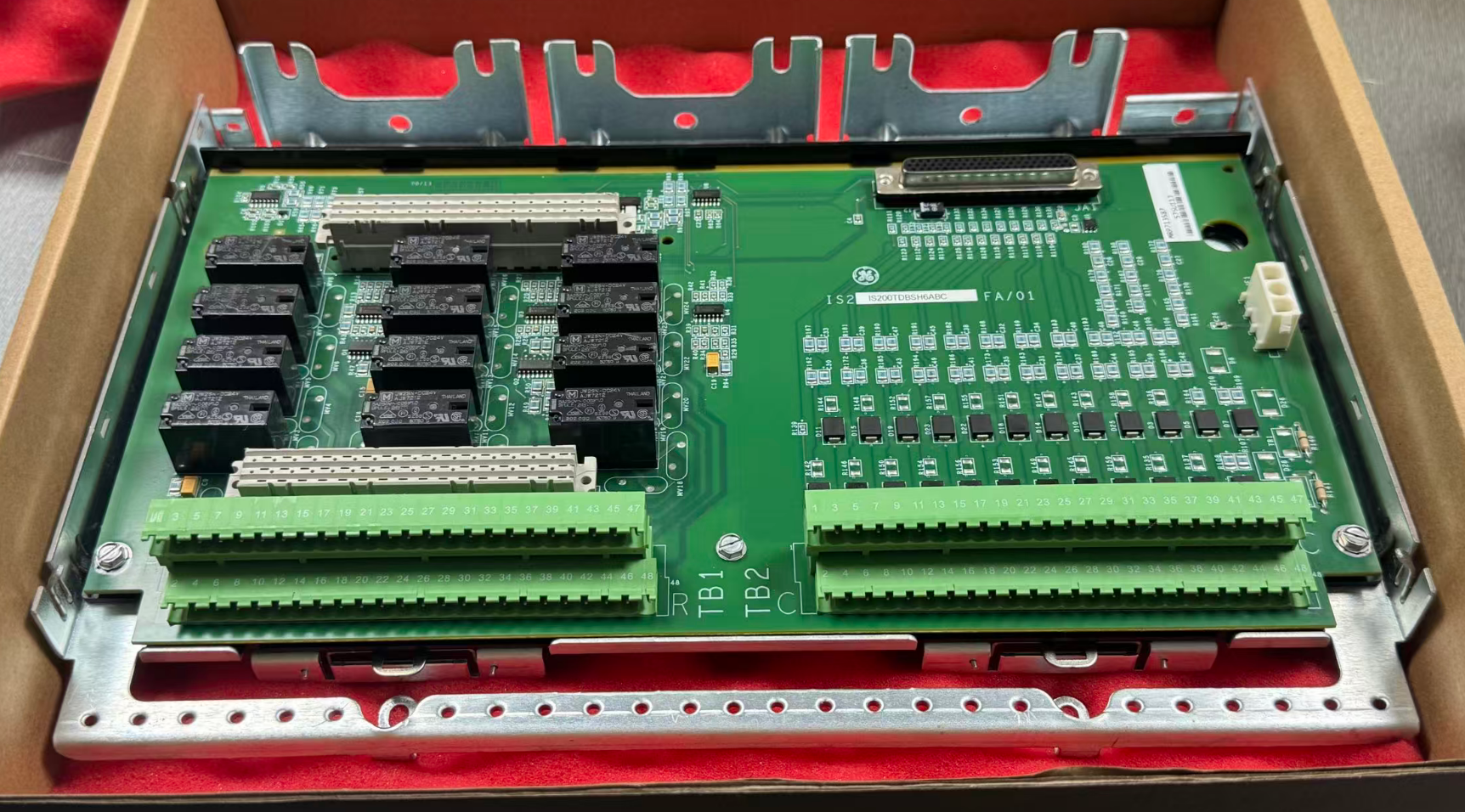

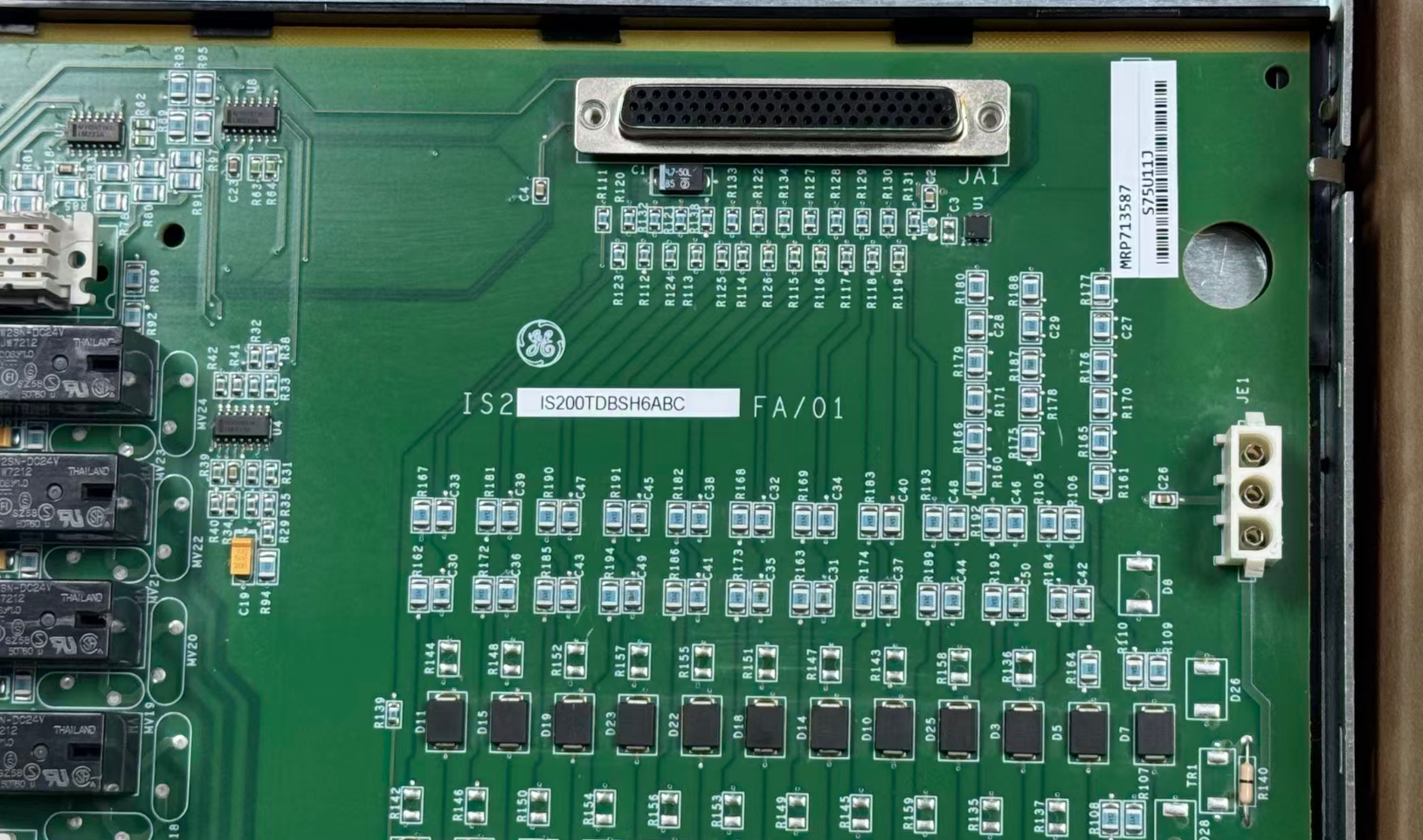

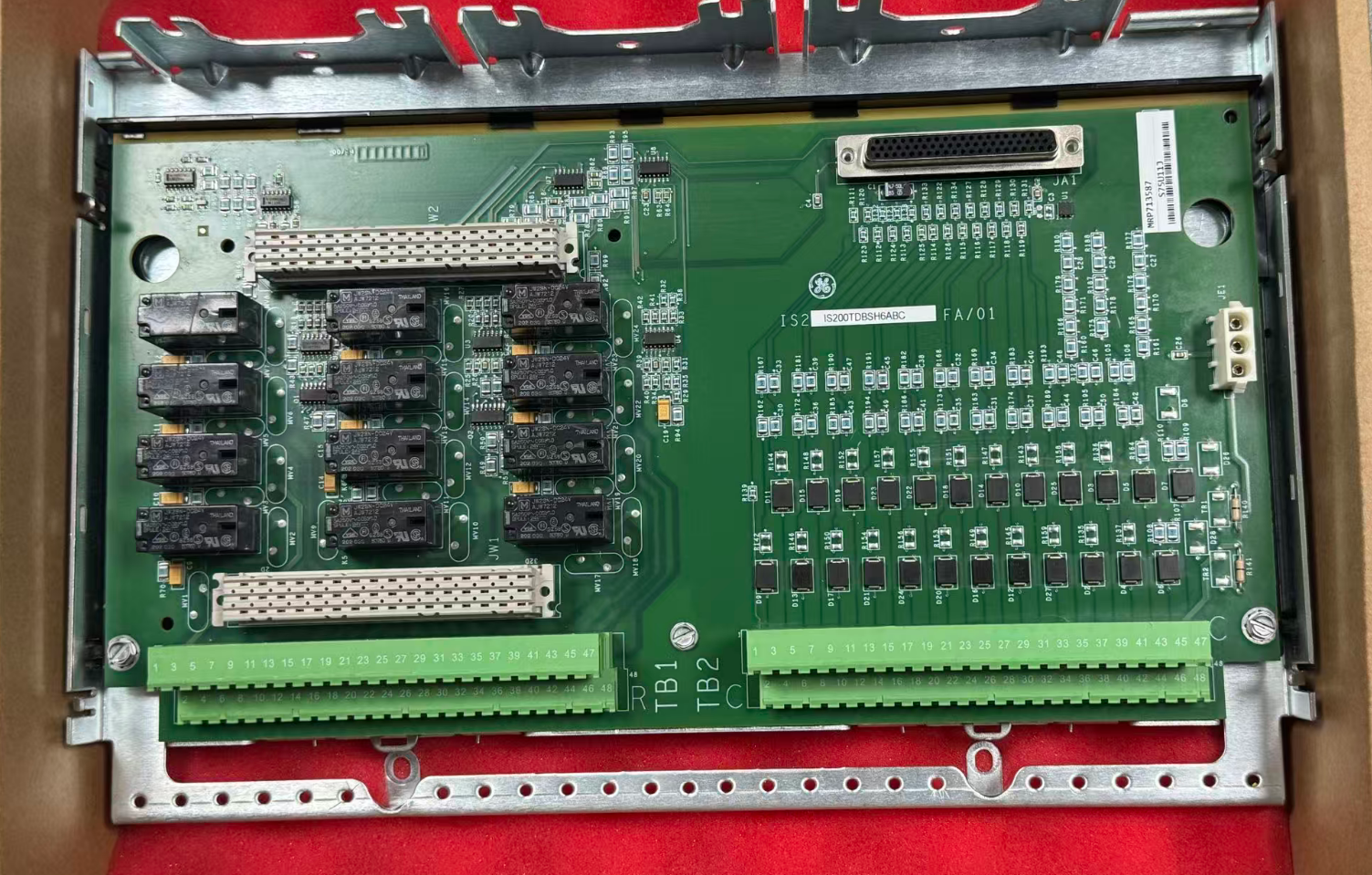

IS200TDBSH6A GE Mark VI Discrete I/O Simplex Terminal Board

Το GE IS200TDBSH6A είναι ένα διακριτό simplex terminal board.διακόπτες θερμοκρασίας, και σήματα θέσης βαλβίδας) στο σύστημα ελέγχου.Μετατρέπει τις λογικές εντολές του ελεγκτή σε έξοδα στεγνής επαφής μέσω ενσωματωμένων ρελέ για την κίνηση εξωτερικών ενεργοποιητών, όπως βαλβίδες και επαγγέλτες..

Αυτό το μοντέλο είναι το απλό αντίστοιχο της έκδοσης TMR (Triple Modular Redundant), TDBTH6A, και έχει σχεδιαστεί για μη κρίσιμα για την ασφάλεια BOP (Balance of Plant) και βοηθητικά κυκλώματα.Το προφίλ του μοντέλου "6A" είναι κρίσιμοΣημαίνει συμβατότητα 125V DC, που διαθέτει διαχωριστές τάσης και βαριστορείς οξειδίου μετάλλου (MOVs) ειδικά σχεδιασμένοι για μεταβατικούς 125V - διακρίνοντας το από την έκδοση 24V (προσθήκη "H2A").

• Διάδρομοι εισόδου: 24 δίαυλοι, απομονωμένοι σε ομάδα (συμβατό με στεγνή επαφή)
• Εισερχόμενη τάση υγρασίας: 100-145 V DC (ονομαστική 125 V DC)
• Διάδρομοι εξόδου: 12 αναμεταδιδόμενοι SPDT τύπου-C
• Κατηγορία επαφής: 0,6 A @ 125 V DC / 3,15 A @ 24 V DC / 120 V AC
• Λογική ισχύς: +5 V DC (από το πακέτο PDIO)
• Δυναμικό πεδίου: εξωτερικό 125 V συνεχές ρεύμα (προμηθεύεται από τον χρήστη)
• Δυνατότητα απομόνωσης: 1500 Vrms (κανάλι-πίσω επίπεδο)
• Θερμοκρασία λειτουργίας: -30°C έως +65°C
• Σχετική υγρασία: 5-95% RH (μη συμπυκνωτική)
• Εγκατάσταση: Σιδηροτροχιά DIN ή εγκατάσταση επίπεδης επιφάνειας

ΓΕ-EX2000.pdf

• Το μοντέλο αυτό, που χρησιμεύει ως απλή εναλλακτική λύση στην έκδοση TMR, εξαλείφει την ανάγκη για υλικό TMR σε μη κρίσιμους βρόχους,μείωση του κόστους κατά περίπου 50% σε σύγκριση με την έκδοση TMR, ενώ παράλληλα μειώνεται το κόστος των ντουλαπιών και το απόθεμα ανταλλακτικών.
• Υποστηρίζει άμεσα τις συσκευές πεδίου 125V DC που βρίσκονται συνήθως σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, εξαλείφοντας την ανάγκη για εξωτερικούς μετατροπείς σήματος και απλοποιώντας την αρχιτεκτονική του συστήματος.
• Ο σχεδιασμός χρησιμοποιεί διακριτά εξαρτήματα και όχι υψηλά επίπεδα ολοκλήρωσης, προσφέροντας μεγαλύτερη ευελιξία για μελλοντική συντήρηση και αντικατάσταση συγκεκριμένων εξαρτημάτων.
• Σχεδιασμένο για ένα ευρύ βιομηχανικό εύρος θερμοκρασιών, αντέχει στα σκληρά περιβάλλοντα λειτουργίας των εργοστασίων ηλεκτρικής ενέργειας.διασφάλιση υψηλής αξιοπιστίας και αντοχής.
• Υποστηρίζει online hot-swapping και χρησιμοποιεί ενσωματωμένο EEPROM για να εντοπίζει αυτόματα τύπους καναλιών, επιτρέποντας την αντικατάσταση οποιουδήποτε τερματικού μπλοκ σε μόλις 3 λεπτά.

1. Ελέγξτε περιοδικά την ακεραιότητα της συμμορφικής επικάλυψης για την πρόληψη βραχείων κυκλωμάτων πλακέτων που προκαλούνται από χημική διάβρωση ή φυσική βλάβη
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Κατά τη διάρκεια της στάσης λειτουργίας του εξοπλισμού για συντήρηση,Ελέγξτε την σφραγιστικότητα των συσσωρευτών σιδηροδρόμου DIN ή των βιδών τοποθέτησης και αφαιρέστε την συσσωρευμένη σκόνη από την επιφάνεια του πίνακα για να εξασφαλιστεί η βέλτιστη απώλεια θερμότητας και η απόδοση μόνωσης

Σε ένα μεγάλο εργοστάσιο παραγωγής ηλεκτρικής ενέργειας συνδυασμένου κύκλου, η ομάδα μηχανικών αναβαθμίζει το κεντρικό τερματικό I/O στο μοντέλο IS200TDBTH6A για να αποτρέψει τον θόρυβο υψηλής συχνότητας από την ενεργοποίηση ψευδών συναγερμών διακοπής λειτουργίας.

Χάρη στο ανώτερο φίλτρο υλικού της μονάδας και τις δυνατότητες καταστολής τάσης 12V RMS AC, ο θόρυβος υψηλής συχνότητας απομονώθηκε αποτελεσματικά, αυξάνοντας την ακρίβεια μετάδοσης σήματος στο 100%.

Μετά την αναβάθμιση, το εργοστάσιο όχι μόνο εξαλείφει τον κίνδυνο μη προγραμματισμένων διακοπών που προκαλούνται από ψευδείς συναγερμούς, αλλά επιτυγχάνει επίσης ακριβή έλεγχο των βοηθητικών εξοπλισμών μέσω σταθερών εξόδων ρελέ,σημαντική βελτίωση της συνολικής λειτουργικής αποτελεσματικότητας και ασφάλειας της μονάδας.
