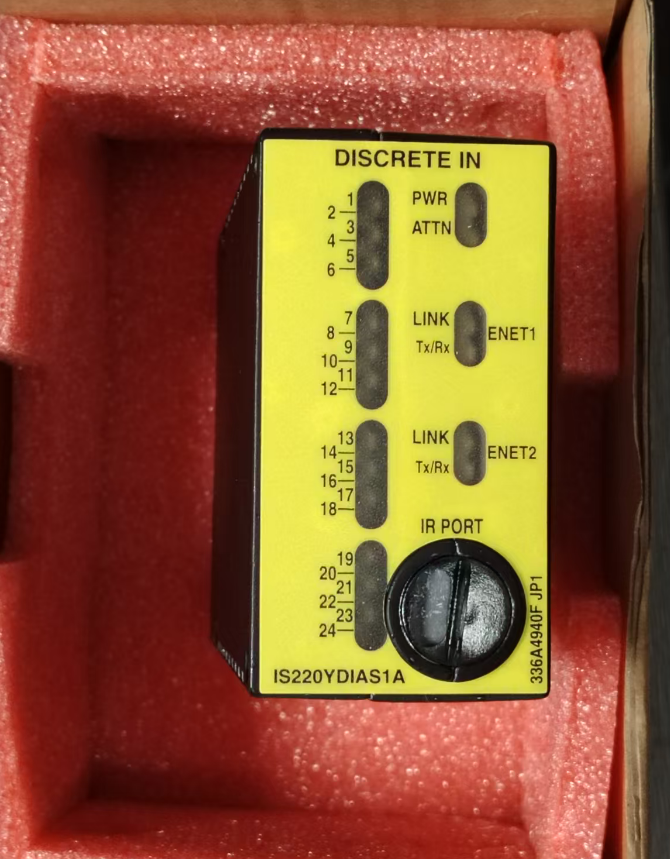

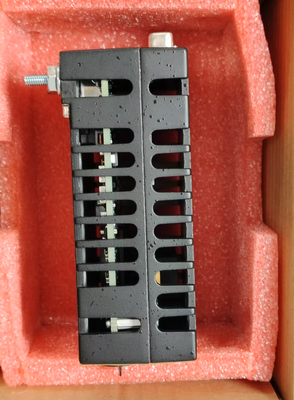

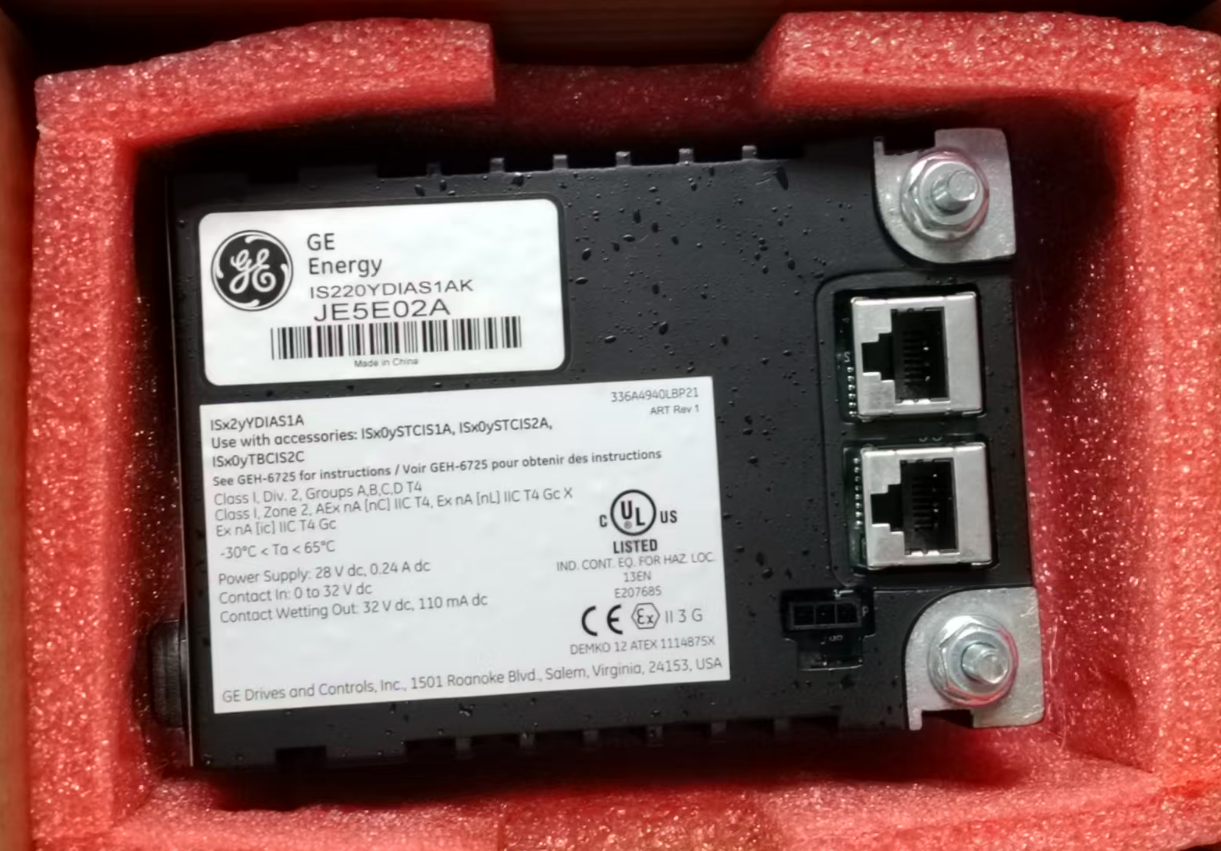

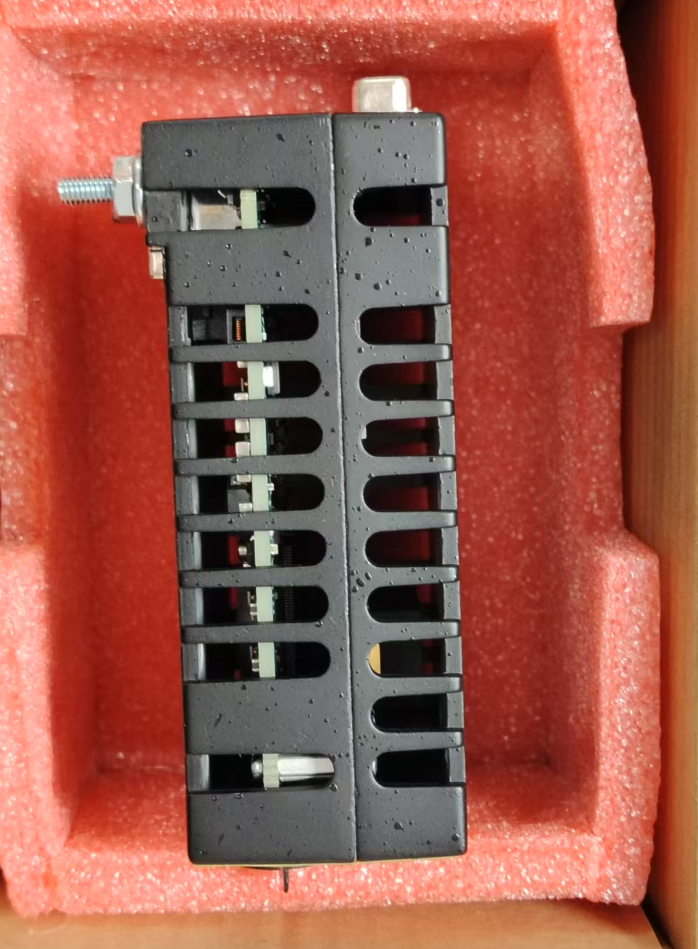

IS220YDIAS1A GE Mark VIe

Το IS220YDIAS1A είναι μια μονάδα διακριτών/μεταγωγικών εισόδων (I/O Pack) υψηλής αξιοπιστίας, που αναπτύχθηκε από την General Electric για τα συστήματα ελέγχου και λειτουργικής ασφάλειας Mark VIe / Mark VIeS. Αυτή η μονάδα χρησιμοποιείται κυρίως για την απόκτηση σημάτων μεταγωγής ξηρής επαφής και υγρής επαφής από βιομηχανικές συσκευές πεδίου και χρησιμοποιείται ευρέως σε βαρέως τύπου αεριοστρόβιλους, ατμοστρόβιλους και εφαρμογές ελέγχου βιομηχανικού αυτοματισμού μεγάλης κλίμακας.

Η κύρια λειτουργία της μονάδας είναι η απόκτηση σημάτων μεταγωγής ξηρής επαφής από βιομηχανικά περιβάλλοντα πεδίου (όπως κατάσταση έναρξης/διακοπής εξοπλισμού, θέσεις ανοίγματος/κλεισίματος βαλβίδων και σήματα επαφής βλάβης). Καταστέλλει την ηλεκτρομαγνητική παρεμβολή μέσω ενσωματωμένων κυκλωμάτων ηλεκτρικής απομόνωσης, μετατρέπει τα σήματα σε ψηφιακά σήματα αναγνωρίσιμα από τον ελεγκτή και τα μεταδίδει στο σύστημα ελέγχου GE Mark VIe.

• Σχεδιασμός Υψηλής Αξιοπιστίας: Κατάλληλο για σκληρά βιομηχανικά περιβάλλοντα, με αντοχή σε κραδασμούς, υγρασία και διακυμάνσεις θερμοκρασίας.
• Επιδόσεις Γρήγορης Απόκρισης: Διαθέτει ενσωματωμένο κύκλωμα ανίχνευσης σήματος υψηλής ταχύτητας με χρόνο απόκρισης σήματος ≤ 1 ms, επιτρέποντας την ακριβή λήψη παροδικών σημάτων μεταγωγής επιπέδου χιλιοστού του δευτερολέπτου.
• Ευέλικτη Διαμόρφωση: Κάθε κανάλι διαθέτει ανεξάρτητο ενδεικτικό LED κατάστασης, διευκολύνοντας τη γρήγορη διάγνωση και αντιμετώπιση προβλημάτων.
• Προηγμένες Δυνατότητες Διάγνωσης: Η μονάδα διαθέτει ολοκληρωμένες ενσωματωμένες λειτουργίες διάγνωσης που παρακολουθούν την κατάσταση του καναλιού και την υγεία της επικοινωνίας σε πραγματικό χρόνο.
• Διασφάλιση Πιστοποίησης Ασφάλειας: Πιστοποιημένο κατά τα πρότυπα UL και CE, καθιστώντας το κατάλληλο για χρήση τόσο σε επικίνδυνες όσο και σε μη επικίνδυνες τοποθεσίες.
• Λογισμικά Προγραμματιζόμενη Φιλτράρισμα: Φιλτράρει αποτελεσματικά τα σφάλματα σήματος που προκαλούνται από ισχυρές ηλεκτρομαγνητικές παρεμβολές από μετατροπείς και κινητήρες σταθμών παραγωγής ενέργειας.

1. Προετοιμασία: Ελέγξτε την αντιστατική συσκευασία της νέας μονάδας και φορέστε αντιστατικό βραχιόλι (ESD Wrist Strap).

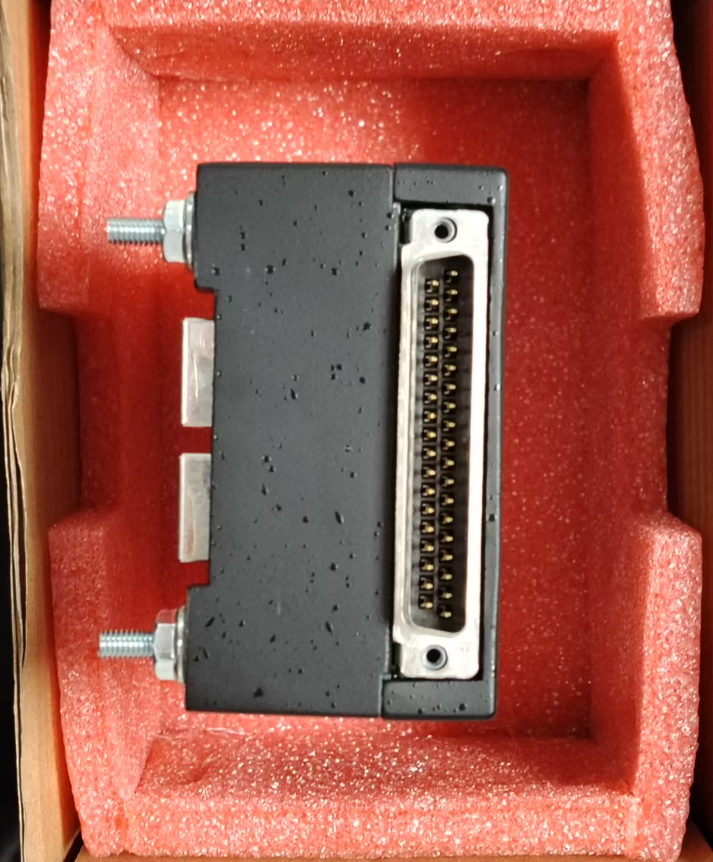

2. Ευθυγράμμιση: Ευθυγραμμίστε τον σύνδεσμο D-Sub υψηλής πυκνότητας στο IS220YDIAS1A με την αντίστοιχη υποδοχή στην πλακέτα ακροδεκτών.
3. Στερέωση και Κλείδωμα: Σφίξτε απαλά τις βίδες στερέωσης και στις δύο πλευρές της μονάδας για να εξασφαλίσετε καλή ηλεκτρική επαφή και ασφαλές κλείδωμα (αποφύγετε το υπερβολικό σφίξιμο).
4. Σύνδεση Καλωδίου Ethernet: Συνδέστε το καλώδιο Ethernet IONet διπλής θύρας στη θύρα RJ-45 στο επάνω μέρος της μονάδας.
5. Διαμόρφωση Συστήματος: Αναθέστε τη νέα μονάδα στο λογισμικό διαμόρφωσης ToolboxST και αναπτύξτε το αρχείο διαμόρφωσης.

Στο σύστημα ελέγχου ατμοστροβίλου ενός θερμοηλεκτρικού σταθμού, η μονάδα IS220YDIAS1A είναι υπεύθυνη για την απόκτηση διακριτών σημάτων από διάφορους αισθητήρες, όπως σήματα επαφής από διακόπτες θερμοκρασίας και διακόπτες πίεσης. Αυτά τα σήματα αντικατοπτρίζουν την κατάσταση λειτουργίας του εξοπλισμού και η μονάδα μεταδίδει τα ληφθέντα σήματα στο σύστημα ελέγχου για ανάλυση και επεξεργασία.

Η μονάδα είναι επίσης ικανή να ρυθμίζει την ταχύτητα περιστροφής του ατμοστροβίλου και να εκτελεί εργασίες όπως η εμπλοκή του φρένου, ο αυτόματος προσδιορισμός της θερμικής κατάστασης, η επιλογή της λειτουργίας εκκίνησης, η επιτάχυνση και η διατήρηση σταθερής ταχύτητας 3.000 σ.α.λ.

Πόσα κανάλια εισόδου έχει το IS220YDIAS1A;
Αυτή η μονάδα παρέχει 32 κανάλια διακριτών εισόδων.

Τι τύπους σημάτων εισόδου υποστηρίζει το IS220YDIAS1A;
Υποστηρίζει σήματα ξηρής επαφής (παθητική επαφή) και υγρής επαφής, και είναι συμβατό με ενεργά σήματα PNP/NPN 24V DC. Το εύρος τάσης εισόδου είναι 24V DC έως 32V DC.

Ποιο είναι το εύρος θερμοκρασίας λειτουργίας του IS220YDIAS1A;
Το εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +85°C.

Ποια είναι η περίοδος εγγύησης για αυτήν τη μονάδα;
Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
