IS220PDIOH1A ΓΕ σήμα VIe

• Θερμοκρασία λειτουργίας: -40°C έως +70°C (έως +85°C για ορισμένα μοντέλα)
• Θερμοκρασία αποθήκευσης: -55°C έως +90°C
• Σχετική υγρασία: 5%-95% (μη συμπυκνωτική)
• Αξιολόγηση προστασίας: IP20
• Η τάση τροφοδοσίας: 24 V DC (περίοδος λειτουργίας: 9-36 V DC)
• Κατανάλωση ενέργειας: < 4 W
• Υποστηρίζει διάφορες συνθήκες διαμόρφωσης, συμπεριλαμβανομένης της απλής, της διπλής εφεδρείας και της τριπλής εφεδρείας (TMR)
• Είναι συμβατό με τα συστήματα TMR και υποστηρίζει εφαρμογές επιπέδου ασφάλειας SIL 2
• Διαθέτει σχεδιασμό θερμής εναλλαγής (Σημείωση: Η λειτουργία πρέπει να εκτελείται με το ρεύμα απενεργοποιημένο), επιτρέποντας τη συντήρηση ή την αντικατάσταση χωρίς διαταραχή της συνολικής λειτουργίας.

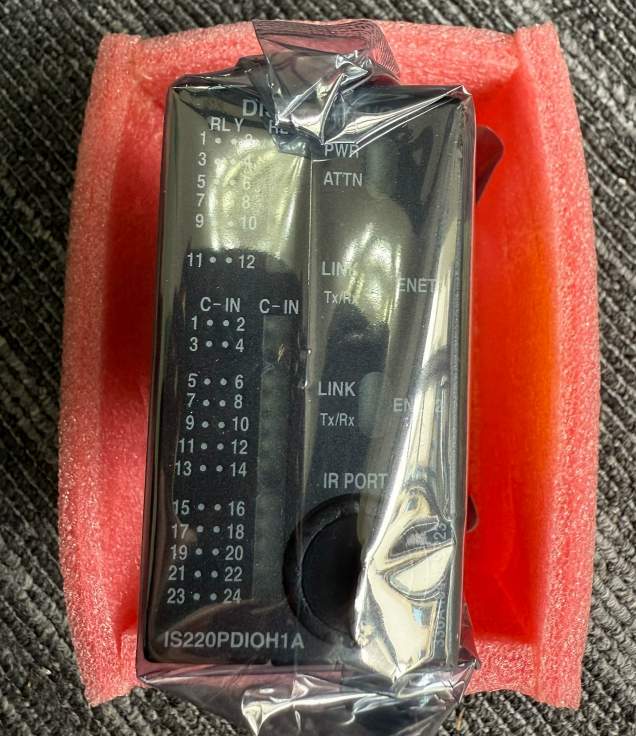

Ο IS220PDIOH1A είναι μια πολύ ολοκληρωμένη διακριτή μονάδα εισόδου/εξόδου (I/O) που σχεδιάστηκε από τη GE για τη σειρά Mark VIe Speedtronic συστημάτων ελέγχου.Ως ζωτικής σημασίας συστατικό ενός κατανεμημένου συστήματος ελέγχου (DCS), η ενότητα αυτή χρησιμοποιείται κυρίως για την απόκτηση ψηφιακών σημάτων από συσκευές πεδίου και τα σήματα ελέγχου εξόδου με βάση οδηγίες από το σύστημα ελέγχου,Η λειτουργία του είναι κρίσιμη γέφυρα μεταξύ των συσκευών πεδίου, όπως αισθητήρες και ενεργοποιητές, και του συστήματος ελέγχου..
Συνήθως αναφέρεται στη βιομηχανία ως "PDIO" (Discrete I/O Pack), η βασική φιλοσοφία σχεδιασμού της ενότητας είναι να ενσωματώνει σε μεγάλο βαθμό τόσο τις ψηφιακές λειτουργίες εισόδου όσο και τις ψηφιακές λειτουργίες εξόδου σε ένα ενιαίο PCB,παρέχοντας μια ολοκληρωμένη λύση για την απόκτηση δεδομένων από και τον έλεγχο συσκευών πεδίου, όπως επαφέςΑνταλλάσσει δεδομένα σε πραγματικό χρόνο με τον ελεγκτή Mark VIe μέσω διπλού 100 Mbps full-duplex IONet Ethernet, εξασφαλίζοντας εξαιρετικά μικρούς χρόνους απόκρισης.

Σε ένα συγκεκριμένο εργοστάσιο ηλεκτρικής ενέργειας, η χρήση αυτής της μονάδας για την παρακολούθηση δεδομένων απόδοσης σε πραγματικό χρόνο από την ατμογεννήτρια έχει βελτιώσει σημαντικά το επίπεδο της παρακολούθησης της λειτουργίας.Με τη συλλογή διαφόρων παραμέτρων λειτουργίας από την ατμογεννήτρια, η ενότητα παρέχει ακριβή υποστήριξη δεδομένων σε πραγματικό χρόνο για το σύστημα ελέγχου.

1. Εγκατάσταση της πλακέτας τερματικού συστήματος: Εγκατάσταση με ασφάλεια της επιλεγμένης πλακέτας τερματικού συστήματος (TDBS ή TDBT)
2. Εισαγωγή της μονάδας: Εισαγωγή του πακέτου PDIO I/O απευθείας στον σύνδεσμο της πλακέτας τερματικού.
3. Μηχανολογική στερέωση: Ασφαλίστε τη μονάδα με μηχανικό τρόπο χρησιμοποιώντας τα συρματοειδή πτυχά δίπλα στις θύρες Ethernet. Τα πτυχά γλιστρούν σε αντίστοιχα στήθια τοποθέτησης στο τερματικό μπλοκ
4. Σύνδεση Ethernet: Σύνδεση ενός ή δύο καλωδίων Ethernet.
5. Σύνδεση ισχύος: Συνδέστε τον σύνδεσμο ισχύος τριών πινών σε πηγή ισχύος για την παροχή ενέργειας στη μονάδα
6. Διαμόρφωση λογισμικού: Εάν είναι απαραίτητο, χρησιμοποιήστε το πρόγραμμα ToolboxST για τη διαμόρφωση του πακέτου I/O
