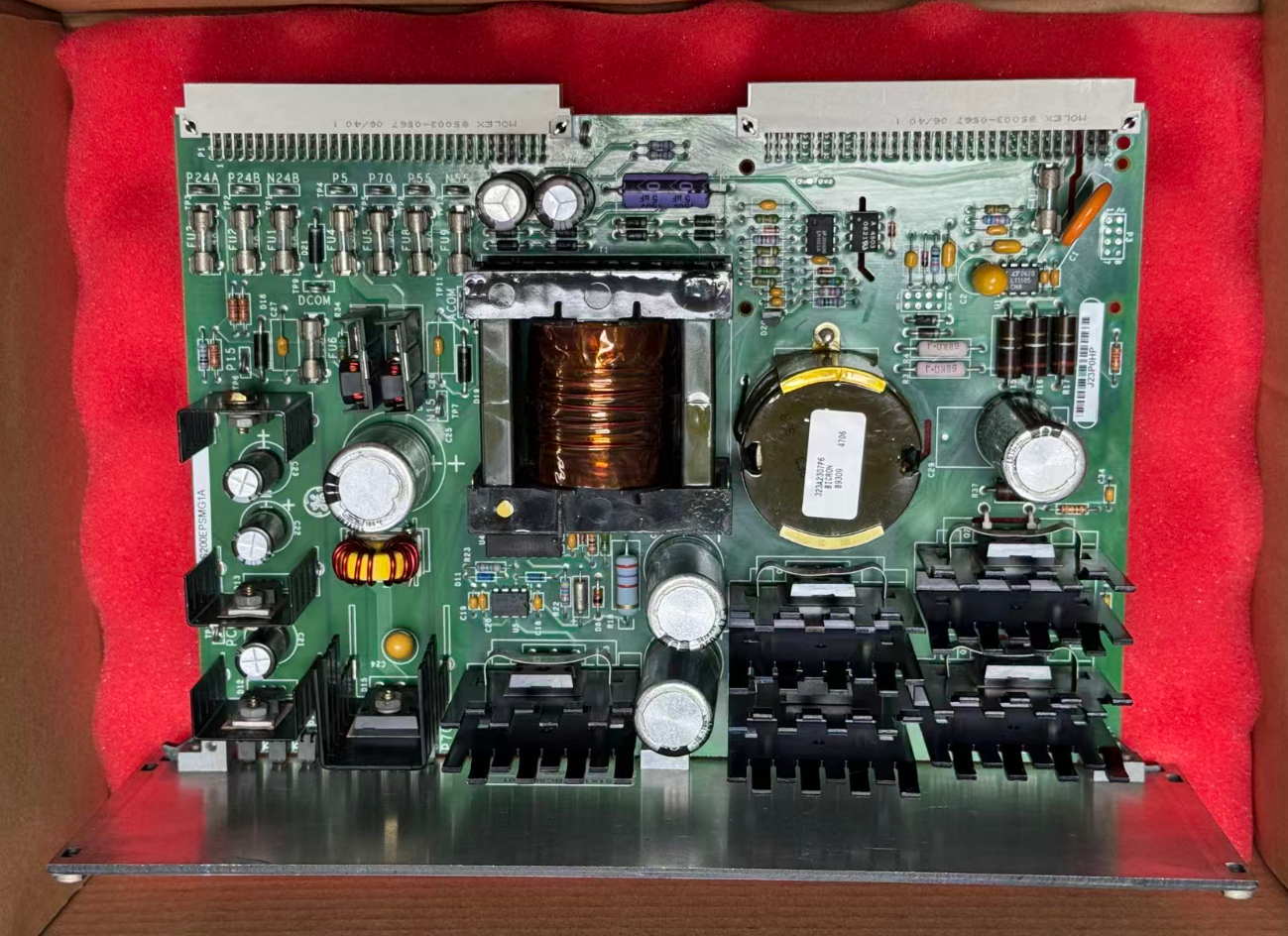

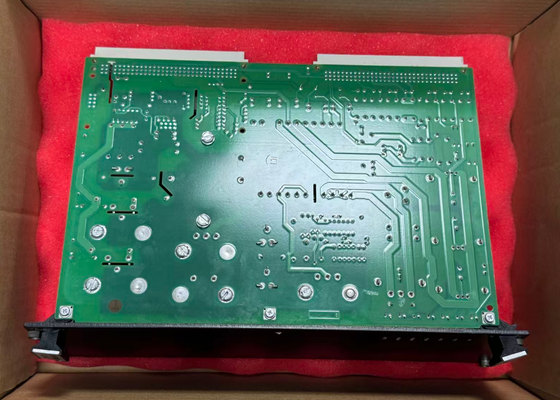

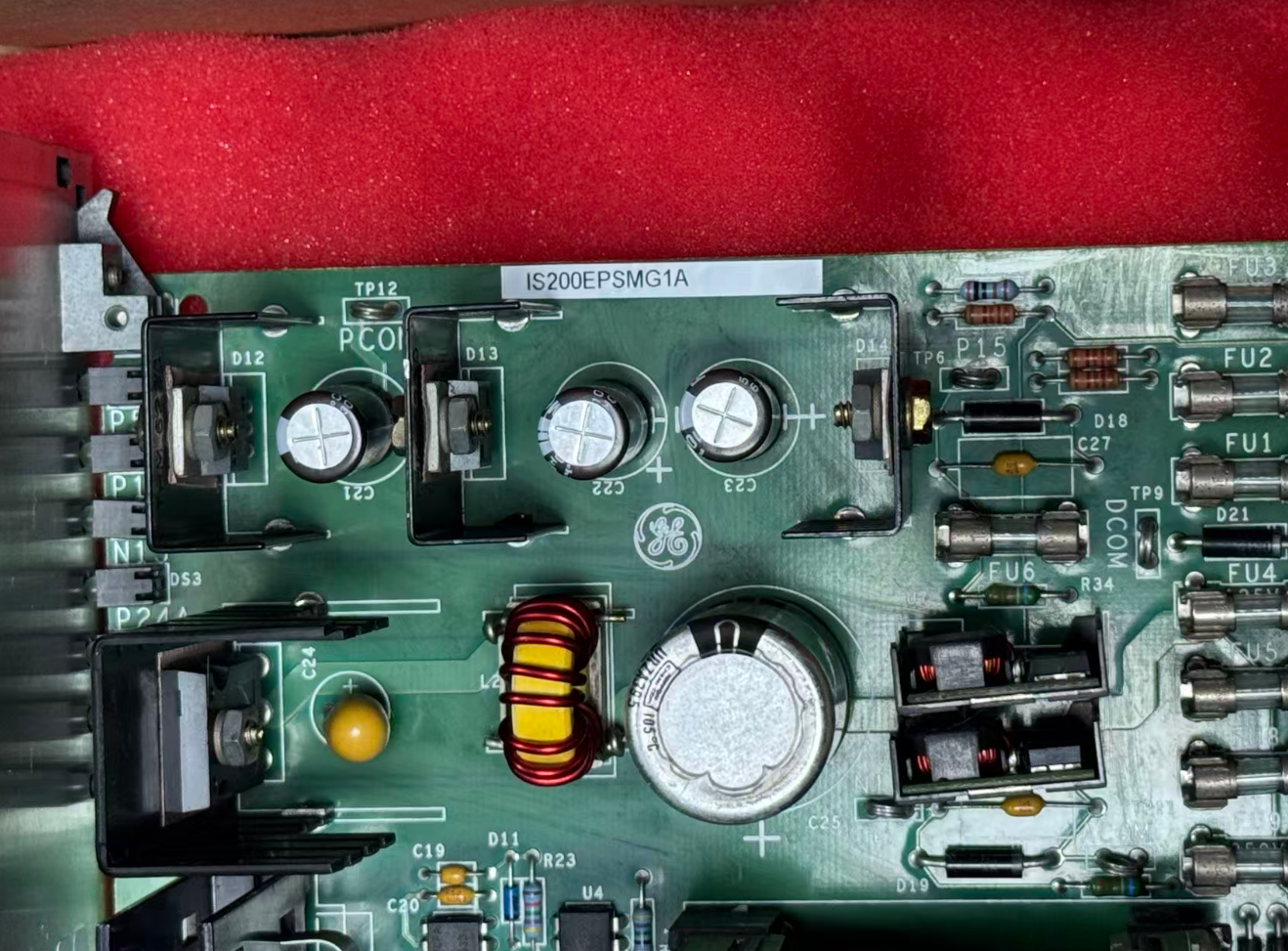

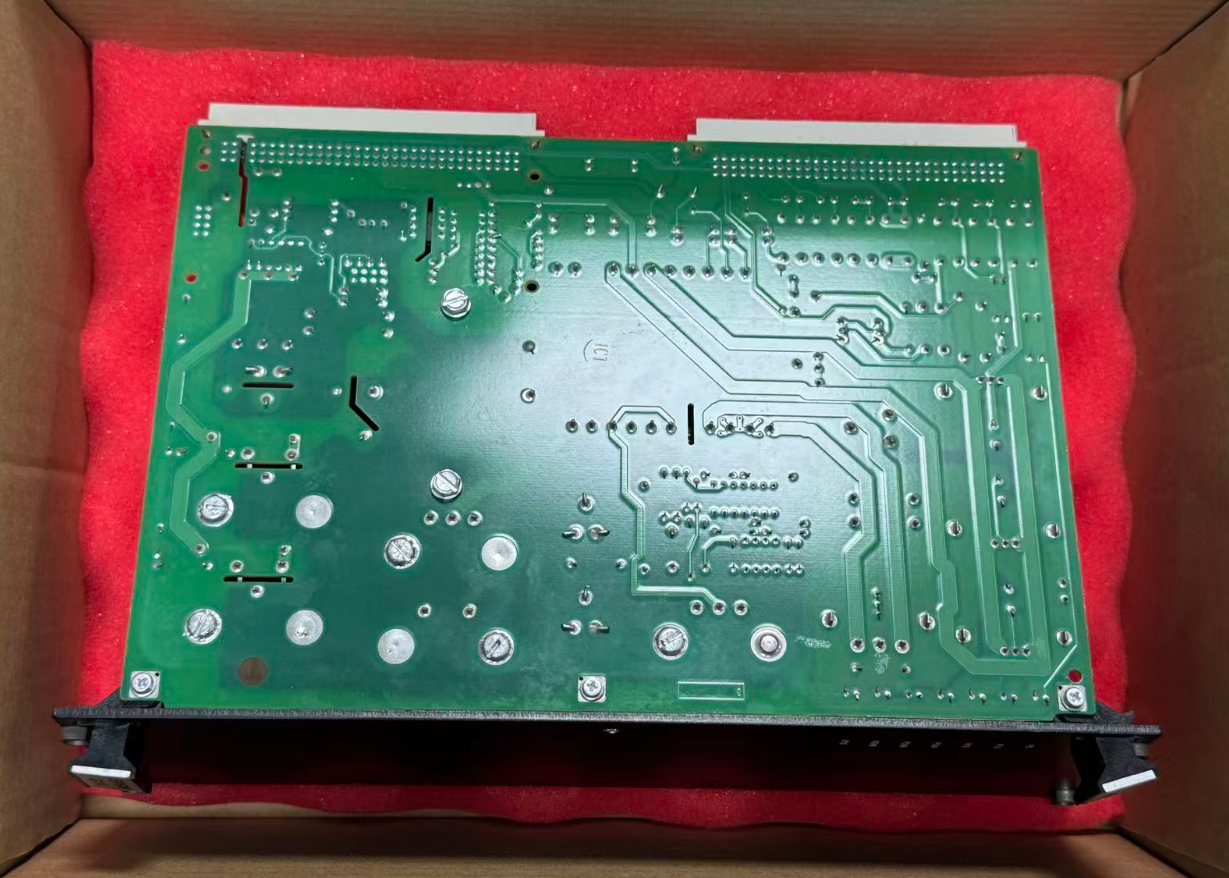

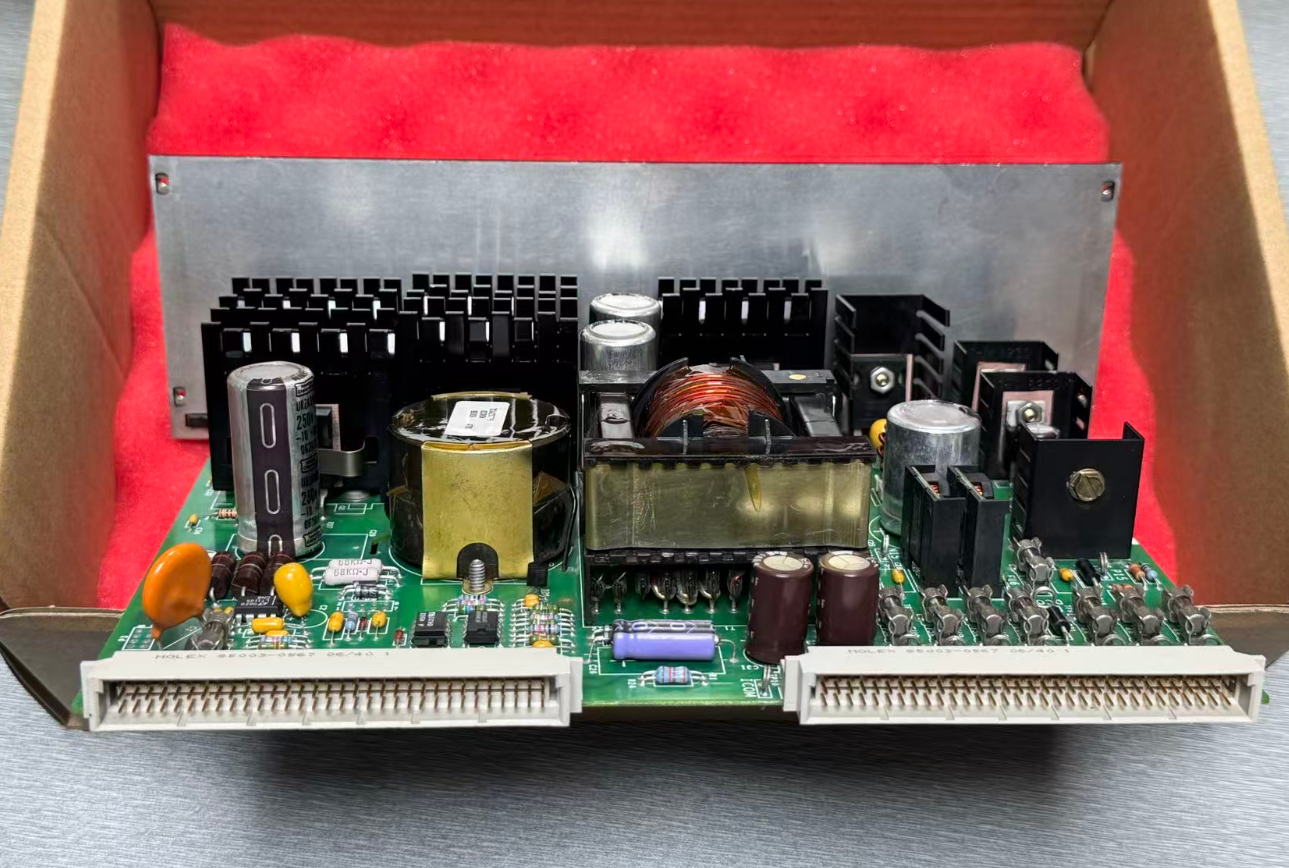

IS200EPSMG1A GE Mark VI

Η IS200EPSMG1A είναι η μονάδα μετατροπής ισχύος του πυρήνα στην αλυσίδα τροφοδοσίας ισχύος του συστήματος ελέγχου διέγερσης EX2100.Η ενότητα αυτή λαμβάνει εισροή 125V συνεχούς ρεύματος από τη μονάδα διανομής ισχύος IS200EPDMG1B και, μέσω μιας αρχιτεκτονικής κυκλώματος δύο σταδίων που αποτελείται από έναν εσωτερικό ρυθμιστή μπουκ και έναν μετατροπέα σπρώξιμο-σύνδεσης,μετατρέπει με ακρίβεια σε πολλαπλά απομονωμένα ελεγχόμενα ενεργειακά πηγές που απαιτούνται από το σύστημα ελέγχου.

Συγκεκριμένα, ο ρυθμιστής buck μετατρέπει την τάση εισόδου σε ενδιάμεση τάση 50 V DC, η οποία στη συνέχεια επεξεργάζεται από τον μετατροπέα push-pull για να παράγει πολλαπλά κανάλια εξόδου.ο μετασχηματιστής εντός του μετατροπέα σπρώξιμο-σύνδεσης παρέχει απομόνωση υψηλής τάσης μεταξύ της παροχής ισχύος εισόδου και των εξόδων του συστήματος ελέγχου.

• Θερμοκρασία λειτουργίας: -40°C έως +70°C
• Σχετική υγρασία: 5% έως 95% (μη συμπυκνωτική)
• Ανεκτικότητα σε δονήσεις: 0,05g RMS, 57 Hz έως 250 Hz
• Αντιδράσεις: 5g, 22 ms
• Μέθοδος τοποθέτησης: εγκατάσταση ηλεκτρικής πρίζας EPBP

• Συστήματα ελέγχου διέγερσης για τις ατμογεννήτριες και τις αεριογεννήτριες σε θερμικές μονάδες ηλεκτροπαραγωγής (καρβουνογενείς και αεριογενείς)
• Συστήματα ελέγχου διέγερσης για υδροστροβίλους σε υδροηλεκτρικούς σταθμούς
• Συστήματα διέγερσης για συμβατικά νησιά σε πυρηνικά εργοστάσια
• Συστήματα διέγερσης για συμπιεστές και αντλίες στη βιομηχανία πετρελαίου και φυσικού αερίου
• Συστήματα διέγερσης για αντιδραστήρες και διαχωριστές στη χημική βιομηχανία
• Συστήματα ελέγχου διέγερσης για ανεμογεννήτριες σε αιολικά πάρκα
• Έργα αιολικής ενέργειας στην ξηρά και στην θάλασσα
• Συστήματα ελέγχου βιομηχανικής αυτοματοποίησης μεγάλης κλίμακας

Σε ένα εργοστάσιο παραγωγής ηλεκτρικής ενέργειας με υψηλή ανάλυση που βρίσκεται σε ένα κρύο κλίμα, το σύστημα GE EX2100 αντιμετώπισε επανειλημμένα αποτυχίες εκκίνησης μετά από διακοπή χειμερινής συντήρησης.Το διαγνωστικό LED στο IS200EPSMG1A module παρέμεινε απενεργοποιημένο μέχρι οι τεχνικοί να προθερμίσουν το ντουλάπι, οπότε επέστρεψε στην κανονική λειτουργία.

Η περίπτωση αυτή δείχνει ότι μετά από παρατεταμένη διακοπή λειτουργίας σε κρύο περιβάλλον, τα εσωτερικά στοιχεία της μονάδας ενδέχεται να παρουσιάσουν καθυστερήσεις εκκίνησης λόγω χαμηλών θερμοκρασιών.Συνιστάται η εγκατάσταση συσκευών θέρμανσης σε θερμοκρασίες εξαιρετικά κρύες περιοχές..

Πόσες μονάδες EPSM μπορούν να εγκατασταθούν στο πλατό πλάνο EPBP;
Μέχρι τρεις μονάδες EPSM μπορούν να εγκατασταθούν στο πίσω πλάνο EPBP για την παροχή ενέργειας λογικού επιπέδου στους ελεγκτές.

Υποστηρίζει το IS200EPSMG1A μια περιττή διαμόρφωση;
Στο σύστημα ελέγχου διέγερσης EX2100, κάθε ελεγκτής (M1, M2 και C) τροφοδοτείται από τρεις ανεξάρτητες μονάδες EPSMG1, παρέχοντας N + 1 υπερβολική ισχύ.

Ποιες είναι οι απαιτήσεις τροφοδοσίας για το IS200EPSMG1A;
Η είσοδος είναι 125 V συνεχούς ρεύματος, που τροφοδοτείται από τη μονάδα διανομής ισχύος EPDM.

Ποια είναι η περίοδος εγγύησης για αυτή τη μονάδα;
Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
