IS420YAICS1B GE Mark VIe

Η κύρια λειτουργία του IS420YAICS1B είναι η δημιουργία ηλεκτρικής διεπαφής μεταξύ του Ethernet I/O και του μπλοκ ακροδεκτών αναλογικής εισόδου/εξόδου, επιτρέποντας την ανταλλαγή δεδομένων μεταξύ σημάτων αισθητήρων πεδίου και του συστήματος ελέγχου.

Μετατρέπει με ακρίβεια αναλογικά σήματα από τον φυσικό κόσμο—όπως θερμοκρασία, πίεση, δόνηση και στάθμη υγρού—σε ψηφιακά σήματα για επεξεργασία από τον ελεγκτή, ενώ ταυτόχρονα μετατρέπει τις ψηφιακές εντολές του ελεγκτή σε αναλογικά σήματα για την οδήγηση ενεργοποιητών.

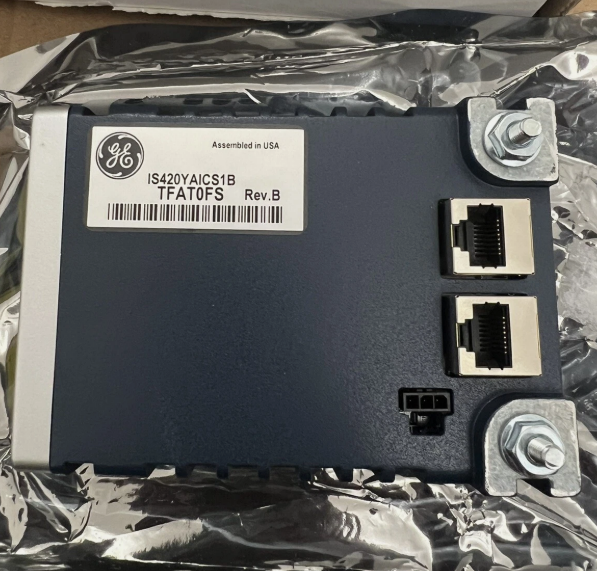

Στο επίπεδο επικοινωνίας, η μονάδα είναι εξοπλισμένη με διπλές διεπαφές Ethernet RJ45 που μπορούν να συνδεθούν απευθείας στο δίκτυο IONet του συστήματος ελέγχου, υποστηρίζοντας τοπολογίες αλυσιδωτής σύνδεσης (daisy-chain) ή αστεριού (star). Αυτός ο σχεδιασμός απελευθερώνει τις μονάδες I/O από τον περιορισμό της θέσης του κύριου ερμαρίου ελέγχου, επιτρέποντας την ανάπτυξή τους σε όλο το εργοστάσιο για την επίτευξη πραγματικού κατανεμημένου ελέγχου.

Η μονάδα εκτελεί το λειτουργικό σύστημα πραγματικού χρόνου QNX Neutrino και είναι εξοπλισμένη με επεξεργαστή διπλού πυρήνα AMD G-Series 1,6 GHz και μνήμη DDR3 2 GB, παρέχοντας ισχυρές δυνατότητες επεξεργασίας δεδομένων.

• Υποστηρίζει 10 αναλογικές εισόδους και 2 αναλογικές εξόδους
• ADC 16-bit με ακρίβεια εισόδου 0,1% της πλήρους κλίμακας και ακρίβεια εξόδου ±0,5%
• Υποστηρίζει λειτουργίες Simplex και TMR (Triple-Mode Redundancy)
• Ολοκληρωμένες δυνατότητες αυτοδιάγνωσης
• Θερμοκρασία λειτουργίας: -40°C έως +70°C
• Υλικά υψηλής ποιότητας με επικάλυψη για ενισχυμένη αντοχή στη διάβρωση και την υγρασία

• Επιθεώρηση Εγκατάστασης: Βεβαιωθείτε ότι οι ακροδέκτες είναι σωστά εγκατεστημένοι πριν την εγκατάσταση. Στερεώστε τη μονάδα στο στήριγμα στήριξης χρησιμοποιώντας τα μπουλόνια κοντά στη θύρα Ethernet.

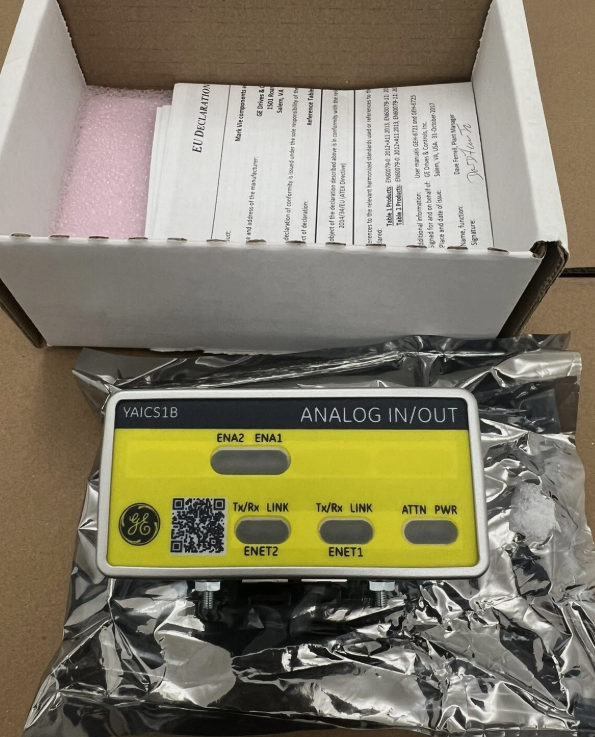

• Παρακολούθηση Ενδείξεων LED: Ελέγχετε περιοδικά την κατάσταση των LED στην μπροστινή όψη της μονάδας για να επαληθεύσετε την κανονική λειτουργία.
• Περιοδική Επιθεώρηση Καλωδιώσεων και Συνδέσεων: Επιθεωρείτε τακτικά τις καλωδιώσεις και τους συνδέσμους για χαλαρότητα, οξείδωση ή διάβρωση, δίνοντας προσοχή στην αξιοπιστία του συνδέσμου DC-37-pin και της διεπαφής Ethernet.
• Ενημερώσεις Firmware και Λογισμικού: Ενημερώνεστε για τις ενημερώσεις firmware και λογισμικού της GE για τις τελευταίες βελτιώσεις χαρακτηριστικών και τις ενημερώσεις ασφαλείας.
• Διαχείριση Αρχείων Συντήρησης: Διατηρείτε λεπτομερή αρχεία όλων των δραστηριοτήτων συντήρησης και επισκευής για τη βελτιστοποίηση των προγραμμάτων και την ανάλυση των τάσεων σφαλμάτων.
• Χρήση Λειτουργιών Αυτοδιάγνωσης: Χρησιμοποιήστε τις ολοκληρωμένες δυνατότητες αυτοδιάγνωσης για την παρακολούθηση της μνήμης flash, της RAM, των θυρών Ethernet και της κατάστασης του υλικού του επεξεργαστή.

Στο σύστημα βοηθητικών μηχανημάτων αεριοστροβίλου ενός σταθμού παραγωγής ενέργειας, η μονάδα IS420YAICS1B έχει αναπτυχθεί επιτυχώς για την παρακολούθηση δονήσεων και θερμοκρασίας σε τοπικά ερμάρια ελέγχου. Ο σχεδιασμός της με 10 κανάλια, υψηλή ενσωμάτωση και υποστήριξη σημάτων επιταχυνσιόμετρου ±10V επιτρέπει την ακριβή λήψη σημάτων από αισθητήρες δονήσεων και θερμοστοιχεία, παρέχοντας αξιόπιστα δεδομένα για την παρακολούθηση της κατάστασης του εξοπλισμού και την προληπτική συντήρηση.

Υποστηρίζει αυτή η μονάδα την ανίχνευση απώλειας συμπιεστή (compressor stall detection);
Όχι. Η ανίχνευση απώλειας συμπιεστή δεν υποστηρίζεται από αυτήν τη μονάδα.

Πώς συνδέεται η μονάδα με τον μπλοκ ακροδεκτών;
Η μονάδα συνδέεται με αναλογικούς μπλοκ ακροδεκτών, όπως ο TBAI, μέσω του συνδέσμου DC-37-pin στο κάτω μέρος.

Πόσες μονάδες απαιτούνται για μια διαμόρφωση TMR;
Μια διαμόρφωση TMR (Triple-Mode Redundancy) απαιτεί 3 πακέτα I/O. Μια διαμόρφωση simplex απαιτεί μόνο 1. Όλες οι μονάδες TMR πρέπει να είναι της ίδιας έκδοσης υλικού.

Ποια είναι η περίοδος εγγύησης για αυτήν τη μονάδα;
Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
