IS200EXHSG3A ΓΕ Σημείωση VI

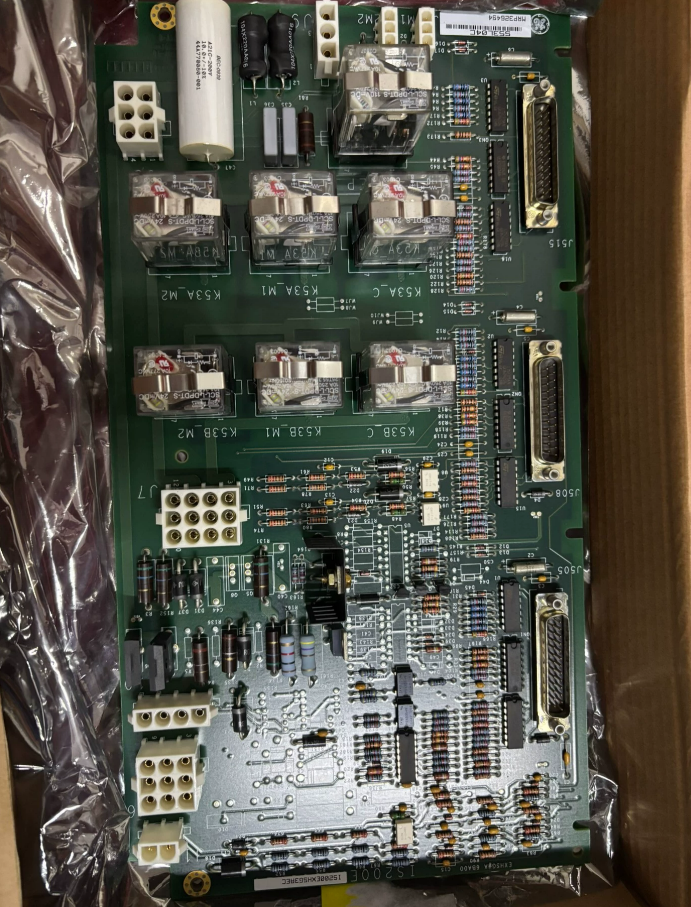

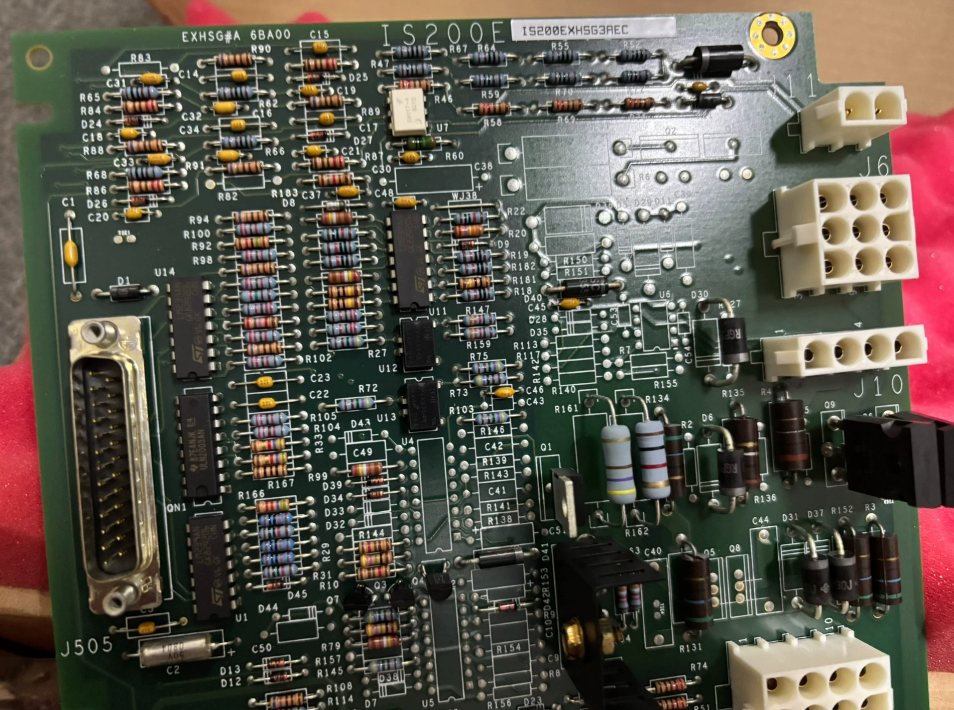

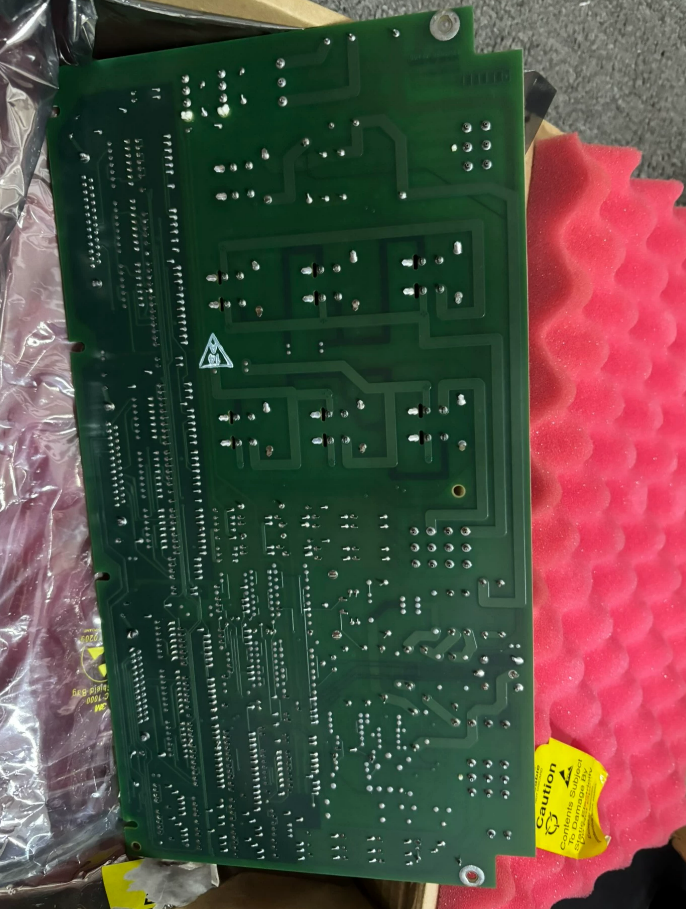

Το IS200EXHSG3A είναι μια πλακέτα οδηγού ρελέ υψηλής ταχύτητας και τερματικού αισθητήρα, που αναπτύχθηκε από την GE για το σύστημα στατικής διέγερσης EX2100. Αποτελεί μέρος του υλικού της σειράς Mark VI τέταρτης γενιάς. Ως διάταξη πλακέτας τυπωμένου κυκλώματος υψηλής απόδοσης, το IS200EXHSG3A ενσωματώνει τρεις βασικές λειτουργίες — οδήγηση ρελέ υψηλής ταχύτητας, αμφίδρομη ανίχνευση Hall και διαδικτυακή παρακολούθηση — σε έναν εξαιρετικά λεπτό παράγοντα μορφής.

Συνδέεται με τρεις πλακέτες εισόδου/εξόδου κύριων διεγερτών (EMIO) (για πλεονάζοντα έλεγχο) ή με μία πλακέτα EMIO (για απλό έλεγχο) μέσω του οπίσθιου πίνακα του διεγέρτη, επιτρέποντας τον ακριβή έλεγχο του συστήματος διέγερσης της γεννήτριας. Από τη μία πλευρά, οδηγεί ρελέ υψηλής ταχύτητας για γρήγορη ενεργοποίηση και απενεργοποίηση του κυκλώματος διέγερσης. Από την άλλη πλευρά, παρακολουθεί βασικές παραμέτρους του συστήματος διέγερσης — όπως το ρεύμα και η τάση — σε πραγματικό χρόνο και παρέχει γρήγορη προστασία σε περίπτωση βλάβης.

• Τάση εισόδου: 24 VDC
• Ονομαστικό ρεύμα: 10 A
• Έξοδος ρελέ: 9 συμπαγούς κατάστασης ρελέ, 3 A/250 V
• Χρόνος λειτουργίας: ≤1 ms
• Αισθητήρες Hall: 2 κανάλια, ±200 A/±1200 V
• Ακρίβεια δειγματοληψίας: 12-bit Σ-Δ ADC, εύρος ζώνης 1 kHz
• Τάση αντοχής απομόνωσης: 2,5 kV RMS
• Λογική είσοδος: 5 V DC (συμβατό με TTL)
• Θερμοκρασία λειτουργίας: -30°C έως +65°C
• Θερμοκρασία αποθήκευσης: -40°C έως 85°C
• Σχετική υγρασία: 5% έως 95% (χωρίς συμπύκνωση)
• Αντοχή σε κραδασμούς: Οι συνδέσεις παραμένουν ασφαλείς υπό δόνηση 5 g

1. Προετοιμασία απενεργοποίησης: Βεβαιωθείτε ότι το σύστημα διέγερσης έχει απενεργοποιηθεί και ότι όλα τα κυκλώματα ηλεκτρικής εισόδου/εξόδου στο ερμάριο ελέγχου έχουν απενεργοποιηθεί.
2. Επισήμανση καλωδίων: Για να απλοποιήσετε την επανασύνδεση, βεβαιωθείτε ότι όλα τα καλώδια έχουν επισημανθεί σωστά με τα ονόματα των συνδετήρων (όπως σημειώνονται στην πλακέτα).
3. Αφαίρεση της παλιάς πλακέτας: Αποσυνδέστε προσεκτικά όλα τα καλώδια από την πλακέτα EXHS και αφαιρέστε τις βίδες στερέωσης.
4. Εγκατάσταση της νέας πλακέτας: Τοποθετήστε τη νέα πλακέτα EXHS στον βραχίονα, τοποθετώντας την στην ίδια θέση όπως όταν αφαιρέθηκε.
5. Επανασύνδεση: Επανασυνδέστε όλα τα καλώδια σύμφωνα με τις σημάνεις, διασφαλίζοντας ότι και τα δύο άκρα είναι σωστά τοποθετημένα.
