Πίνακας τερματικού I/O εφαρμογών GE Mark VI χωρίς προσαρμοσμένη διαδικασία επικάλυψης PCB υλικού και συμβατότητα πολλαπλών εκδόσεων

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Τόπος καταγωγής ΗΠΑ
Μάρκα GE
Πιστοποίηση Certificate of Origin
Αριθμό μοντέλου Ειδικότερα:
Έγγραφο GE Mark VI.pdf
Ποσότητα παραγγελίας min 1 PC
Τιμή $1500
Συσκευασία λεπτομέρειες Αυθεντική συσκευασία κουτιού
Χρόνος παράδοσης 5-7 μέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 1-99 τμχ / 3-5 ημέρες
Λεπτομέρειες
Μάρκα GE Αριθμός ενότητας Ειδικότερα:
Κατάλογος Μάρκος VI Τιμή πώλησης 1500 $
Κατάσταση ΣΕ ΑΠΟΘΕΜΑ Προέλευση ΗΠΑ
Χρόνος ανοχής 3-5 εργάσιμες Εγγύηση 1 Έτος
Βάρος 1KG
Επισημαίνω

Χωρίς προσαρμοζόμενη πλακέτα τερματικού υλικού

,

Διαδικασία επίστρωσης PCB Πλακέτα GE Mark VI

,

Πίνακας τερματικού εισόδου/εξόδου εφαρμογής συμβατότητας πολλαπλών εκδόσεων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

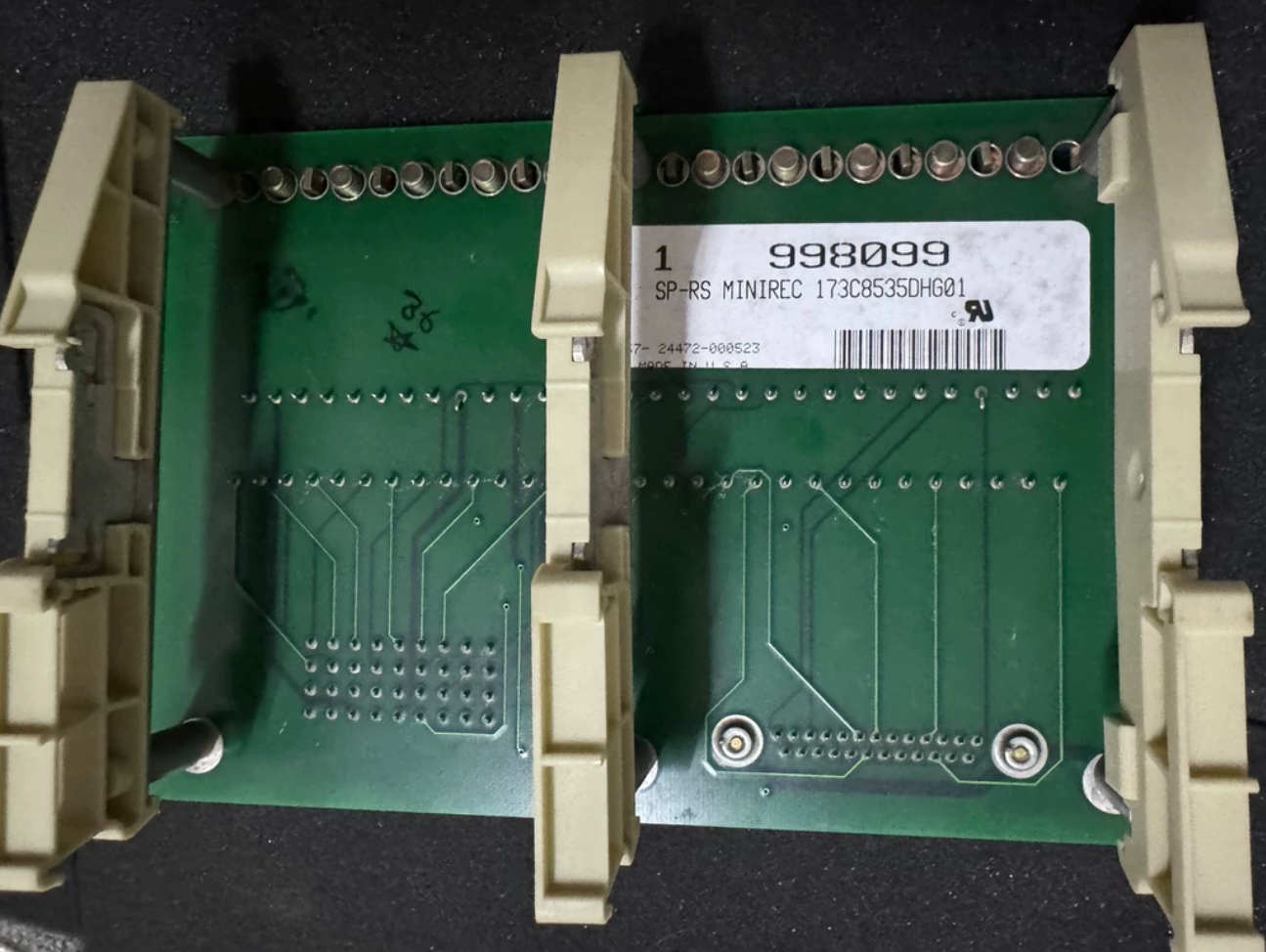

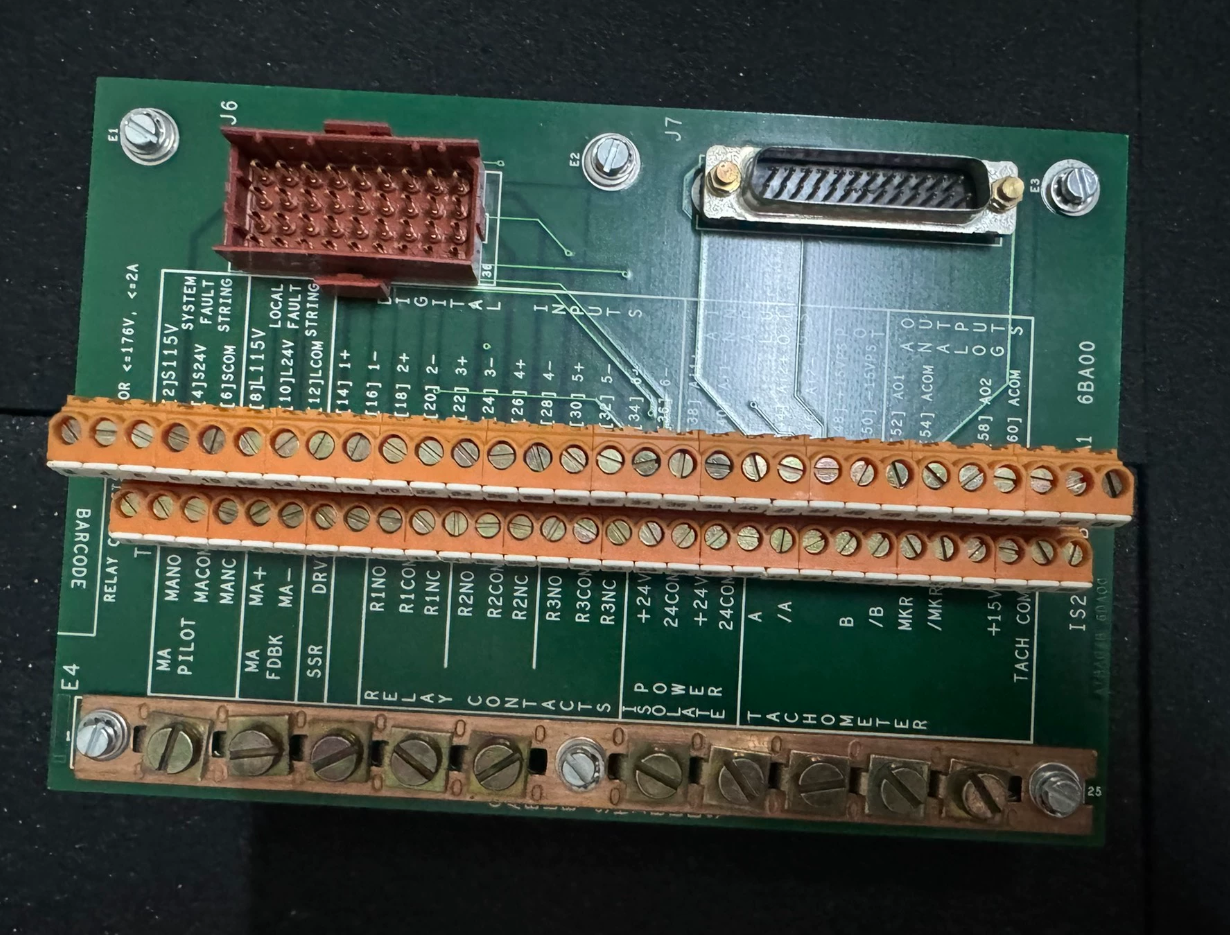

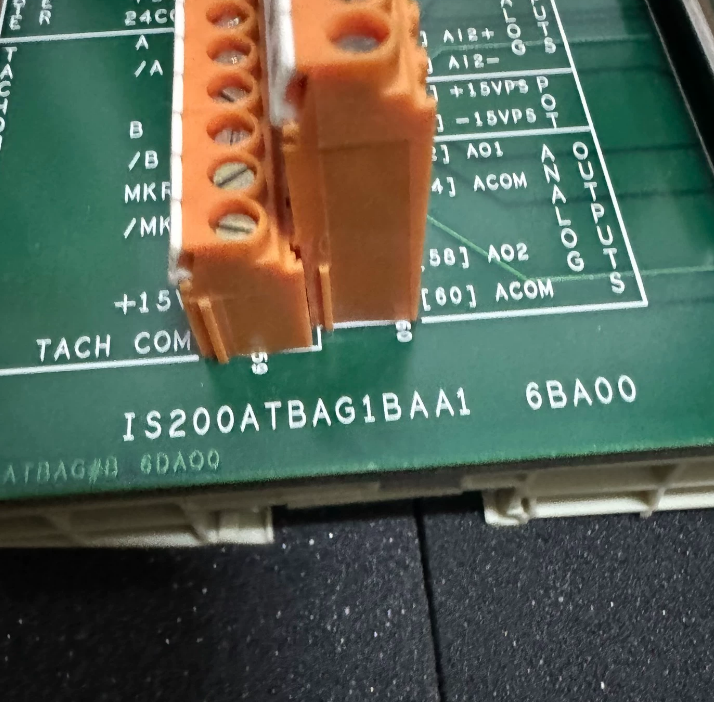

IS200ATBAG1B GE Mark VI
Επισκόπηση προϊόντος

Το IS200ATBAG1B είναι μια πλακέτα τερματικού εισόδου/εξόδου εφαρμογής με αριθμό ανταλλακτικού GE 173C8535DHG01 και λειτουργική συντομογραφία "ATBA". Χρησιμεύει ως η φυσική διασύνδεση μεταξύ των σημάτων πεδίου και του οπίσθιου επιπέδου του συστήματος ελέγχου σε αεριοστρόβιλο, έλεγχο τουρμπίνας ατμού και βιομηχανικά συστήματα μετάδοσης κίνησης.

Η βασική λειτουργία της πλακέτας είναι να παρέχει κεντρικές συνδέσεις μπλοκ ακροδεκτών για όλα τα σήματα από τις υποδοχές J6 και J7 στην πλακέτα Backplane της διάταξης ελέγχου. Η πλακέτα δεν περιέχει επεξεργαστή, υλικολογισμικό ή παραμέτρους με δυνατότητα διαμόρφωσης. είναι μια καθαρά παθητική πλακέτα διασύνδεσης τερματικού. Όλες οι καλωδιώσεις εκτελούνται μέσω του σταθερού μπλοκ ακροδεκτών 60 θέσεων της πλακέτας, διατεταγμένες σε δύο σειρές των 30 θέσεων η καθεμία και επισημαίνονται ξεχωριστά ανά ομάδα σημάτων.

Βασικά Χαρακτηριστικά
  • Χωρίς προσαρμόσιμο υλικό: Η ίδια η πλακέτα δεν έχει προσαρμόσιμο υλικό ή χειροκίνητα μετακινούμενα jumper, μειώνοντας τον κίνδυνο σφαλμάτων επιτόπου.
  • Διαδικασία επίστρωσης PCB: Η έκδοση "G1" καθορίζει την τυπική επίστρωση PCB. Παρόλο που η κάλυψη δεν είναι τόσο ολοκληρωμένη όσο η σύμμορφη επίστρωση, παρέχει ένα παχύτερο συνολικό προστατευτικό στρώμα για το υπόστρωμα, προστατεύοντάς το αποτελεσματικά από τη σκόνη και την υγρασία του χώρου.
  • Συμβατότητα πολλαπλών εκδόσεων: Υπάρχουν δύο διαφορετικές εκδόσεις (π.χ. G1AA και G1AB), με κύρια διαφορά την επανατοποθέτηση των ακροδεκτών J6 και J7.
  • Υποδοχή J6: Ονομαστική για μέγιστη τάση 225 V και μέγιστο ρεύμα 1 A (εξαιρουμένων ορισμένων ειδικών ρελέ και συνδετήρων CONA).
  • Βύσμα J7: Ονομαστική για τάση 50 V και μέγιστο ρεύμα 1 A.
  • Υποδοχές που τοποθετούνται σε πλακέτα: Οι τυπικοί σύνδεσμοι που είναι τοποθετημένοι στην πλακέτα έχουν ονομαστική μέγιστη τάση 176 V και μέγιστο ρεύμα 1 A.
Προδιαγραφές προϊόντος
Επωνυμία General Electric
Μοντέλο IS200ATBAG1B
Κατάλογος Μάρκος VI
Μεικτό Βάρος/Βάρος αποστολής 2,2 λίβρες / 35,2 ουγκιές / 1 κιλό
Μέγεθος συσκευασίας 16 cm x 16 cm x 12 cm
Χώρα προέλευσης ΗΠΑ
Κωδικός HS 8537101190
Χρόνος ανοχής Σε απόθεμα
Λιμάνι ναυτιλίας Xiamen
Πληρωμή T/T
Τιμή πώλησης $1500
Εγγύηση 12 μηνών
Χρόνος ανοχής 3-5 εργάσιμες
Συνεργάτες ταχυμεταφορών DHL, UPS, TNT, FedEx και EMS
Παράδειγμα περίπτωσης
Σε μια συγκεκριμένη μονάδα παραγωγής ηλεκτρικής ενέργειας συνδυασμένου κύκλου, μετά από χρόνια μετασκευής, τα πρόσφατα προστιθέμενα στροφόμετρα, αναλογικές έξοδοι και σήματα αλληλομανδάλωσης από τον πίνακα ελέγχου GE Mark VI δρομολογήθηκαν στο IS200ATBAG1B, όπου αντιστοιχούσαν ένα προς ένα με τους ακροδέκτες του πίσω πλανού CABP.

Ένα νωρίς το πρωί, μια ψευδής ψηφιακή είσοδος προκάλεσε ένα ταξίδι. Οι τεχνικοί μέτρησαν το σήμα απευθείας στο μπλοκ ακροδεκτών και εντόπισαν γρήγορα την ελαττωματική ετικέτα, αποφεύγοντας έτσι μια παρατεταμένη διακοπή λειτουργίας. Αυτό το περιστατικό έδειξε την αξία του IS200ATBAG1B ως κεντρικής διεπαφής.
Συχνές Ερωτήσεις
Απαιτεί το IS200ATBAG1B προσαρμογές ή ρυθμίσεις παραμέτρων από τον χρήστη;

Όχι. Αυτή η κάρτα δεν έχει διαμορφώσιμο υλικό, βραχυκυκλωτήρες ή διακόπτες DIP. Είναι plug-and-play και δεν απαιτεί προσαρμογές από τον χρήστη.

Ποιες προφυλάξεις πρέπει να λαμβάνονται κατά την εγκατάσταση ή την αντικατάσταση του IS200ATBAG1B;

Πριν αγγίξετε οποιοδήποτε κύκλωμα, βεβαιωθείτε ότι δεν υπάρχουν θανατηφόρες τάσεις στην επιφάνεια της πλακέτας και βεβαιωθείτε ότι το σύστημα μετάδοσης κίνησης έχει απενεργοποιηθεί πλήρως. Φροντίστε να σημειώσετε τις θέσεις των ακροδεκτών όλων των καλωδίων πριν τα αποσυνδέσετε, ώστε να μπορούν να επανασυνδεθούν σωστά.

Ποια είναι η περίοδος εγγύησης για αυτήν την ενότητα;

Συνήθως, η περίοδος εγγύησης για τα γνήσια προϊόντα είναι 12 μήνες.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
