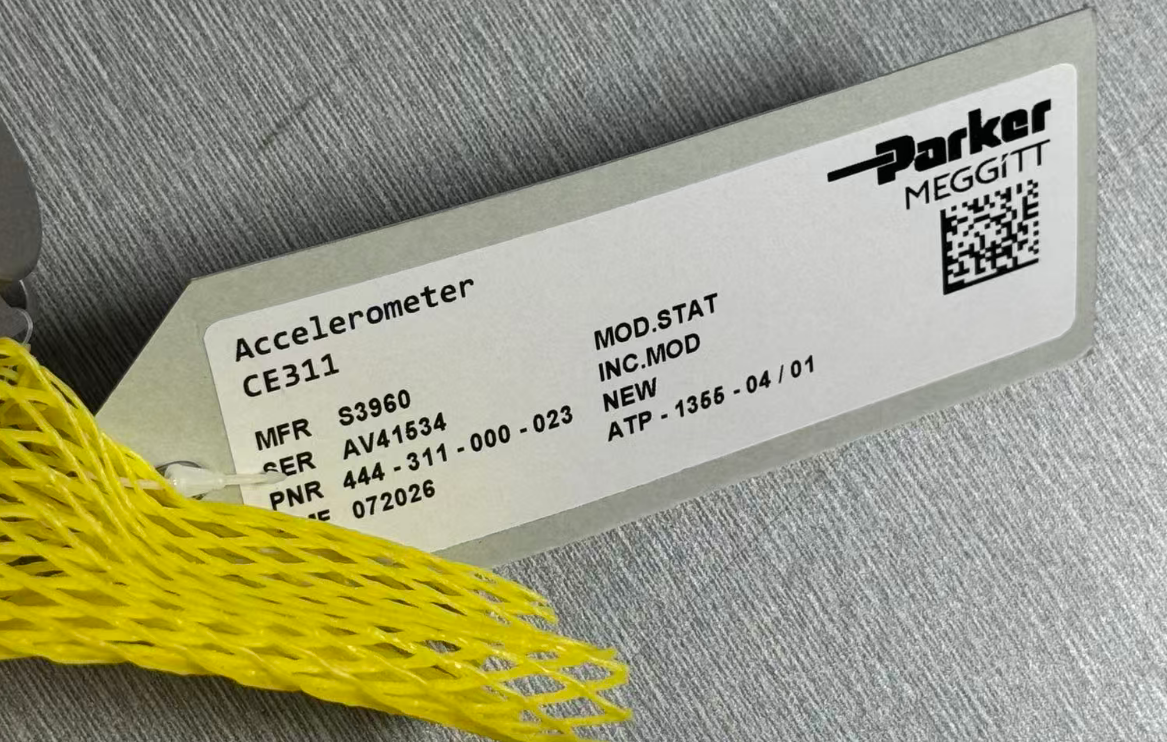

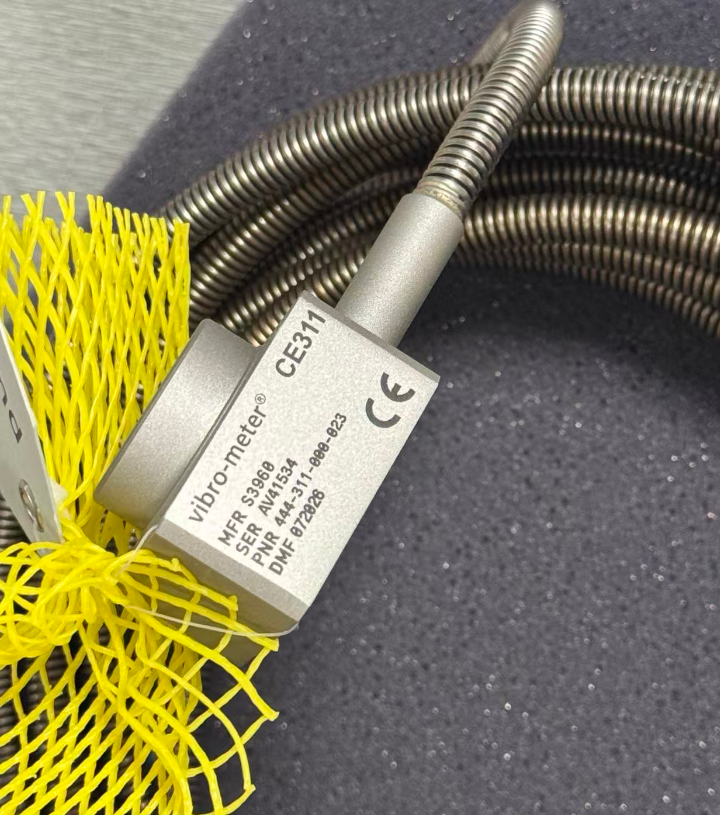

CE311 444-311-000-023

Το CE311 444-311-000-023 είναι ένας πιεζοηλεκτρικός επιταχυνσιόμετρο στην Τυπική Έκδοση με ενσωματωμένο καλώδιο 6 μέτρων. Είναι ειδικά σχεδιασμένο για την παρακολούθηση και προστασία μηχανικών δονήσεων σε σκληρά βιομηχανικά περιβάλλοντα. Διαθέτει ενσωματωμένα ηλεκτρονικά κυκλώματα μετατροπής φορτίου σε ρεύμα και εξάγει ένα σήμα διαμορφωμένο σε ρεύμα, επιτρέποντας απευθείας μετάδοση σήματος σε μεγάλες αποστάσεις χωρίς την ανάγκη εξωτερικού ενισχυτή φορτίου.

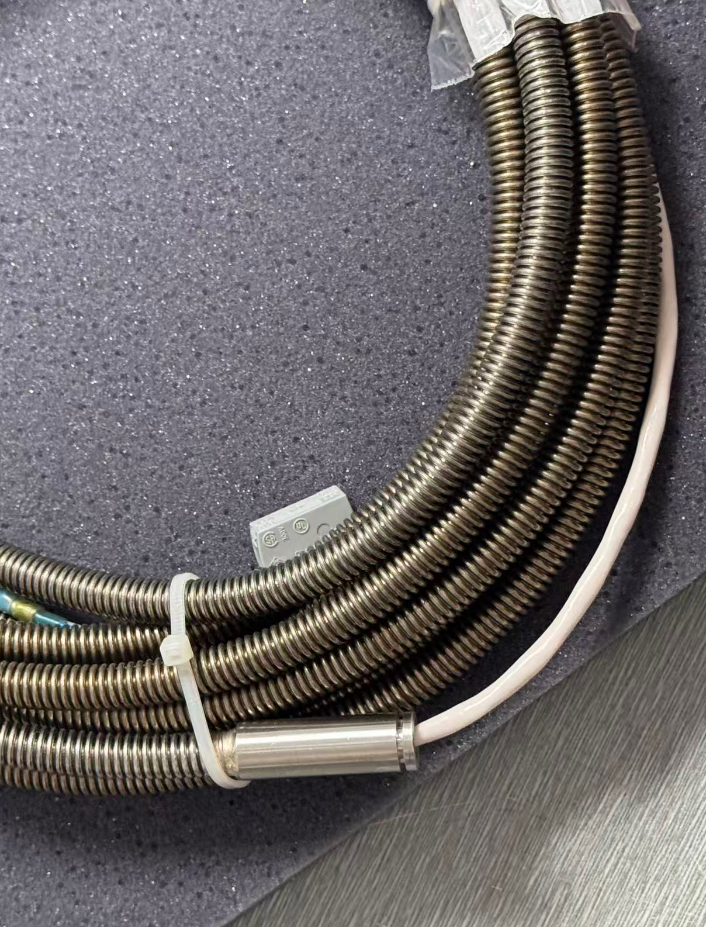

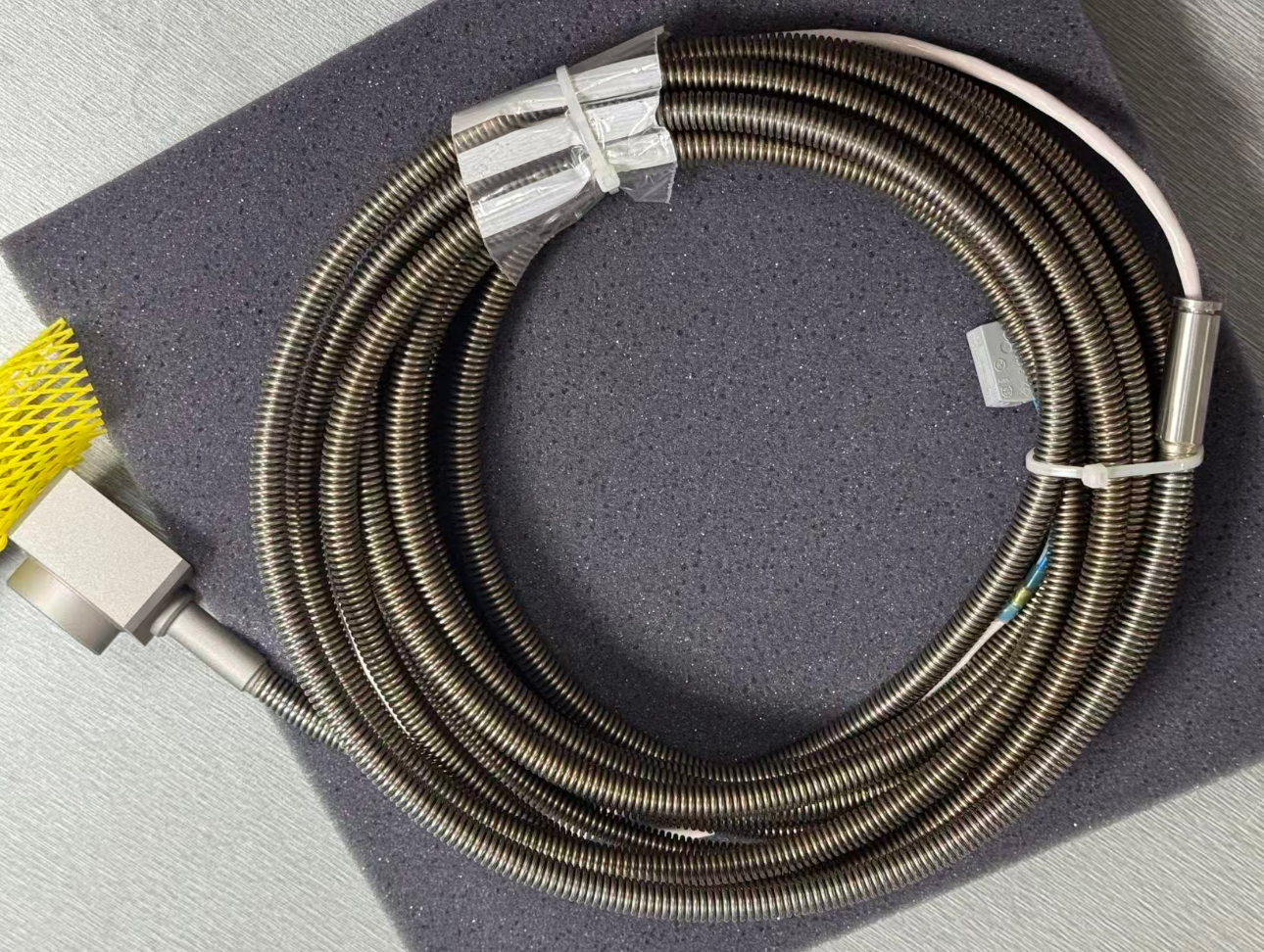

Το CE311 χρησιμοποιεί ένα συμμετρικό στοιχείο μέτρησης τύπου διάτμησης κατασκευασμένο από πολυκρυσταλλικό υλικό. Τα ενσωματωμένα ηλεκτρονικά του αισθητήρα χειρίζονται την επεξεργασία σήματος και τη μετατροπή φορτίου σε ρεύμα, εξάγοντας ένα σήμα διαμορφωμένο σε ρεύμα κατάλληλο για μετάδοση σε μεγάλες αποστάσεις. Το σώμα του αισθητήρα συνδέεται με το ενσωματωμένο θωρακισμένο καλώδιο συνεστραμμένου ζεύγους μέσω ερμητικής συγκόλλησης, και το καλώδιο προστατεύεται πλήρως από έναν εύκαμπτο σωλήνα από ανοξείδωτο χάλυβα (προστατευτικός σωλήνας).

Η ερμητικά συγκολλημένη σύνδεση μεταξύ του αισθητήρα και του προστατευτικού σωλήνα δημιουργεί ένα πλήρως σφραγισμένο σύστημα ικανό να αντέχει 100% σχετική υγρασία, νερό, ατμό, λάδι, αλατοθύελλα, καθώς και πιθανές μολυσματικές ουσίες όπως σκόνη, μύκητες και άμμο. Αυτό καθιστά το CE311 μια εξαιρετικά αξιόπιστη συσκευή κατάλληλη για μακροχρόνια βιομηχανική παρακολούθηση δονήσεων.

• Ευαισθησία: 50 μA/g ±5%
• Δυναμικό Εύρος Μέτρησης: 0,004 έως 40 g κορυφής
• Ικανότητα Υπερφόρτωσης (Κορυφή): Έως 100 g κορυφής
• Γραμμικότητα: ±1% (εντός του δυναμικού εύρους μέτρησης)
• Εγκάρσια Ευαισθησία: <3% (μετρημένη στα 15 Hz και 5 g)
• Συχνότητα Συντονισμού (μετά την εγκατάσταση): 20 kHz (τυπική)
• Απόκριση Συχνότητας: -3 dB @ 2 Hz; ≤±5% μεταξύ 6 και 5000 Hz; ≤±10% μεταξύ 5000 και 8000 Hz
• Τροφοδοσία: 15 έως 28 VDC, ρεύμα πόλωσης 5,5 έως 7,5 mA
• Μετάδοση Σήματος: Έξοδος διαμορφωμένη σε ρεύμα (2 καλωδίων)
• Επιτάχυνση Κρούσης: 500 g κορυφής (ημιτονοειδές κύμα, διάρκεια 1 ms)
• Ευαισθησία Παραμόρφωσης Βάσης: 0,0015 g/μ (τυπική)

Η σειρά CE311 κατηγοριοποιείται ανά μήκος καλωδίου και πιστοποίηση αντιεκρηκτικής προστασίας. Οι πληροφορίες παραγγελίας είναι οι εξής:

MA133: Κιτ Θερμικής Μόνωσης
TA102: Προσαρμογέας Στήριξης
CG310: Βύσμα 3 ακίδων (αρσενικό: MS3106E14S-7P, θηλυκό: MS3106E14S-7S)
JB105 / JB116: Κουτί σύνδεσης
K2xx: Καλώδιο μετάδοσης
GSI127: Μονάδα ηλεκτρικής απομόνωσης

• Επιλέξτε το μήκος του καλωδίου με βάση την απόσταση από τον αισθητήρα έως το κουτί σύνδεσης ή το σύστημα παρακολούθησης. Η έκδοση 6 μέτρων είναι κατάλληλη για εγκαταστάσεις σε μεσαίες αποστάσεις.
• Εάν απαιτείται μεγαλύτερο καλώδιο, χρησιμοποιήστε συνδέσμους, κουτί σύνδεσης και καλώδιο μετάδοσης.
• Εάν η θερμοκρασία της επιφάνειας στήριξης υπερβαίνει το επιτρεπόμενο εύρος του αισθητήρα, χρησιμοποιήστε το κιτ θερμικής μόνωσης MA133.
• Το σύστημα παρακολούθησης πρέπει να υποστηρίζει είσοδο διαμορφωμένη σε ρεύμα (2 καλωδίων, τροφοδοσία 15-28 VDC, ρεύμα πόλωσης 5,5-7,5 mA).

Σε μια συγκεκριμένη βιομηχανική εγκατάσταση, ο μηχανολογικός εξοπλισμός απαιτεί μακροχρόνια παρακολούθηση δονήσεων. Ωστόσο, υπάρχει σημαντική απόσταση μεταξύ της θέσης εγκατάστασης του αισθητήρα και του συστήματος παρακολούθησης, και το περιβάλλον περιέχει λάδι, υγρασία και σκόνη. Επιλέχθηκε το CE311 444-311-000-023 (Τυπική Έκδοση, ενσωματωμένο καλώδιο 6 μέτρων). χρησιμοποιώντας τα ενσωματωμένα ηλεκτρονικά κυκλώματα και την έξοδο διαμορφωμένη σε ρεύμα, μεταδίδει σήματα σε μεγάλες αποστάσεις στο σύστημα παρακολούθησης.
Η πλήρως συγκολλημένη, σφραγισμένη κατασκευή και ο προστατευτικός σωλήνας από ανοξείδωτο χάλυβα αντέχουν αποτελεσματικά στο λάδι, την υγρασία και τη σκόνη, διασφαλίζοντας τη μακροχρόνια, αξιόπιστη λειτουργία του αισθητήρα. Όταν το πλάτος δόνησης υπερβαίνει ένα προκαθορισμένο όριο, το σύστημα παρακολούθησης ενεργοποιεί συναγερμό ή προστατευτική ενέργεια για την αποφυγή ζημιών στον εξοπλισμό και απρογραμμάτιστων διακοπών λειτουργίας.

Ναι. Το CE311 χρησιμοποιεί έξοδο διαμορφωμένη σε ρεύμα, καθιστώντας το κατάλληλο για μετάδοση σε μεγάλες αποστάσεις. Μπορεί να επεκταθεί χρησιμοποιώντας συνδέσμους, κουτιά σύνδεσης και καλώδια μετάδοσης.

Συνεχής λειτουργία: -40°C έως +125°C; βραχυπρόθεσμη έκθεση (έως 15 λεπτά): -55°C έως +150°C.

Όχι. Το CE311 διαθέτει ενσωματωμένα ηλεκτρονικά κυκλώματα που εκτελούν μετατροπή φορτίου σε ρεύμα και εξάγουν απευθείας ένα σήμα διαμορφωμένο σε ρεύμα, εξαλείφοντας την ανάγκη για εξωτερικό διαμορφωτή σήματος.

Τυπική βιομηχανική εγγύηση: 12 μήνες. Με σωστή εγκατάσταση και χωρίς υπερφόρτωση, το προϊόν έχει διάρκεια ζωής 5-10 χρόνια.
