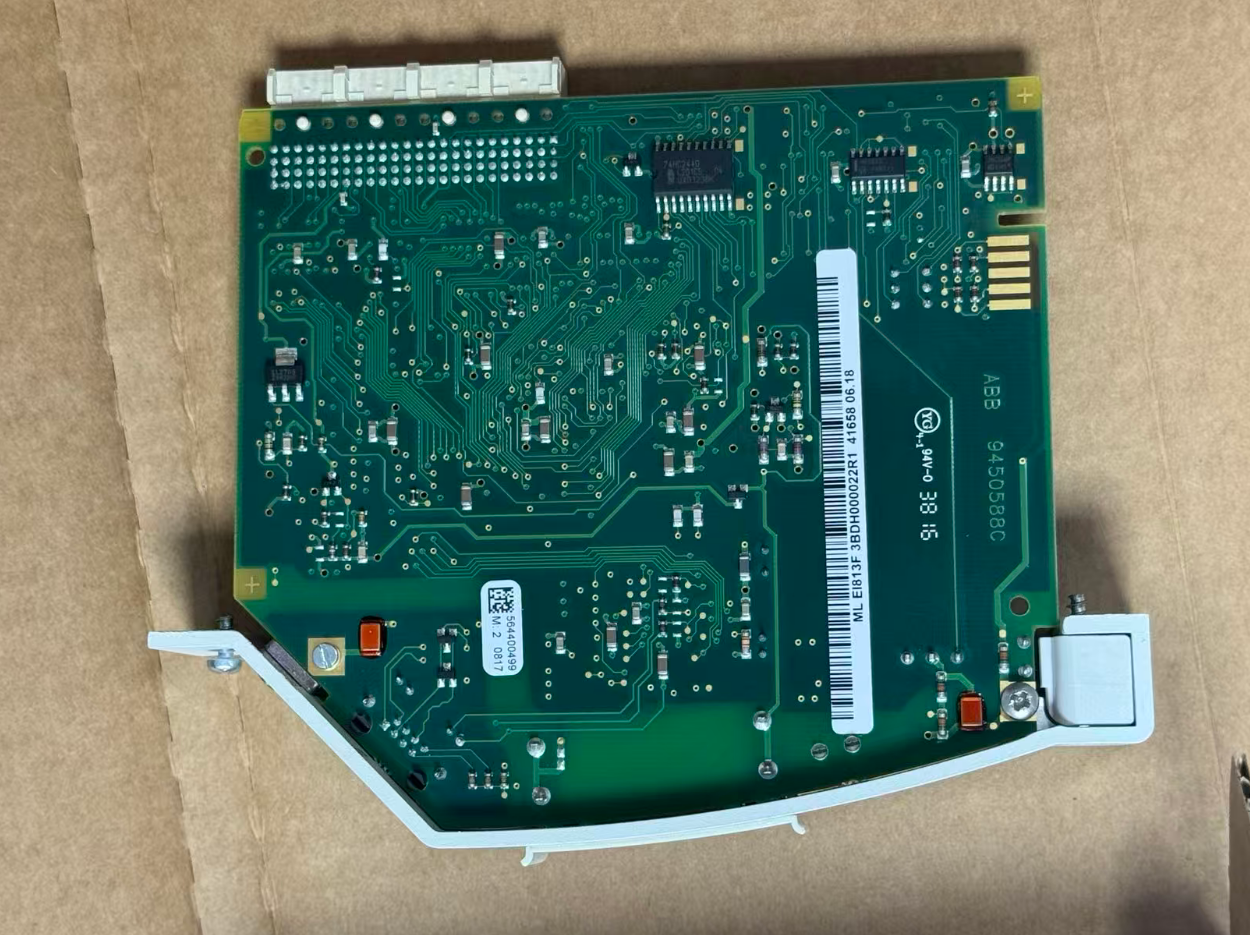

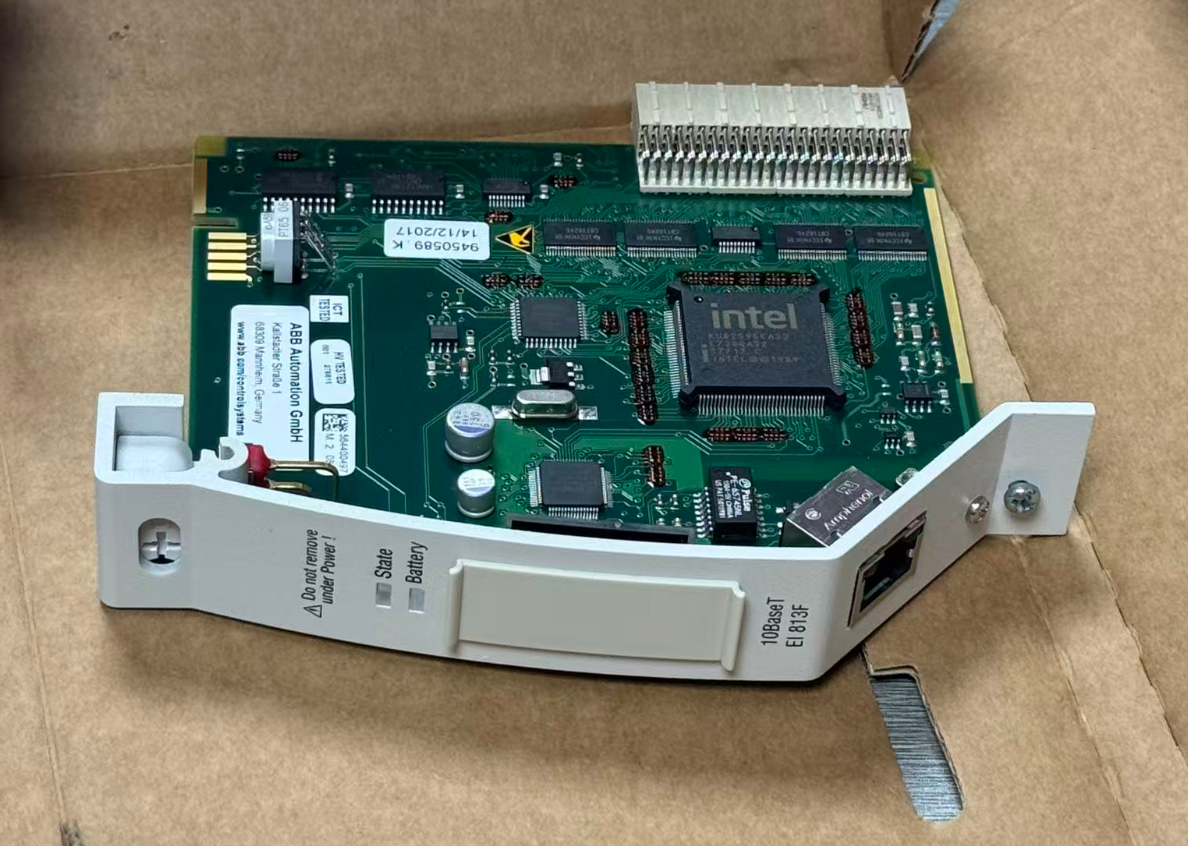

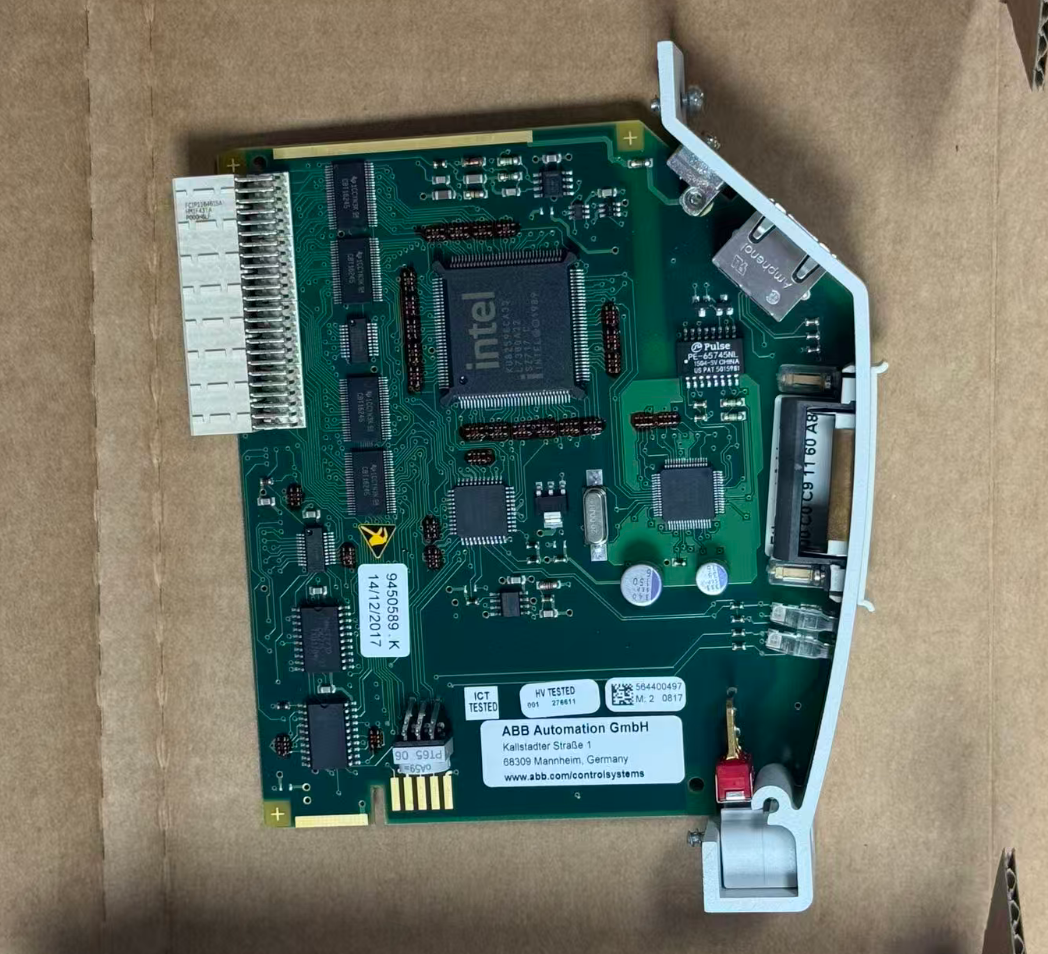

EI813F 3BDH000022R1 ABB

Το EI813F είναι μια μονάδα Ethernet που έχει σχεδιαστεί ειδικά για τον ελεγκτή ABB Freelance AC 800F.σταθμοί μηχανικώνΕισάγεται σε μια υποδοχή ράκα AC 800F και επικοινωνεί με τη μονάδα επεξεργαστή PM 802F ή PM 803F μέσω του backplane bus.

Η βασική λειτουργία της μονάδας είναι η διευκόλυνση της ανταλλαγής δεδομένων μεταξύ του ελεγκτή και της λεωφορείας συστήματος. The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, μειώνοντας έτσι σημαντικά τον φόρτο εργασίας του κύριου επεξεργαστή.

• Πρότυπο δικτύου: 10BaseT (IEEE 802.3)
• Ταχύτητα δεδομένων: 10 Mbit/s
• Διασύνδεση: RJ45 (προστατευμένη)
• Μέσο σύνδεσης: καλώδιο στρεβλωμένου ζεύγους
• Συμβατές CPU: PM 802F / PM 803F
• Απαιτήσεις λογισμικού: Freelance V7.1 SP2a ή νεότερη έκδοση
• Ηλεκτρική τροφοδοσία: 24 V DC από το πίσω μέρος του ράφου
• Θερμοκρασία λειτουργίας: -20°C έως +60°C

Σε ένα έργο αναβάθμισης εργοστασίου, είναι απαραίτητο να ενσωματωθούν δεδομένα μεταξύ του υφιστάμενου συστήματος ελέγχου Freelance AC 800F και του νεοεγκατασταθέντος συστήματος PCS 7 (AS 417-4).Η λύση χρησιμοποιεί τη μονάδα EI813F για τη σύνδεση του ελεγκτή AC 800F με το βιομηχανικό Ethernet και επιτρέπει την ανταλλαγή δεδομένων μεταξύ των δύο συστημάτων με τη διαμόρφωση σύνδεσης UDP.

Από την πλευρά του Freelance, η μονάδα επικοινωνίας EI813F και τα τεμάχια λειτουργίας μετάδοσης/αποδοχής έχουν ρυθμιστεί, ενώ από την πλευρά του PCS 7,τα τμήματα λειτουργίας FC50 "AG_LSEND" και FC60 "AG_LRCV" κλήθηκανΗ λύση αυτή επέτρεψε τη διαλειτουργικότητα δεδομένων μεταξύ των συστημάτων ελέγχου μεταξύ των προμηθευτών, διατηρώντας παράλληλα την υφιστάμενη υποδομή εξοπλισμού.Συνεπώς εξοικονομείται τόσο το κόστος όσο και ο χρόνος που συνδέονται με την πλήρη αντικατάσταση του συστήματος.

• Χρειάζεται το EI813F ξεχωριστή τροφοδοσία;
  Όχι, η μονάδα τροφοδοτείται από το πίσω πλάνο συρτάρι AC 800F (24 V DC) και δεν απαιτεί εξωτερική παροχή ενέργειας.
• Ποια πρωτόκολλα επικοινωνίας υποστηρίζει η μονάδα;
  Υποστηρίζει TCP/IP, UDP, και Modbus/TCP. Ορισμένες τεκμηρίωσης αναφέρουν υποστήριξη για το Profinet, αλλά αυτό πρέπει να επιβεβαιωθεί με βάση την πραγματική έκδοση firmware και τη διαμόρφωση του συστήματος.
• Η μονάδα έχει δική της μπαταρία;
  Ο EI813F δεν περιέχει μπαταρία. Η λειτουργία υποστήριξης της μπαταρίας κύριας μνήμης υποστηρίζεται από την μπαταρία στην πλευρά PM 802F/PM 803F.θα πρέπει να ελέγχετε περιοδικά την κατάσταση του LED BATT της μονάδας PM.
