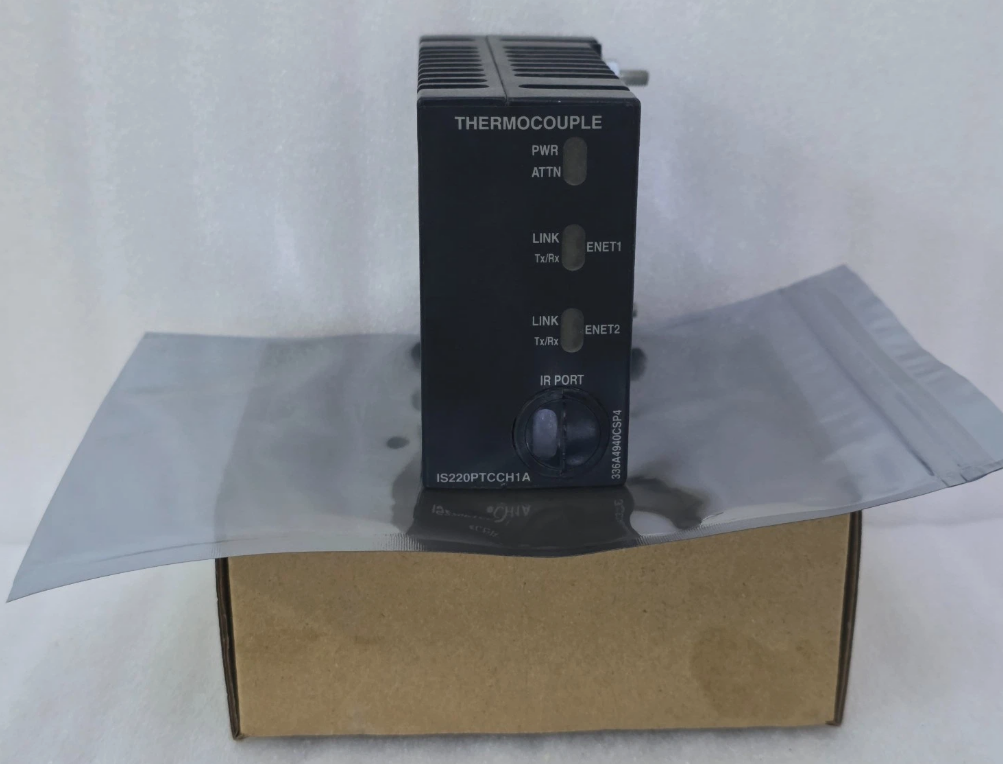

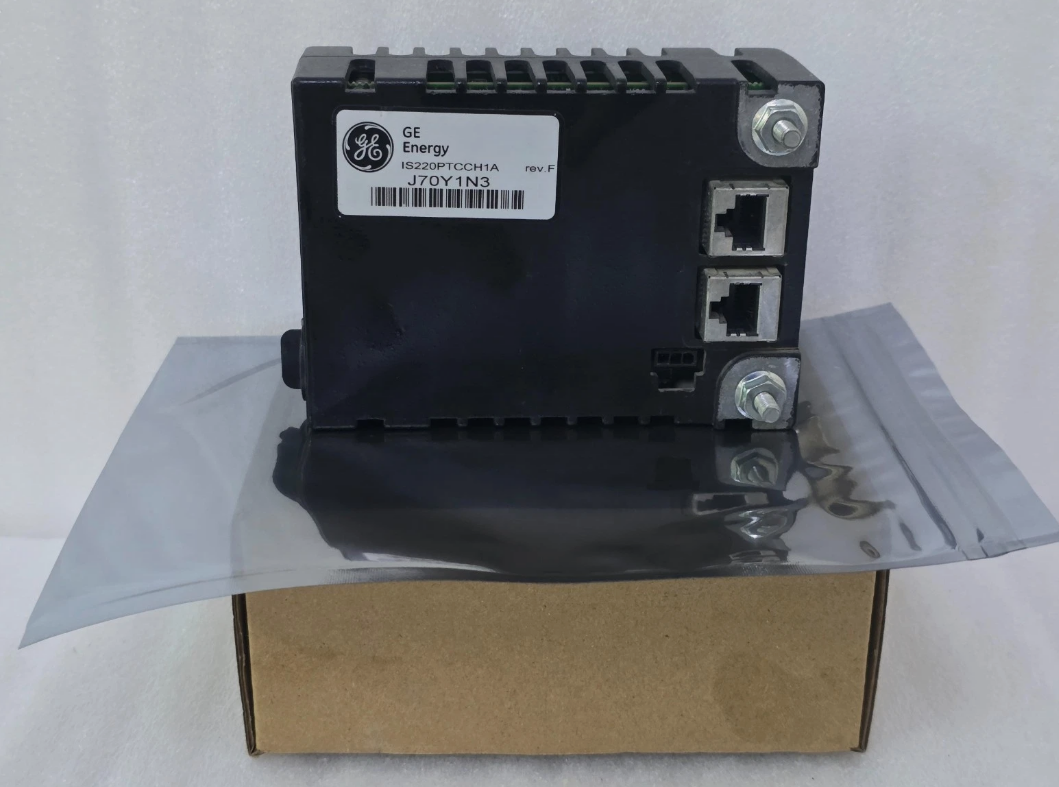

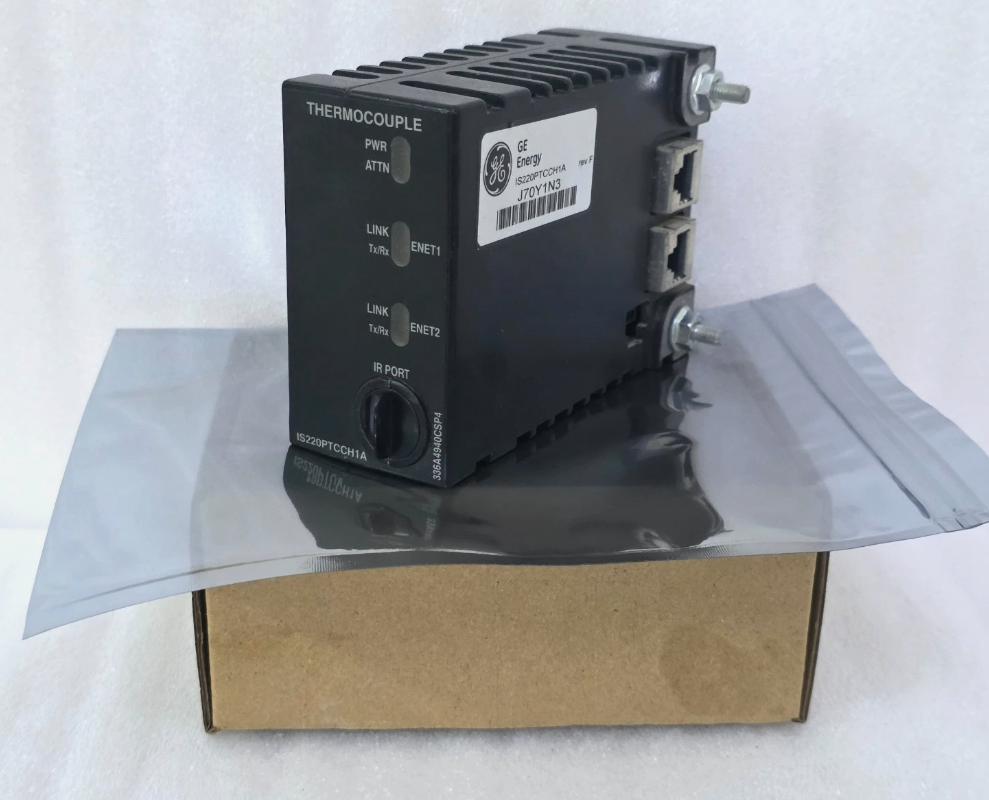

IS220PTCCH1A GE Mark VIe

  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Τόπος καταγωγής ΗΠΑ
Μάρκα GE
Πιστοποίηση Certificate of Origin
Αριθμό μοντέλου IS220PTCCH1A
Έγγραφο GE-Mark-VIe-VIeS.pdf
Ποσότητα παραγγελίας min 1 PC
Τιμή $5000
Συσκευασία λεπτομέρειες Αυθεντική συσκευασία κουτιού
Χρόνος παράδοσης 5-7 μέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 1-99 τμχ / 3-5 ημέρες
Λεπτομέρειες
Αριθμός ενότητας IS220PTCCH1A Μάρκα GE
Κατάλογος Mark VIe Τιμή πώλησης 5000 δολάρια
Κατάσταση ΣΕ ΑΠΟΘΕΜΑ Προέλευση ΗΠΑ
Χρόνος ανοχής 3-5 εργάσιμες Εγγύηση 1 Έτος
Βάρος 1KG
Επισημαίνω

Μονάδα εισόδου θερμοστοιχείου μετατροπέα A/D 16 bit

,

Δικαναλική περιττή μονάδα Ethernet GE Mark VIe

,

Μονάδα σήματος θερμοκρασίας αυτόματης αναγνώρισης αισθητήρα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
IS220PTCCH1A ΓΕ σήμα VIe

Το IS220PTCCH1A είναι μια μονάδα εισόδου θερμοσύνδεσης ειδικά σχεδιασμένη για την απόκτηση σήματος θερμοκρασίας σε συστήματα ελέγχου αεριοστροφών και ατμοστροφών.Η ενότητα αυτή μετατρέπει τα αδύναμα σήματα τάσης επιπέδου millivolt που παράγονται από τους αισθητήρες θερμοσύνδεσης σε ψηφιακά δεδομένα θερμοκρασίας υψηλής ακρίβειας, η οποία στη συνέχεια μεταδίδεται σε πραγματικό χρόνο στον ελεγκτή μέσω διπλών καναλιών Ethernet.

Η πλακέτα χρησιμοποιεί μια ολοκληρωμένη αρχιτεκτονική "πλακέτα επεξεργαστή + πλακέτα εξαγοράς", που διαθέτει ενσωματωμένη πλακέτα επεξεργαστή BPPx και ειδική πλακέτα εξαγοράς θερμοσύνδεσης.Η μονάδα στεγάζεται σε ένα συμπαγές μεταλλικό περίβλημα και περιλαμβάνει ενσωματωμένη αντιστάθμιση ψυχρής σύνδεσης, αυτόματη αναγνώριση αισθητήρων και δυνατότητες αποθήκευσης EEPROM.

Λειτουργώντας στο διανεμημένο στρώμα Ε/Υ Mark VIe, η μονάδα επικοινωνεί με τους βασικούς επεξεργαστές μέσω διπλής καναλιότητας εφεδρικού Ethernet, εξασφαλίζοντας υψηλή αξιοπιστία στη μετάδοση δεδομένων θερμοκρασίας.Η βασική λογική του σχεδιασμού επικεντρώνεται στην αδύναμη ενίσχυση του σήματος και την αντιστάθμιση της ψυχρής σύνδεσης, που ενσωματώνει μετατροπέα A/D 16 bit υψηλής ακρίβειας και διαφορικό πολλαπλασιαστή για την ακριβή ανίχνευση των μικροσκοπικών αλλαγών τάσης από τα θερμοσύντομα.

Βασικά χαρακτηριστικά
  • Υποστηρίζει τρεις τρόπους διαμόρφωσης εφεδρείας: απλό, διπλό και TMR
  • Ανιχνεύει ανοιχτά κυκλώματα, αντίστροφες συνδέσεις και βραχυκυκλώματα εντός 2 ms
  • Η αυτόματη αναγνώριση αισθητήρων μειώνει την πολυπλοκότητα της θέσης σε λειτουργία
  • Τα LED του μπροστινού πάνελ και η υπερύθριη πύλη διάγνωσης παρέχουν δυνατότητες τοπικής διάγνωσης πολλαπλών επιπέδων
  • Εκτελεί ακριβή αντιστάθμιση ψυχρής σύνδεσης
  • Υποστηρίζει την αυτόματη αναγνώριση του τύπου και της πολικότητας του θερμοσύνδεσμου
  • Ανεξάρτητος ρυθμός δειγματοληψίας 100 Hz ανά κανάλι καταγράφει τις ξαφνικές αλλαγές θερμοκρασίας εντός 10 ms
Προδιαγραφές προϊόντος
Ονομασία μάρκας Γενική Ηλεκτρική
Σχήμα IS220PTCCH1Α
Καταλόγος Μάρκος VI
Ακαθάριστο βάρος 2.2 λίβρες / 35.2 ουγγιές / 1 κιλό
Μέγεθος συσκευασίας 16cm x 16cm x 12cm
Χώρα καταγωγής ΗΠΑ
Κωδικός ΕΣ 8537101190
Χρονοδιάγραμμα Σε αποθέματα
Αλιευτικό λιμάνι Σιαμέν
Πληρωμή Τ/Τ
Αγορά 5000 δολάρια
Εγγύηση 12 μήνες
Χρονοδιάγραμμα 3-5 εργάσιμες ημέρες
Συνεργάτες ταχυμεταφορών DHL, UPS, TNT, FedEx και EMS
Μελέτη περιπτώσεων εφαρμογής

Στο κέντρο ενέργειας ενός μεγάλου χημικού συγκροτήματος άνθρακα στη βορειοδυτική Κίνα,το έργο απαιτούσε βαθιά ενσωμάτωση του συστήματος ελέγχου Mark VIe για την αεριοστροβίλη GE 9E με το σύστημα Experion DCS σε ολόκληρο το εργοστάσιο για να καταστεί δυνατή η κεντρική παρακολούθηση και βελτιστοποίηση του φορτίου.

Σε αυτό το έργο, το IS220PTCCH1A είναι υπεύθυνο για την απόκτηση βασικών παραμέτρων, όπως η θερμοκρασία εξάτμισης των αεριοστροφών και η θερμοκρασία των ρουλεμάντων.Ο σταθερός σύνδεσμός Modbus TCP/IP του εξασφαλίζει την πραγματική μετάδοση δεδομένων θερμοκρασίας στο σύστημα DCS, διαλύοντας έτσι το εμπόδιο επικοινωνίας μεταξύ της ανεμογεννήτριας αερίου και του DCS.

Διαμόρφωση και συμβατότητα
Συμβατές ενότητες Περιγραφή λειτουργίας
IS200TBTCH1B Το τερματικό μπλοκ θερμοσύνδεσης (διαμόρφωση TMR) παρέχει 12 κανάλια περιττών εισόδων TMR όταν χρησιμοποιείται με το IS220PTCCH1A
IS200TBTCH1C Απλούστερο τερματικό μπλοκ, ειδικά σχεδιασμένο για το IS220PTCCH1A, με τερματικά με χρωματική κωδικοποίηση για εύκολη καλωδίωση θερμοσύνδεσης και ενσωματωμένη προστασία από υπερτάσεις
IS220PTCCH1B Αναβαθμισμένη μονάδα, διαθέσιμη ως επιλογή αντικατάστασης ή αναβάθμισης του IS220PTCCH1A
Δοκιμαστικό σύστημα Μονάδα εισόδου ΕΤΔ, για εφαρμογές που απαιτούν ανίχνευση θερμοκρασίας αντίστασης
IS220PMMH1A Η κύρια πλακέτα ελέγχου, η οποία, μαζί με την IS220PTCCH1A, αποτελεί πλήρη αρχιτεκτονική ελέγχου Mark VIe
IS220PPRAH1A Μονάδα προστασίας, η οποία, όταν χρησιμοποιείται με το IS220PTCCH1A, εφαρμόζει λογική προστασίας που σχετίζεται με τη θερμοκρασία
Συχνές Ερωτήσεις
Πόσα κανάλια εισόδου θερμοσύνδεσης υποστηρίζει το IS220PTCCH1A;
Σε απλή διαμόρφωση, η μονάδα παρέχει 12 ανεξάρτητα κανάλια εισόδου θερμοσύνδεσης.Σε διαμόρφωση TMR (με το τερματικό μπλοκ TBTCH1B), παρέχει 12 κανάλια.
Ποιους τύπους θερμό ζεύγη υποστηρίζει αυτή η μονάδα;
Ο IS220PTCCH1A υποστηρίζει διάφορους τυποποιημένους τύπους θερμοσύνδεσης, συμπεριλαμβανομένων των J, K, T, E, R, S, B και N, καθώς και εισόδους σήματος millivolt που κυμαίνονται από -8 mV έως +45 mV.
Ποια είναι η ακρίβεια της μέτρησης της μονάδας;
Η μονάδα χρησιμοποιεί μετατροπέα A/D 16 bit με σφάλμα συνέπειας ±0,25°F (περίπου ±0,14°C) και ανάλυση 0,1°C. Η ακρίβεια αντιστάθμισης ψυχρής σύνδεσης είναι ±0,5°C.
Ποια είναι η περίοδος εγγύησης για αυτή τη μονάδα;
Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
IS220PTCCH1A GE Mark VIe thermocouple input module
