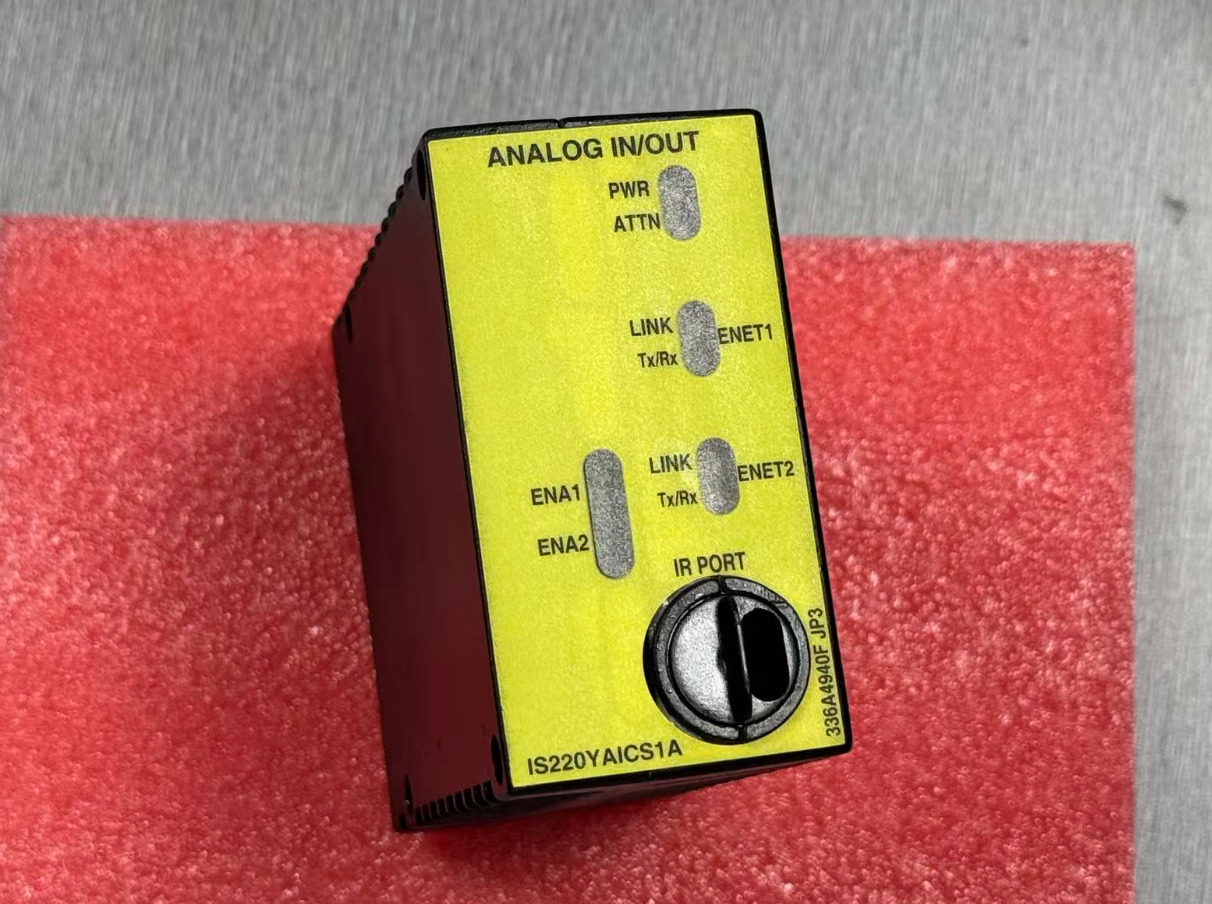

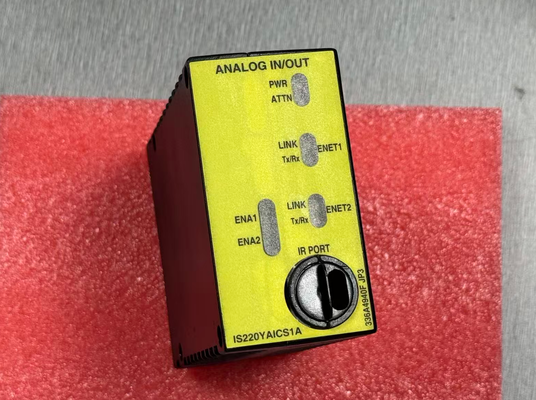

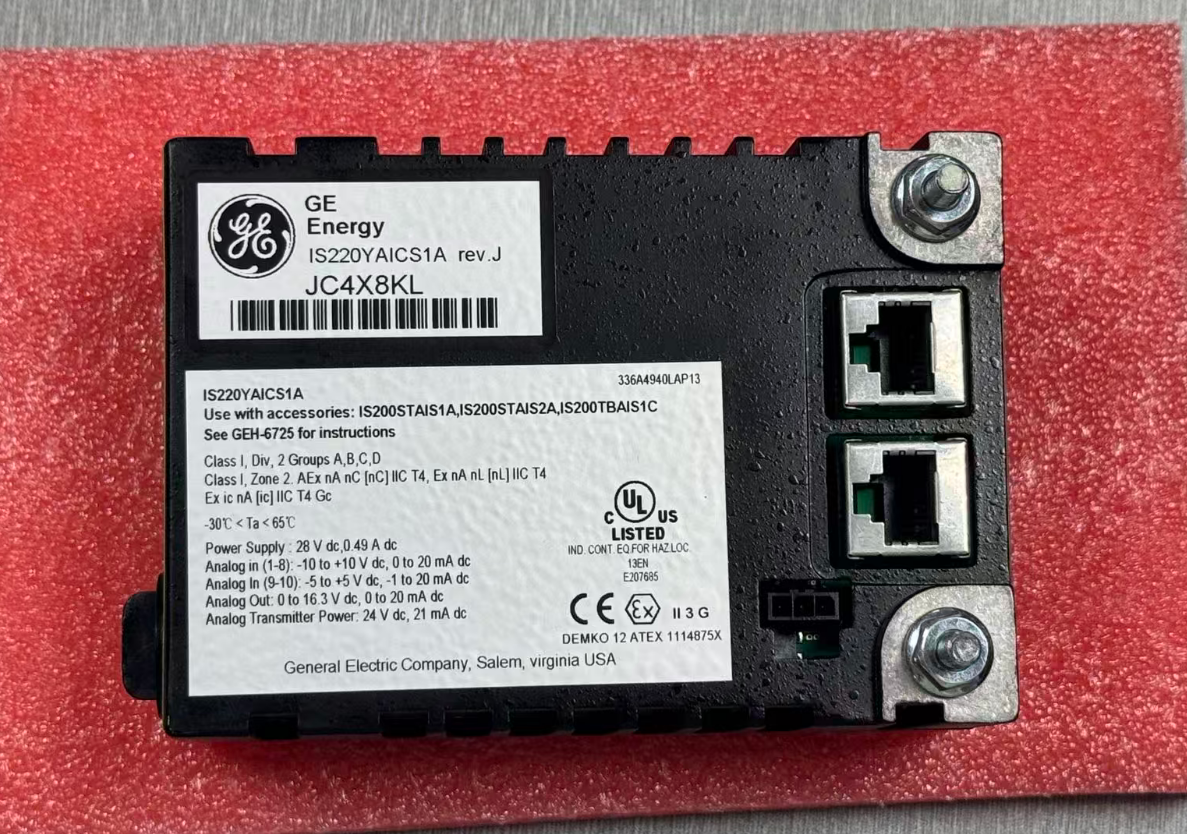

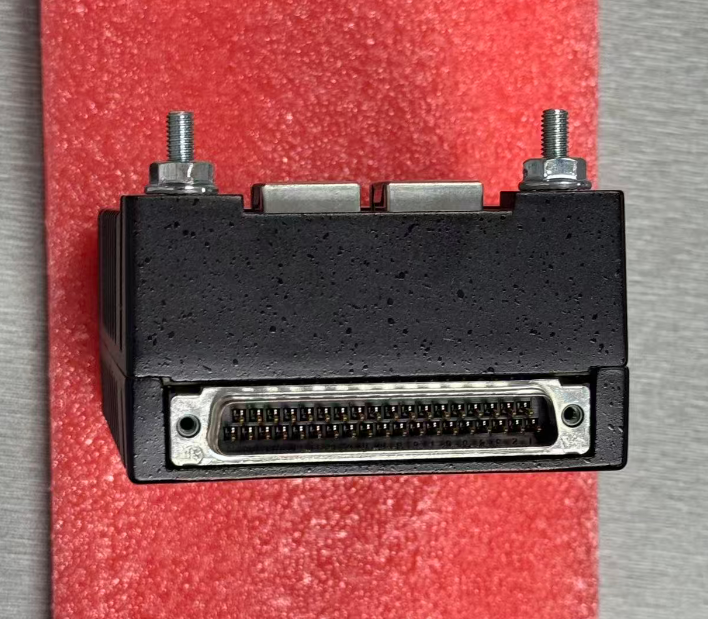

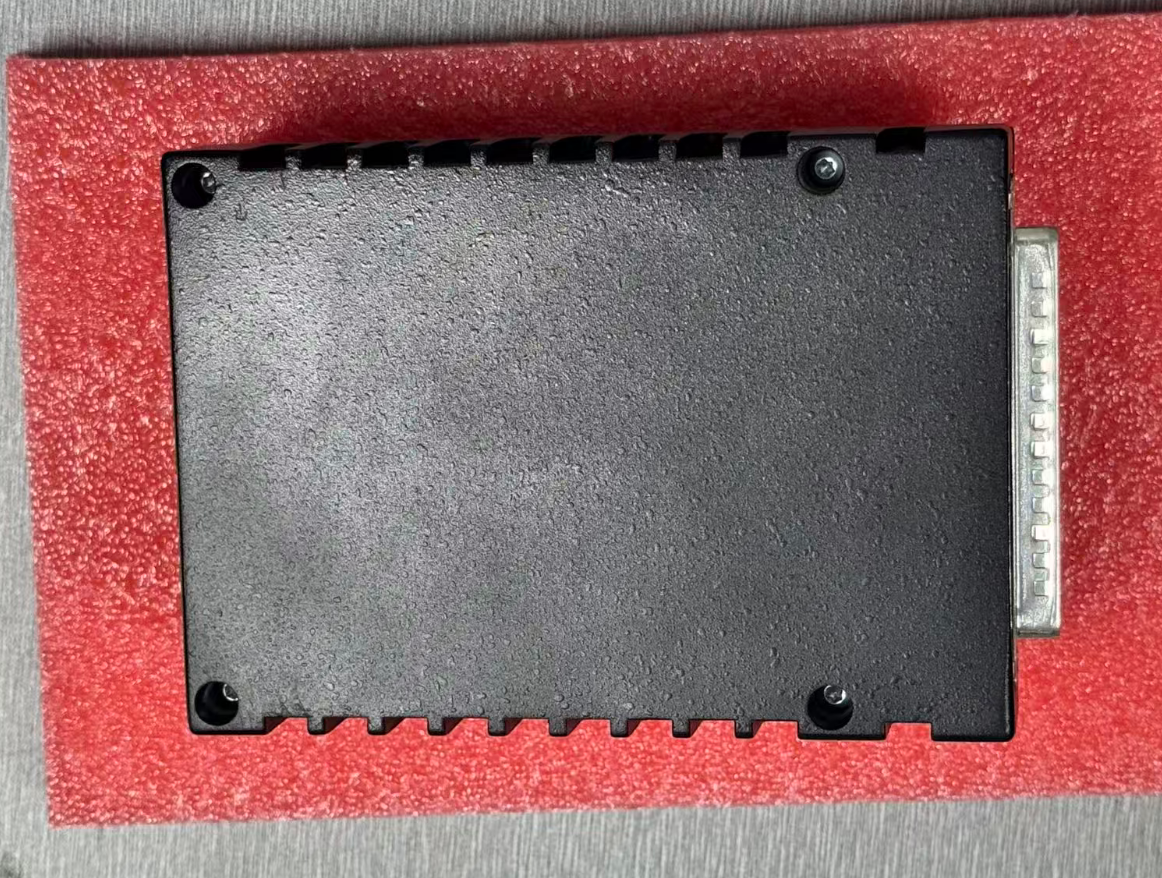

IS220YAICS1A ΓΕ σήμα VIe

Το IS220YAICS1A χρησιμεύει ως ηλεκτρική διεπαφή μεταξύ του δικτύου Ethernet I/O και της αναλογικής τερματικής πλακέτας,που πραγματοποιεί αμφίδρομη μετατροπή σημάτων από αισθητήρες πεδίου και εντολές συστήματος ελέγχου. Σχεδιασμένο ειδικά για εφαρμογές βιομηχανικού αυτοματισμού που απαιτούν επεξεργασία αναλογικού σήματος υψηλής ακεραιότητας και πιστοποίηση επιπέδου ακεραιότητας ασφάλειας (SIL),χρησιμοποιείται ευρέως σε κρίσιμους τομείς ασφάλειας, όπως οι ανεμογεννήτριες αερίου, ατμογεννήτριες, πετρέλαιο και φυσικό αέριο και βιομηχανίες επεξεργασίας.

Η ενότητα αυτή είναι εγκατεστημένη σε συμβατή αναλογική τερματική πλακέτα (όπως η σειρά TBAIH1C ή STAI).Μετατρέποντας ταυτόχρονα τις εντολές ψηφιακού ελέγχου σε αναλογικά ρεύματα εξόδου για την κίνηση των ενεργοποιητών πεδίου.

Η ενότητα χρησιμοποιεί διπλό πυρήνα αρχιτεκτονική που αποτελείται από μια γενική πλακέτα επεξεργαστή και μια ειδική πλακέτα απόκτησης.Τα σήματα εισόδου περνάνε πρώτα από ένα παθητικό φίλτρο χαμηλής διέλευσης με συχνότητα διακοπής 750,15 Hz για τη μείωση του θορύβου και στη συνέχεια ψηφιοποιούνται με υψηλή ακρίβεια μέσω ενός μετατροπέα αναλογικού-ψηφιακού 16-bit (ADC) σε συνδυασμό με αναλογικό πολλαπλασιαστή και κυκλώματα επιλογής κέρδους/εκτίμησης πολλαπλών σταδίων.

• Πιστοποίηση ασφάλειας SIL 3: Πέρασε την αξιολόγηση IEC 61508 της exida, επιτυγχάνοντας το SIL 3 σε διαμόρφωση HFT=1 (τριπλή εφεδρεία).
• Υψηλής ακρίβειας επεξεργασία σήματος: Εξοπλισμένο με μετατροπέα εισόδου ADC 16 bit και μετατροπέα εξόδου 14 bit, με ακρίβεια εισόδου ± 0,1% της πλήρους κλίμακας.
• Ελαστική πολυκαναλική διαμόρφωση: Υποστηρίζει 10 αναλογικές εισόδους (±5 V, ±10 V, 4-20 mA) και 2 αναλογικές εξόδους (0-20 mA).οι πρώτες 8 εισόδους μπορούν να ρυθμιστούν ευέλικτα για τις συνθήκες εισόδου τάσης ±5 V ή ±10 V.
• Υποστήριξη περιττής αρχιτεκτονικής: Υποστηρίζει απλές και τριπλές περιττές ρυθμίσεις TMR με αυτόματη μετάβαση σε περίπτωση βλάβης.
• Δυνατότητα θερμής ανταλλαγής: υποστηρίζει την θερμή ανταλλαγή ενώ το σύστημα είναι ενεργοποιημένο· η αντικατάσταση της μονάδας δεν απαιτεί το κλείσιμο της ισχύος του συστήματος.
• Περιοχή θερμοκρασίας λειτουργίας: -40 °C έως +70 °C.
• Η τάση απομόνωσης σήματος: ≥2500 V AC.
• Ανθεκτικότητα σε υπερτάσεις: ±2 kV, κατάλληλη για ακραία βιομηχανικά περιβάλλοντα.

Για νέα έργα συστήματος ελέγχου ασφάλειας Mark VIeS, συνιστούμε την ακόλουθη διαμόρφωση:

Η διαμόρφωση αυτή έχει επικυρωθεί σε πολλαπλά έργα σταθμών παραγωγής ηλεκτρικής ενέργειας συνδυασμένου κύκλου με μεγάλης κλίμακας αεριοστροβίλους, με την αξιοπιστία του συστήματος και τις απαιτήσεις σχεδιασμού ασφάλειας.
