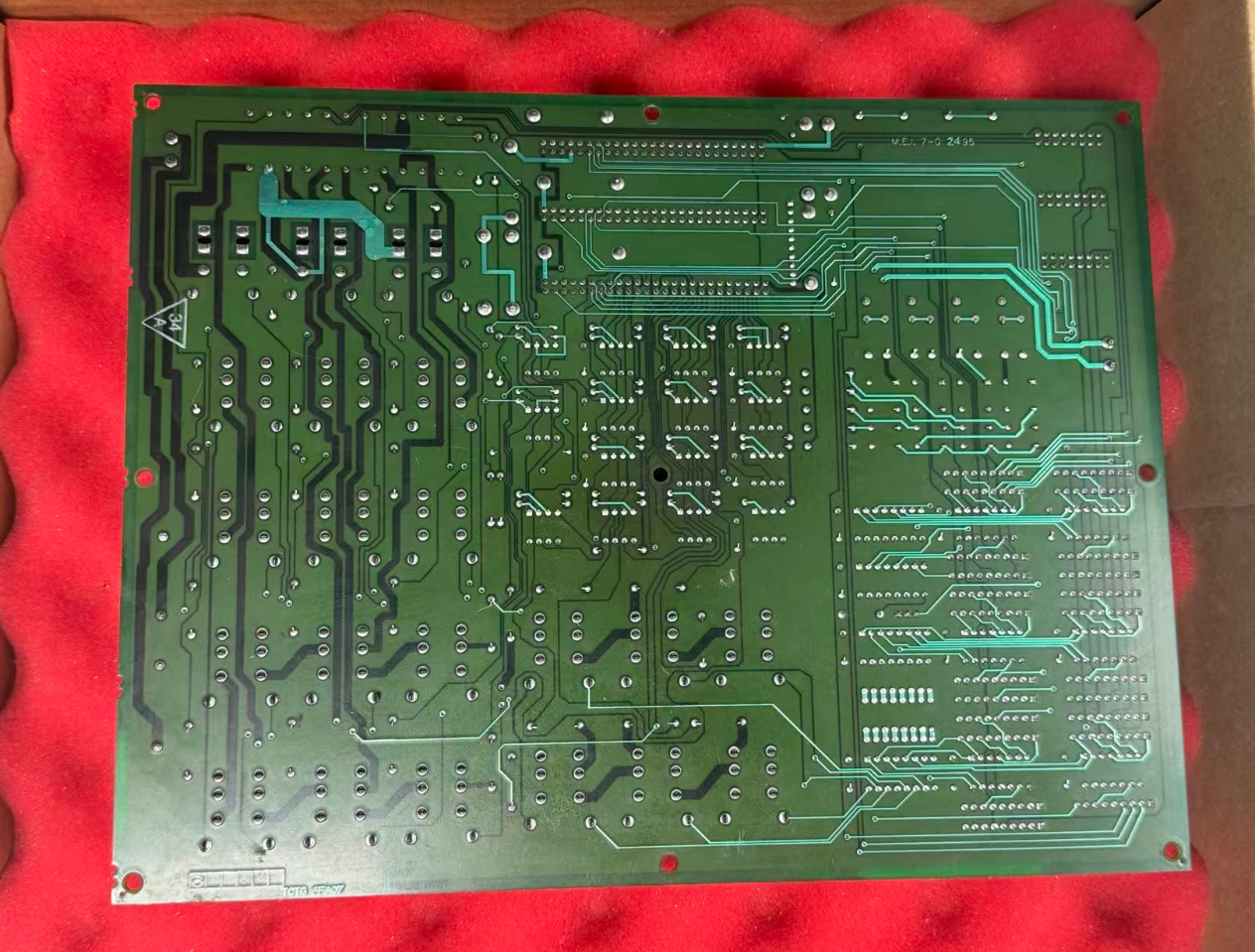

DS200TCTGG1A GE Mark V

Το DS200TCTGG1A είναι μια πλακέτα απλής διακοπής (συντομογραφία TCTG) που εγκαθίσταται στη Θέση 4 του rack του πυρήνα ελέγχου. Είναι υπεύθυνη για τη φυσική εκτέλεση της λογικής έκτακτης διακοπής αερίου/ατμοστροβίλου, λαμβάνοντας εντολές διακοπής από τον επεξεργαστή ελέγχου για την οδήγηση εξωτερικών ηλεκτροβαλβίδων διακοπής μέσω ενσωματωμένων ρελέ, διακόπτοντας την παροχή καυσίμου ή ατμού για να διασφαλιστεί η ασφαλής διακοπή του στροβίλου.

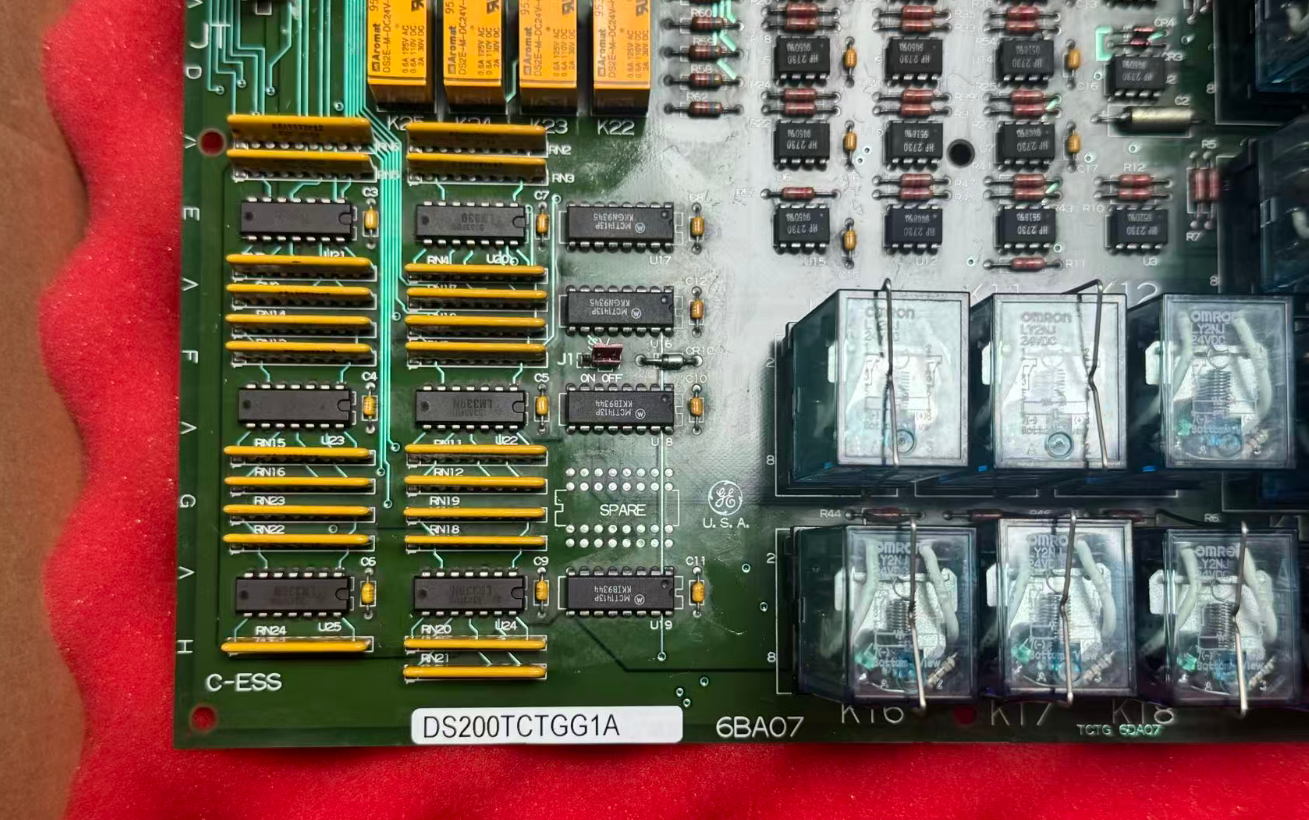

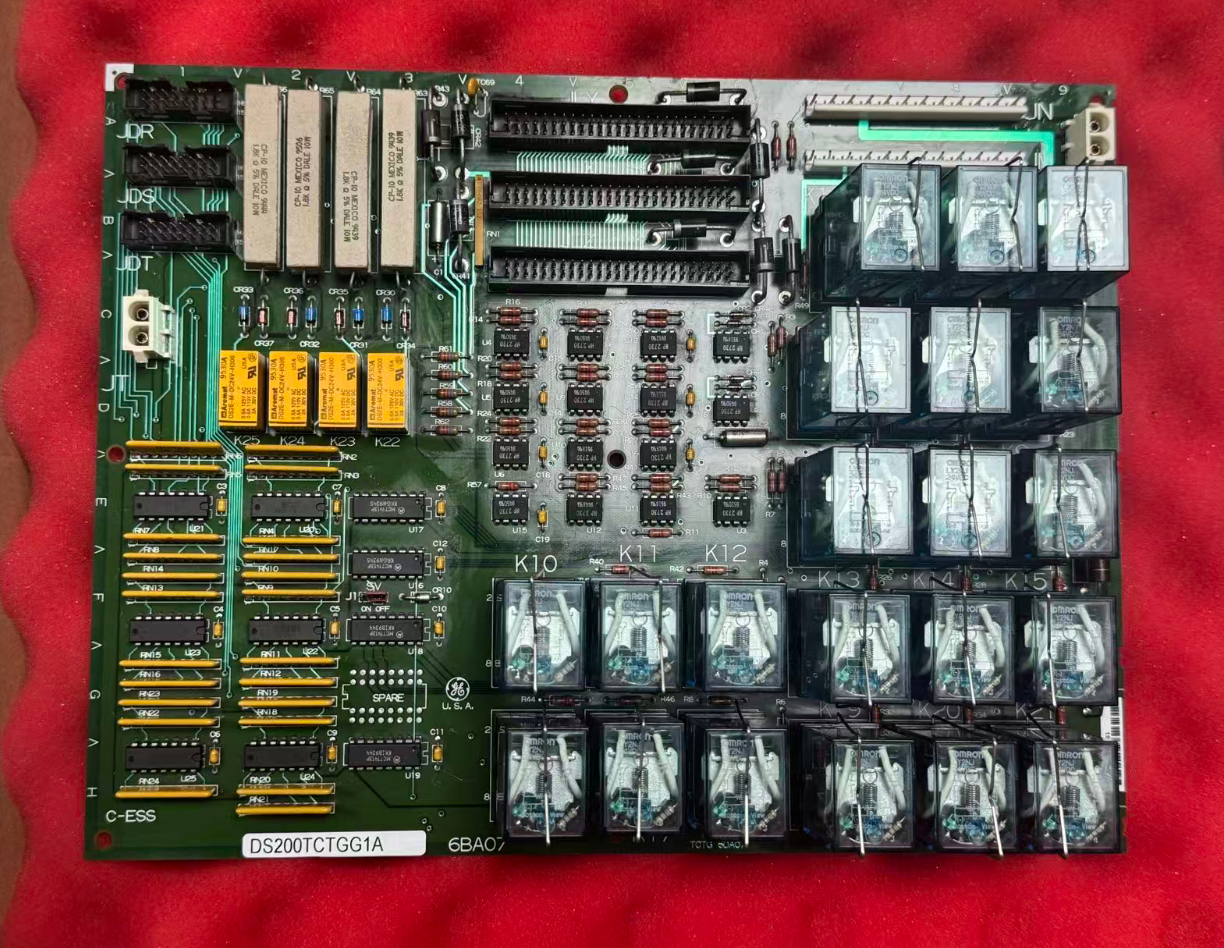

Όσον αφορά την αρχιτεκτονική υλικού, η πλακέτα είναι εξοπλισμένη με 21 ηλεκτρομηχανικά ρελέ plug-in (αριθμημένα K1–K21), ασφαλισμένα με μεταλλικά μάνταλα για γρήγορη αντικατάσταση. Διαθέτει επίσης 3 συνδέσμους 50 ακίδων (JLX, JLY, JLZ) και 2 συνδέσμους 12 ακίδων (JN, JM) για είσοδο και έξοδο σήματος. Η πλακέτα προστατεύεται από τυπική επίστρωση (Normal Coating) και είναι κατάλληλη για τυπικά περιβάλλοντα ερμαρίων βιομηχανικού ελέγχου.

• 21 ηλεκτρομηχανικά ρελέ plug-in (K1-K21) με μεταλλικά μάνταλα για γρήγορη αντικατάσταση
• Επαφές ρελέ ονομαστικής ισχύος 120 VDC / 125 VDC
• Υποστηρίζει πολλαπλά σήματα ενεργοποίησης διακοπής με απλοποιημένη διαμόρφωση jumper υλικού
• Εύρος θερμοκρασίας λειτουργίας: -30°C έως +65°C
• Δυνατότητα hot-swapping για άμεση αντικατάσταση στο πεδίο
• 3x συνδέσμοι 50 ακίδων (JLX, JLY, JLZ) και 2x σύνδεσμοι 12 ακίδων (JN, JM)
• Τυπική προστασία επίστρωσης για περιβάλλοντα ερμαρίων βιομηχανικού ελέγχου

Στις αλυσίδες προστασίας διακοπής του συστήματος Mark V, το DS200TCTGG1A συνεργάζεται με συμπληρωματικές πλακέτες:

• Πλακέτα DS200TCQA: Παρέχει σήματα διακοπής PTR και εντολές συγχρονισμού
• Πλακέτα DS200TCEA: Διαχειρίζεται τα ρελέ έκτακτης διακοπής και τη λογική έκτακτης δράσης σε επίπεδο πυρήνα
• Σειρά DS200TBRG: Λαμβάνει σήματα οδήγησης και διασυνδέεται με εξωτερικά ρελέ διακοπής υψηλής ισχύος
• Πλακέτα DS200PTBA: Παρέχει σήματα διαύλου και γεννήτριας για ρελέ συγχρονισμού

Ένα σύστημα ελέγχου αεριοστροβίλου φυσικού αερίου στη Σαουδική Αραβία παρουσίασε βλάβη στην πλακέτα TCTG. Ο πελάτης την αντικατέστησε με μια πλακέτα DS200TCTGG1AFF, ολοκληρώνοντας την εγκατάσταση και αποκαθιστώντας τη λειτουργία εντός 30 λεπτών, αποδεικνύοντας την ικανότητα άμεσης αντικατάστασης της πλακέτας.

Τι λειτουργίες διακοπής υποστηρίζει αυτή η κάρτα;
Η κάρτα επεξεργάζεται σήματα που σχετίζονται με τη διακοπή, συμπεριλαμβανομένης της έκτακτης διακοπής, της διακοπής υπερβολικής ταχύτητας, της ανίχνευσης φλόγας και της χαμηλής πίεσης λαδιού λίπανσης, που εκτελούνται μέσω των ενσωματωμένων κυκλωμάτων ρελέ διακοπής.

Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
Το εύρος θερμοκρασίας λειτουργίας είναι -30°C έως +65°C, κατάλληλο για τυπικά περιβάλλοντα ερμαρίων βιομηχανικού ελέγχου.

Ποια είναι η περίοδος εγγύησης;
Η τυπική περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
