IS200TRLYH1B GE Mark VI
| Τόπος καταγωγής | ΗΠΑ |
|---|---|
| Μάρκα | GE |
| Πιστοποίηση | Certificate of Origin |
| Αριθμό μοντέλου | IS200TRLYH1B |
| Έγγραφο | GE Mark VI.pdf |
| Ποσότητα παραγγελίας min | 1 τεμ |
| Τιμή | $1900 |
| Συσκευασία λεπτομέρειες | Αυθεντική συσκευασία κουτιού |
| Χρόνος παράδοσης | 5-7 μέρες |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 1-99 τμχ / 3-5 ημέρες |
Λεπτομέρειες
| μάρκα | GE | Αριθμός ενότητας | IS200TRLYH1B |
|---|---|---|---|
| Κατάλογος | Μάρκος VI | Τιμή πώλησης | 1900 δολάρια |
| Κατάσταση | Σε απόθεμα | Προέλευση | ΗΠΑ |
| Χρόνος ανοχής | 3-5 εργάσιμες | Εγγύηση | 1 Έτος |
| Βάρος | 1KG | ||
| Επισημαίνω | Πλεονάζουσα διαμόρφωση TMR Πλακέτα TRLY,Plug-in Ρελέ Τερματικός πίνακας εξόδου ρελέ,Προστασία καταστολής υπέρτασης MOV IS200TRLYH1B |
||
Περιγραφή προϊόντων

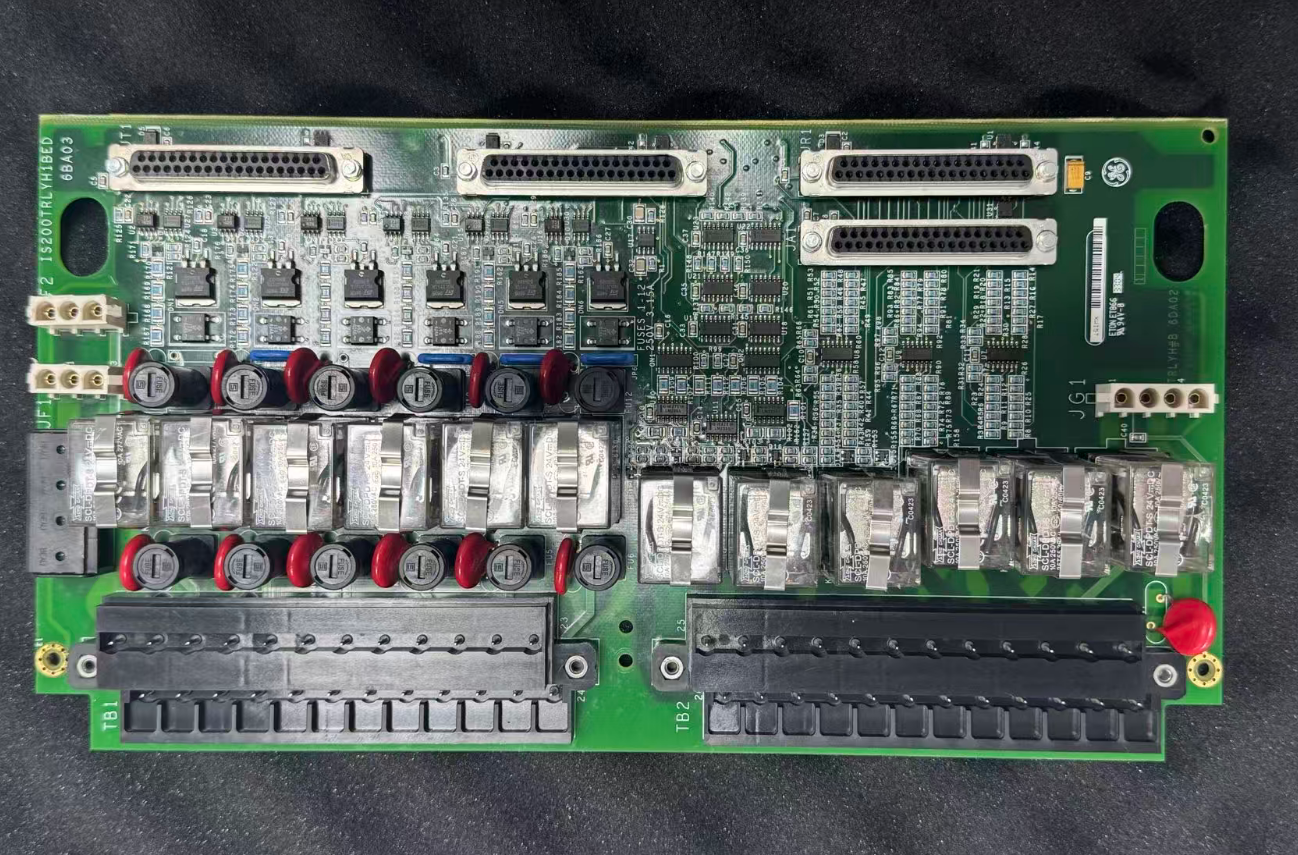

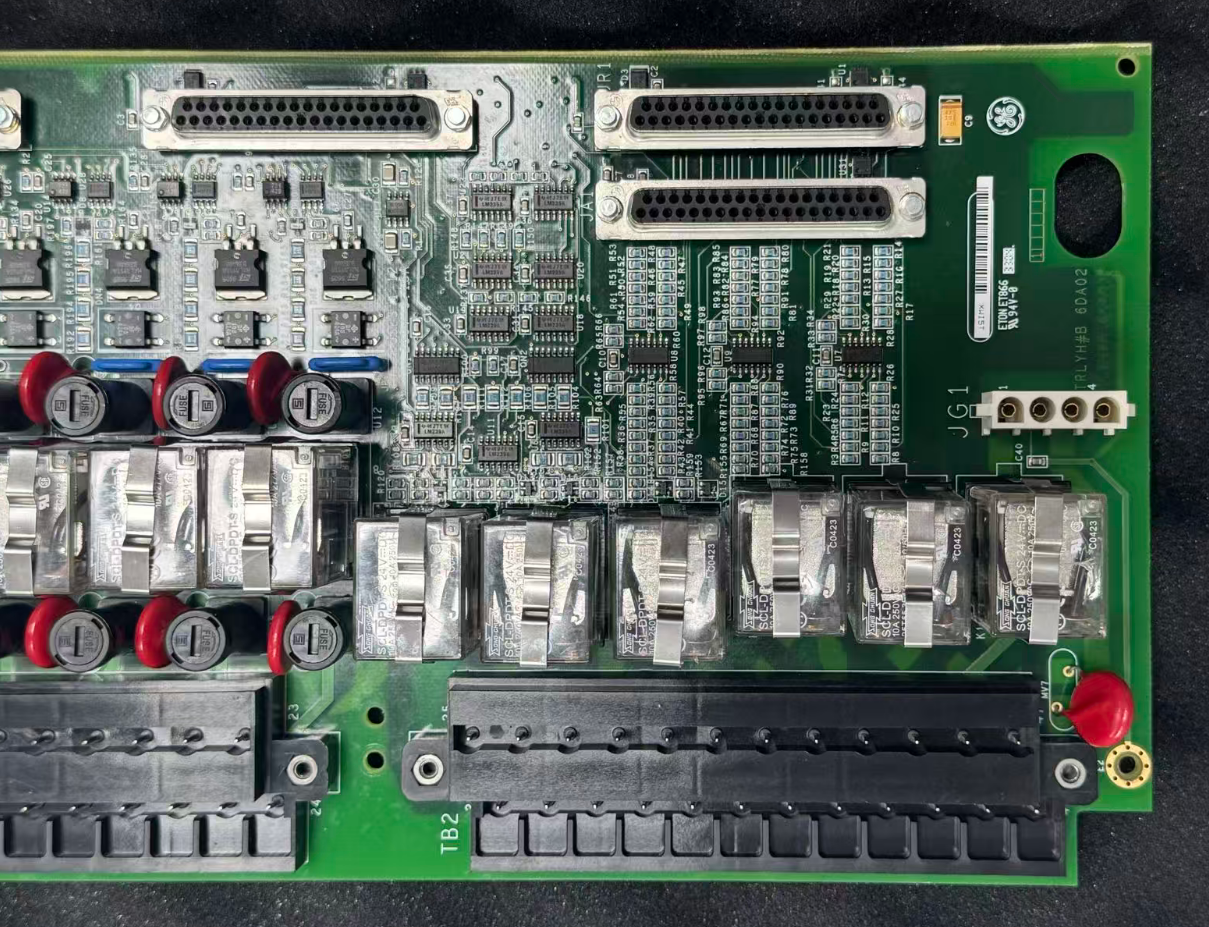

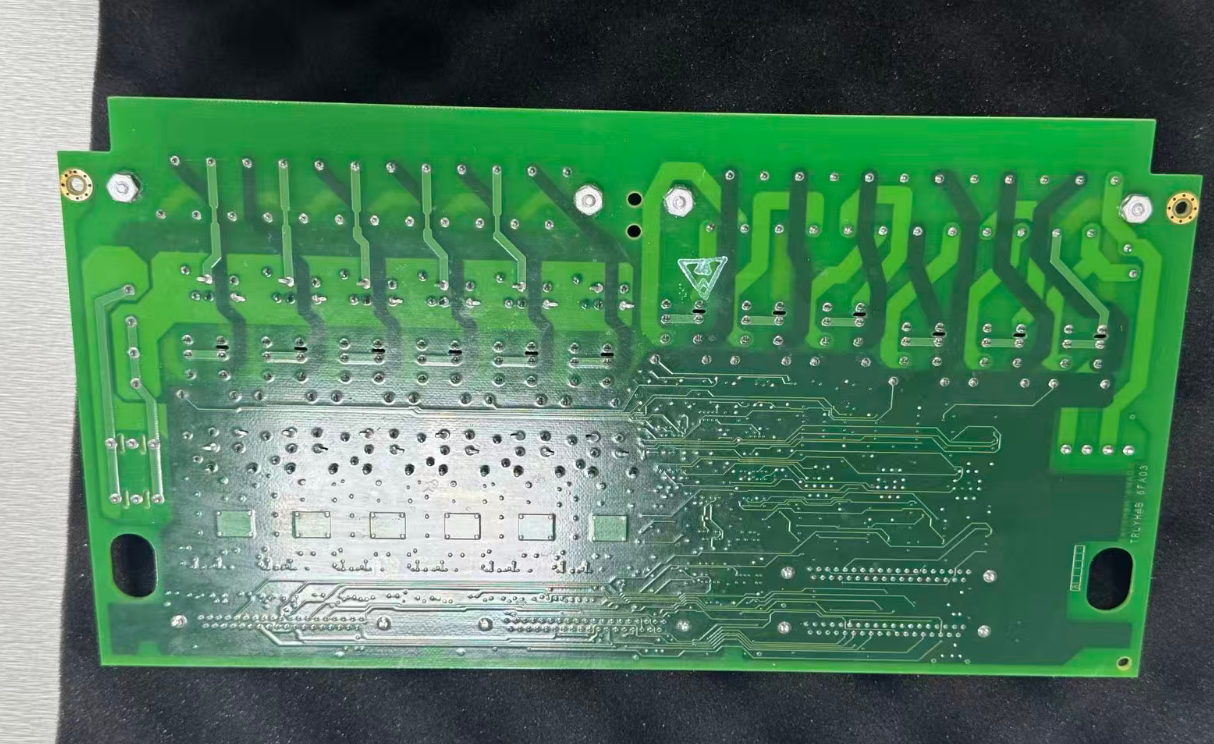

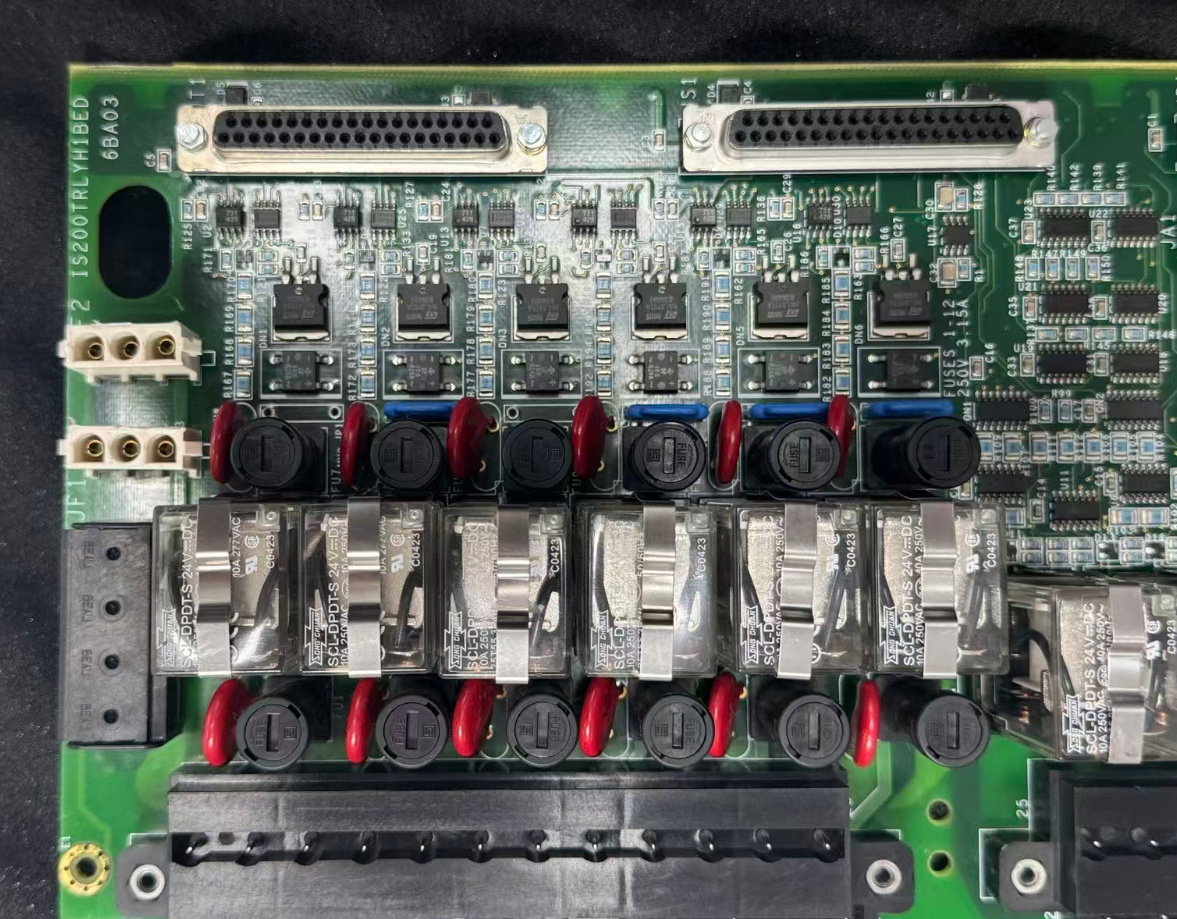

IS200TRLYH1B GE Mark VI
Επισκόπηση προϊόντος
Η IS200TRLYH1B είναι μια πλακέτα τερματικού εξόδου ρελέ (TRLY) που χρησιμεύει ως η φυσική διεπαφή για βοηθητικές λειτουργίες ελέγχου και εξόδου συναγερμού εντός του συστήματος.
Αυτή η πλακέτα βρίσκεται στον πυρήνα συναγερμού (
Η πλακέτα υποστηρίζει τόσο απλές όσο και τριπλές πλεοναστικές (TMR) διαμορφώσεις. Στη λειτουργία TMR, καθένας από τους τρεις πυρήνες (R, S και T) είναι εξοπλισμένος με μια ανεξάρτητη πλακέτα TRLY. ένας μηχανισμός ψηφοφορίας 2 από 3 διασφαλίζει ότι μια βλάβη σε οποιονδήποτε μεμονωμένο πυρήνα ή καλώδιο δεν θα προκαλέσει δυσλειτουργία του βοηθητικού εξοπλισμού.
Λεπτομέρειες προϊόντος
| Μάρκα | General Electric |
|---|---|
| Μοντέλο | IS200TRLYH1B |
| Κατάλογος | Mark VI |
| Μεικτό βάρος / Βάρος αποστολής | 2,2 λίβρες / 35,2 ουγγιές / 1 κιλό |
| Μέγεθος συσκευασίας | 16 cm x 16 cm x 12 cm |
| Χώρα προέλευσης | ΗΠΑ |
| Κωδικός HS | 8537101190 |
| Χρόνος παράδοσης | Σε απόθεμα |
| Λιμάνι αποστολής | Xiamen |
| Πληρωμή | T/T |
| Τιμή πώλησης | $1900 |
| Εγγύηση | 12 μήνες |
| Χρόνος παράδοσης (Παράδοση) | 3–5 εργάσιμες ημέρες |
| Συνεργάτες ταχυμεταφορών | DHL, UPS, TNT, FedEx και EMS |
Βασικά χαρακτηριστικά
- Ανατροφοδότηση ελέγχου πηνίου ψηφοφορίας: Παρακολουθεί το ρεύμα του πηνίου σε πραγματικό χρόνο για να ανιχνεύει άμεσα σιωπηλές βλάβες.
- Βύσματα ρελέ: Τα μεμονωμένα ρελέ μπορούν να αντικατασταθούν γρήγορα, μειώνοντας τον χρόνο επισκευής.
- Φυσική απομόνωση διαδρομής TMR: Τα R/S/T είναι διατεταγμένα σε ξεχωριστές πλακέτες. μια βλάβη ενός πυρήνα δεν επηρεάζει τον μηχανισμό ψηφοφορίας "δύο από τρία".
- Προστασία από υπέρταση MOV: Απορροφά τις αιχμές τάσης που δημιουργούνται από τη μεταγωγή επαγωγικών φορτίων.
- Αποσπώμενο μπλοκ ακροδεκτών φραγμού: Ολόκληρο το μπλοκ ακροδεκτών μπορεί να συνδεθεί ή να αποσυνδεθεί ως μονάδα. η αντικατάσταση του μπλοκ δεν απαιτεί την αποσύνδεση μεμονωμένων καλωδίων.
- Παρακολούθηση κατάστασης επαφής σε πραγματικό χρόνο: Ενεργοποιεί αμέσως συναγερμό όταν η εντολή δεν ταιριάζει με την κατάσταση της επαφής.
Συστάσεις ειδικών
Στην αλυσίδα προστασίας συναγερμού του συστήματος Mark V, το DS200TCTGG1A δεν λειτουργεί μεμονωμένα. Συνήθως συνεργάζεται με τις ακόλουθες πλακέτες για να σχηματίσει ένα πλήρες σύστημα προστασίας και εκτέλεσης:
- Πλακέτα DS200TCQA: Παρέχει σήματα συναγερμού PTR και εντολές συγχρονισμού. λειτουργεί ως η πηγή σήματος ανάντη για το TCTG.
- Πλακέτα DS200TCEA: Διαχειρίζεται τα ρελέ έκτακτης ανάγκης (ETRs) και χειρίζεται τη λογική έκτακτης δράσης σε επίπεδο πυρήνα.
- Πλακέτες τερματικού συναγερμού σειράς DS200TBRG: Λαμβάνουν σήματα οδήγησης από την πλακέτα TCTG, διασυνδέονται με εξωτερικά ρελέ συναγερμού υψηλής ισχύος και εκτελούν τις τελικές ενέργειες κλεισίματος καυσίμου/ατμού.
- Πλακέτα DS200PTBA: Παρέχει σήματα διαύλου και γεννήτριας και συμμετέχει στη λήψη σημάτων για ρελέ συγχρονισμού.
Σύγκριση παρόμοιων μοντέλων
| IS200TRLYH1A | IS200TRLYH1C | IS200TRLYH1D |
|---|---|---|
| Το H1A είναι μια πρώιμη αναθεώρηση της πλατφόρμας TRLY και διαφέρει από το H1B όσον αφορά τη διαμόρφωση ρελέ και τις διαγνωστικές λειτουργίες. Το H1B διαθέτει βελτιωμένες διαγνωστικές ανατροφοδότησης ελέγχου πηνίου και μια σύμμορφη επίστρωση, με αποτέλεσμα βελτιωμένη αξιοπιστία. Δεν συνιστάται η χρήση του H1A ως άμεσης αντικατάστασης του H1B. | Το H1C υποστηρίζει ευρύτερο φάσμα τάσεων ελέγχου πηνίου—24/125/250 V DC και 115/230 V AC—και αυξάνει την τάση σύσφιξης MOV από 1,0 kV στο H1B σε 1,1 kV, παρέχοντας μεγαλύτερη αντίσταση σε αιχμές τάσης που προκαλούνται από διακυμάνσεις του δικτύου ηλεκτρικής ενέργειας και μεταγωγή εξοπλισμού. | Βασιζόμενο στο H1B, το H1D επεκτείνει το υποστηριζόμενο εύρος τάσης σε 250 V DC και 230 V AC, καθιστώντας το κατάλληλο για έργα σε περιοχές όπως η Ευρώπη που χρησιμοποιούν 230 V AC ως την τυπική παροχή ρεύματος επί τόπου. Μετά την υιοθέτηση του H1D, ένα εργοστάσιο παραγωγής ηλεκτρικής ενέργειας με καύση άνθρακα στην Ινδία πέτυχε μηδενικές βλάβες ρελέ σε διάστημα τριών ετών λειτουργίας, ενώ προηγουμένως είχε παρουσιάσει 2–3 βλάβες ετησίως κατά τη χρήση του H1B. |
Παράδειγμα περίπτωσης
Ένα έργο παραγωγής ενέργειας από απορριπτόμενη θερμότητα σε ένα εργοστάσιο τσιμέντου χρησιμοποιεί το IS200TRLYH1B για την οδήγηση βαλβίδων απομάκρυνσης τέφρας λέβητα, επαφών ανεμιστήρα ψύξης και λαμπτήρων ένδειξης συναγερμού. Οι δυνατότητες υψηλής απομόνωσης και υψηλής ισχύος εξόδου της πλακέτας διασφαλίζουν μακροπρόθεσμη, σταθερή λειτουργία στο σκονισμένο και δονούμενο περιβάλλον του εργοστασίου τσιμέντου. από την έναρξη λειτουργίας του συστήματος, δεν έχουν υπάρξει διακοπές λειτουργίας λόγω βλαβών της πλακέτας ρελέ.
Συχνές ερωτήσεις
Υποστηρίζει αυτή η πλακέτα hot-swapping;
Όχι. Το σύστημα πρέπει να είναι απενεργοποιημένο πριν αφαιρέσετε ή εισαγάγετε την πλακέτα για να διατηρήσετε την ακεραιότητα του ρελέ και να αποτρέψετε ακούσιες μεταβολές εξόδου.
Ποιο είναι το εύρος θερμοκρασίας λειτουργίας της πλακέτας;
Το εύρος θερμοκρασίας λειτουργίας είναι 0°C έως +60°C.
Ποια είναι η περίοδος εγγύησης για αυτήν την μονάδα;
Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.
