IS200JPDGH1B GE Mark VI

  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
  • IS200JPDGH1B GE Mark VI
Τόπος καταγωγής ΗΠΑ
Μάρκα GE
Πιστοποίηση Certificate of Origin
Αριθμό μοντέλου IS200JPDGH1B
Έγγραφο GE Mark VI.pdf
Ποσότητα παραγγελίας min 1 τεμ
Τιμή $1500
Συσκευασία λεπτομέρειες Αυθεντική συσκευασία κουτιού
Χρόνος παράδοσης 5-7 μέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 1-99 τμχ / 3-5 ημέρες
Λεπτομέρειες
μάρκα GE Αριθμός ενότητας IS200JPDGH1B
Κατάλογος Μάρκος VI Τιμή πώλησης 1500 $
Κατάσταση Σε απόθεμα Προέλευση ΗΠΑ
Χρόνος ανοχής 3-5 εργάσιμες Εγγύηση 1 Έτος
Βάρος 1KG
Επισημαίνω

40 Μια Κάρτα Μέγιστης Διανομής Ρεύματος

,

28 VDC Input Power Jumper Κάρτα διανομής ισχύος

,

Κάρτα διανομής ισχύος Conformal Coating
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
IS200JPDGH1B ΓΕ Σημείωση VI
Επισκόπηση του προϊόντος

ΗIS200JPDGH1Bείναι κάρτα διανομής ισχύος Jumper (JPDG) και βασικό στοιχείο του υποσυστήματος PDM (Power Distribution Module).Αυτή η κάρτα διανέμει εξωτερικά τροφοδοτούμενη ισχύ ελέγχου και ισχύ υγρής επαφής σε πολλαπλές κάρτες I / OΗ συσκευή λειτουργεί ως κεντρικός κόμβος για τη μετάδοση ενέργειας σε όλο το σύστημα ελέγχου.

Το IS200JPDGH1B διαθέτει LED δείκτες κατάστασης καναλιού στην επιφάνεια,επιτρέποντας στο προσωπικό επιθεώρησης πεδίου να καθορίζει διαισθητικά την κατάσταση λειτουργίας κάθε καναλιού εξόδου χωρίς να τα μετρά ξεχωριστά με πολυμετρικόΗ πλακέτα αυτή αποτελεί μέρος της σειράς JPDG και μοιράζεται την βασική αρχιτεκτονική της με άλλα μοντέλα της σειράς, όπως το IS200JPDGH1A και το IS200JPDGH1ABD.Οι κύριες διαφορές έγκουν στο επίπεδο αναθεώρησης του υλικού και στις βελτιωμένες διαγνωστικές δυνατότητες.

Λεπτομέρειες για το προϊόν
Ονομασία μάρκας Γενική Ηλεκτρική
Σχήμα IS200JPDGH1B
Καταλόγος Μάρκος VI
Ακαθάριστο βάρος / βάρος αποστολής 2.2 lbs / 35.2 oz / 1 kg
Μέγεθος συσκευασίας 16 cm x 16 cm x 12 cm
Χώρα καταγωγής ΗΠΑ
Κωδικός ΕΣ 8537101190
Χρονοδιάγραμμα Σε αποθέματα
Αλιευτικό λιμάνι Σιαμέν
Πληρωμή Τ/Τ
Αγορά $1500
Εγγύηση 12 μήνες
Χρόνος προετοιμασίας (παροχή) 3-5 εργάσιμες ημέρες
Συνεργάτες ταχυμεταφορών DHL, UPS, TNT, FedEx και EMS
Βασικά χαρακτηριστικά
  • Τύπος προϊόντος:Κάρτα διανομής ισχύος Jumper (JPDG)
  • Συντομογραφία λειτουργίας:JPDG
  • Μέγιστο ρεύμα:40 Α
  • Δύναμη εισόδου:28 Ηλεκτρική τροφοδοσία ελέγχου VDC (διπλό κανάλι)
  • Ηλεκτρική τροφοδοσία στεγνής επαφής:24 / 48 VDC
  • Παρακολούθηση κλιματισμού:2 κανάλια (115 V / 230 V AC)
  • Διάδρομοι εξόδου:Πολλαπλές ανεξάρτητες εξόδους συγκόλλησης
  • Θερμοκρασία λειτουργίας:-30°C έως +65°C (κανονική έκδοση θερμοκρασίας)
  • Επιχρισμός PCB:Συμφωνητική επικάλυψη
  • Μέθοδος τοποθέτησης:Πίσω πλάτος ντουλάπις / DIN σιδηρόδρομος
Σύστημα Διαμόρφωσης

Το IS200JPDGH1B πρέπει να χρησιμοποιείται σε συνδυασμό με τα ακόλουθα στοιχεία του συστήματος:

  • IS200JPDMG1A:Κεντρικός πίνακας διανομής με μια μπάρα bus 40 A, που παρέχει είσοδο 28 VDC προς τα πάνω στον JPDGH1B.
  • IS200JPDSG1A:Δύο περιττές πλακέτες επιλογής, που παρέχουν αυτόματη διακόπτηση της μπάρας προόδου για το JPDGH1B.
  • IS200JPDFG1A:Πίνακας φίλτρου EMI, ο οποίος μπορεί να συνδεθεί σε σειρά ανωτέρω του JPDGH1B για τη μείωση των παρεμβολών.
  • IS200JPDPG1A:10 Πίνακα υποκαταστήματος, που χρησιμοποιείται για τη δευτερογενή διανομή κατάντη του JPDGH1B.
  • Η σειρά συσκευασίας I/O (π.χ. IS220PAICH1B, IS220PDIAH1B κλπ.):Παίρνει ενέργεια ελέγχου και υγρή επαφή μέσω του JPDGH1B.
Διαδικασίες συνήθους συντήρησης
Διαδικασία Περιγραφή
Επιθεώρηση LED Ένα πράσινο φως υποδηλώνει κανονική λειτουργία· ένα κόκκινο φως υποδηλώνει βραχυκύκλωμα, υπερφόρτωση ή ανατιναγμένο ασφαλιστήρα.
Τρίμηνη μέτρηση τάσης Μετρώνται χρησιμοποιώντας το σημείο δοκιμής του εμπρόσθιου πάνελ· η τάση πρέπει να είναι εντός ± 5% της ονομαστικής τιμής.
Επιθεώρηση ασφάλειας Βεβαιωθείτε ότι οι ασφάλειες είναι σταθερά στη θέση τους· κατά την αντικατάσταση, χρησιμοποιήστε ασφάλειες με την ονομαστική τάση και την τάση αμπερίου που καθορίζεται από την GE.
Επιθεώρηση συνδέσμων Ελέγξτε ετησίως για χαλαρότητα, οξείδωση ή αποχρωματισμό λόγω της θερμότητας. Καθαρίστε και επαναφέρετε κατά περίπτωση.
Καθαρές σανίδες Η σκόνη αφαιρείται με συμπιεσμένο αέρα χαμηλής πίεσης· για τις σανίδες με συμμορφική επίστρωση, σκουπίζεται απαλά με άνυδρη αιθανόλη.
Διαχείριση ανταλλακτικών Διατηρήστε μια αναλογία 1 εφεδρικής μονάδας ανά 3 κρίσιμες μονάδες· επιπλέον, κρατήστε PPDA και καλώδια λωρίδας 50 πινών στο χέρι.
Προφυλάξεις αντικατάστασης Απαγορεύεται αυστηρά η εναλλαγή σε θερμότητα. Μετά την απενεργοποίηση, ακολουθήστε τις διαδικασίες GE για να αποφευχθεί η ενεργοποίηση της μονάδας.
Επιβεβαίωση ενεργοποίησης Ελέγξτε την κατάσταση του LED και χρησιμοποιήστε το ToolboxST για να επιβεβαιώσετε ότι η οθόνη κατανομής ισχύος δείχνει "Κανονικό".
Παραδείγματος περιπτώσεως

Ένα εργοστάσιο αναβαθμίζει το υπάρχον σύστημα ελέγχου Mark VI του στην αρχιτεκτονική Mark VIe.Λόγω της παρουσίας ελαφρώς διαβρωτικών αερίων στο περιβάλλον πεδίουΗ επιθεώρηση που διενεργήθηκε δύο χρόνια μετά τη λειτουργία δεν έδειξε σημάδια διάβρωσης στις επιφάνειες των πλακών,και η απόκλιση τάσης για όλα τα κανάλια εξόδου παρέμεινε εντός ± 2%.

IS200JPDGH1B power distribution card installed in a Mark VI control cabinet with LED status indicators visible
Συχνές Ερωτήσεις
Ο IS200JPDGH1B εκτελεί λογική επεξεργασία;

Όχι, δεν είναι. Είναι καθαρά υλικό διανομής ενέργειας και δεν περιέχει ενσωματωμένο CPU.

Ποιο είναι το εύρος θερμοκρασίας λειτουργίας για αυτό το πλάνο;

Η τυποποιημένη έκδοση λειτουργεί από -30 °C έως +65 °C, ενώ η παραλλαγή υψηλών θερμοκρασιών επεκτείνει το εύρος στους -40 °C έως +75 °C.

Ποια είναι η περίοδος εγγύησης για αυτή τη μονάδα;

Συνήθως, η περίοδος εγγύησης για τα πρωτότυπα προϊόντα είναι 12 μήνες.

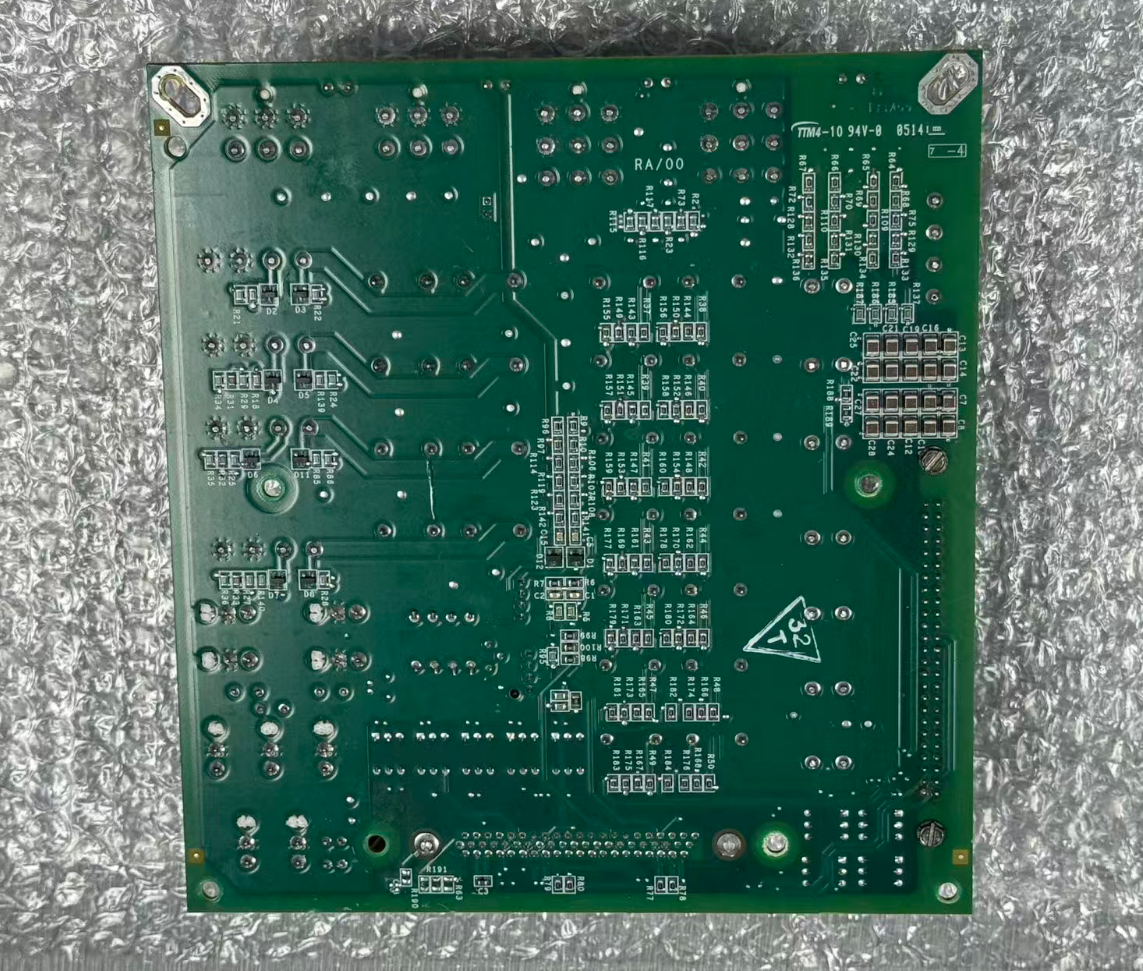

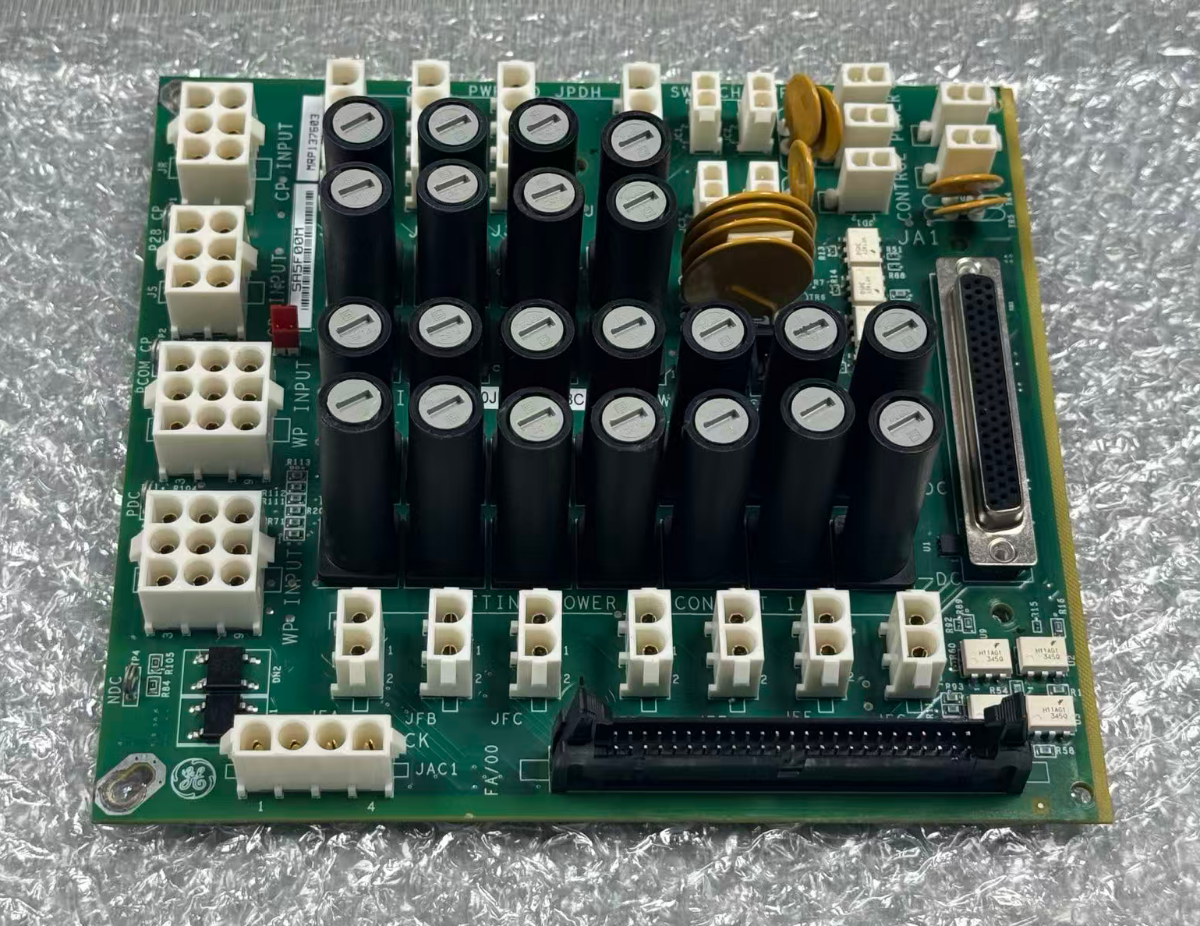

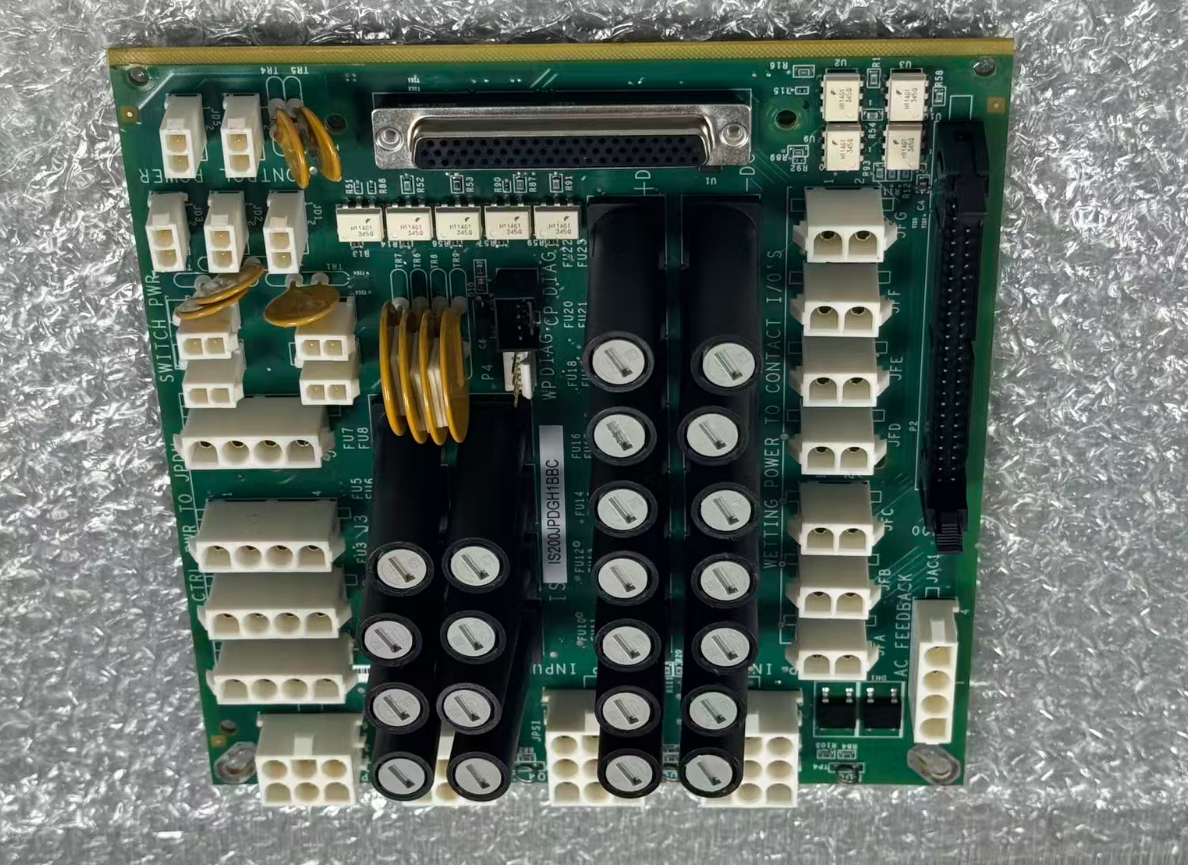

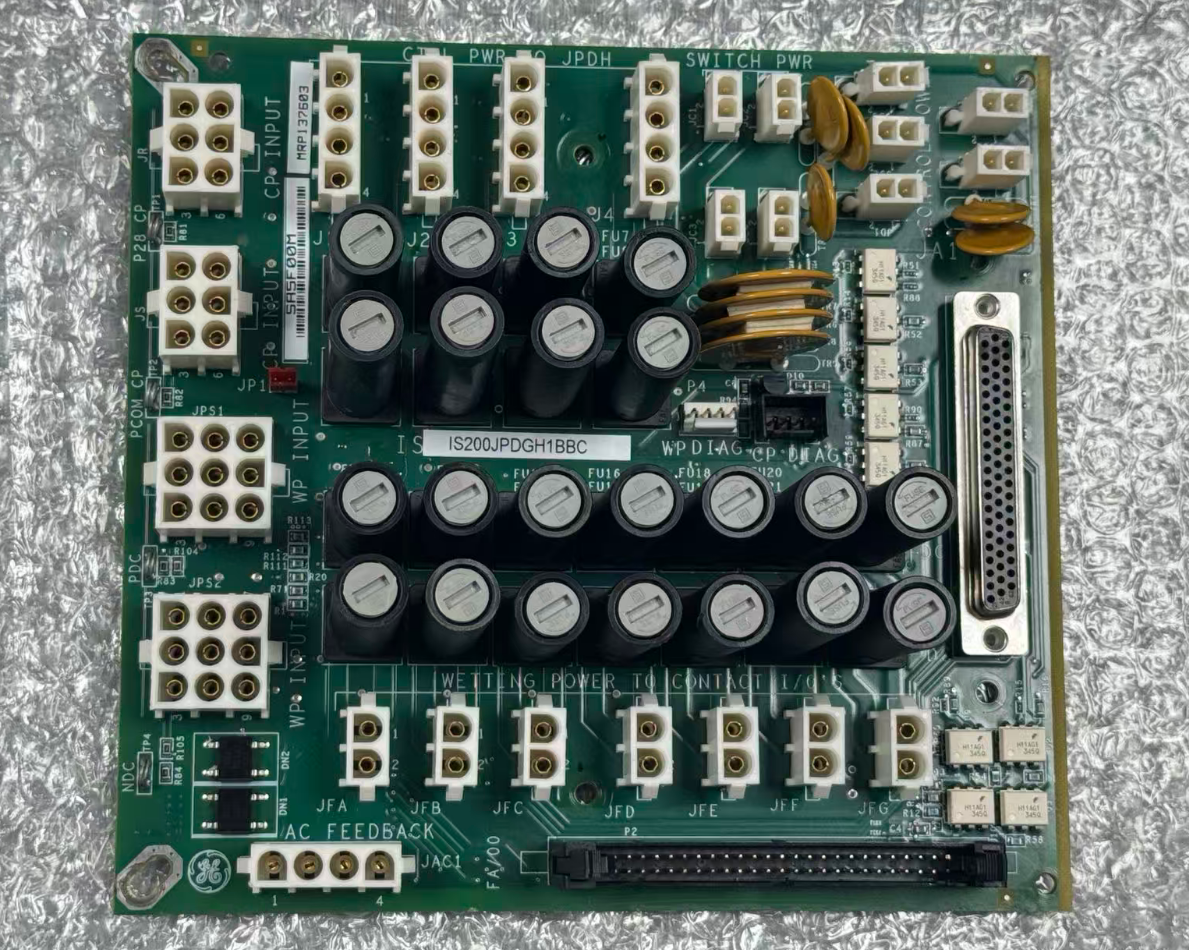

Close-up view of the IS200JPDGH1B circuit board showing conformal coating and connector layout
