ROCKWELL τα ολοκληρωμένα κυκλώματα τρηπλό T8461 ΑΥΤΟΜΑΤΟΠΟΙΗΣΗΣ εμπιστεύθηκαν ΑΎΡΙΟ την ενότητα ΣΥΝΕΧΟΎΣ παραγωγής 24V DC/48V - κανάλι 40
T8461
,T8461 ψηφιακή ενότητα παραγωγής
,Άλλεν Bradley T8461
Προϊόν:ROCKWELL AUTOMATION ICS Triplex T8461 Πιστευτικό TMR 24V DC/48V DC μονάδα εξόδου - 40 κανάλι
Σύνοψη του προϊόντος:
Η Trusted® Triple Modular Redundant (TMR) 24 Vdc / 48 Vdc ψηφιακή μονάδα εξόδου συνδέεται με
Τριπλά διαγνωστικά τεστ εκτελούνται σε ολόκληρη τη μονάδα, συμπεριλαμβανομένης της
Οι δοκιμές πραγματοποιούνται επίσης με τη χρήση των εν λόγω τεχνικών.
Η ανοχή σφάλματος επιτυγχάνεται μέσω ενός TMR
αρχιτεκτονική εντός της μονάδας για κάθε ένα από τα 40 κανάλια εξόδου.
Παρέχεται αυτόματη παρακολούθηση της γραμμής της συσκευής πεδίου.
τόσο σε ανοικτές όσο και σε βραχυκυκλικές βλάβες σε καλωδίωση πεδίου και συσκευές φόρτωσης.
Η ενότητα παρέχει επιβατική αναφορά ακολουθίας γεγονότων (SOE) με ανάλυση 1 ms.
Οι καταστάσεις εξόδου καθορίζονται αυτόματα από
μετρήσεις τάσης και ρεύματος επί του ενότητας.
Η ενότητα αυτή δεν έχει εγκριθεί για άμεση σύνδεση με επικίνδυνες περιοχές και πρέπει να χρησιμοποιείται σε
σε συνδυασμό με συσκευές εσωτερικού φραγμού ασφάλειας.
| Λεπτομέρειες για το προϊόν | |
| Κατασκευή/Μάρκα | ROCKWELL AUTOMATION ICS Τριπλέξ |
| Πρότυπο/τύπος | Τ8461 |
| Πληροφορίες παραγγελίας/Αριθμός τμήματος | Τ8461 |
| Περιγραφή | Εμπιστευτική TMR 24V DC/48V DC μονάδα εξόδου - 40 κανάλι |
| Κωδικός ΕΣ | 85044030 |
| Καταγωγή | ΗΠΑ |
| Διάσταση | 25*25*10 εκατοστά |
| Βάρος | 1.2 kg |
Πίνακας δεδομένων:Τ8461.pdf
Χαρακτηριστικά:
• 40 κανάλια εξόδου TMR ανά μονάδα.
• Ολοκληρωμένη, αυτόματη διάγνωση και αυτοεξέταση.
• Αυτόματη παρακολούθηση της γραμμής ανά κανάλι για τον εντοπισμό της καλωδίωσης πεδίου ανοικτού κυκλώματος και βραχυκύκλωσης
και σφάλματα φορτίου.
• Αντιστέκονται σε παλμούς 2500 V με οπτικό/γαλβανικό φράγμα απομόνωσης.
• Αυτόματη προστασία από υπερστροφή (ανά κανάλι), χωρίς να απαιτούνται εξωτερικές ασφάλειες.
• Εσωτερική αναφορά ακολουθίας γεγονότων (SOE) με ανάλυση 1 ms.
• Η ενότητα μπορεί να αντικατασταθεί σε θερμό ρυθμό μέσω διαδικτύου χρησιμοποιώντας ειδικό Companion (συγκριτικό) Slot ή SmartSlot
(μία εφεδρική θέση για πολλές μονάδες).
• Η κατάσταση εξόδου του εμπρόσθιου πάνελ
Ελαττώματα καλωδίωσης κατάστασης και πεδίου.
• Το μπροστινό πίνακα Οι φωτεινές λάμπες LED για την κατάσταση της μονάδας υποδεικνύουν την κατάσταση της μονάδας και τη λειτουργική κατάσταση (Ενεργή,
Σε αναμονή, εκπαιδευμένος).
• TϋV Πιστοποιημένος IEC 61508 SIL 3.
• Οι εξόδοι τροφοδοτούνται σε απομονωμένες ομάδες οκτώ.

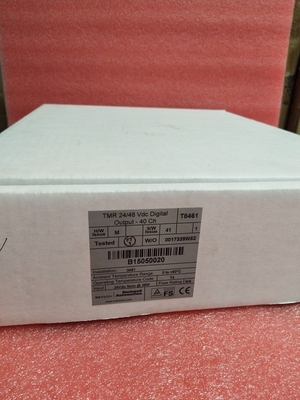

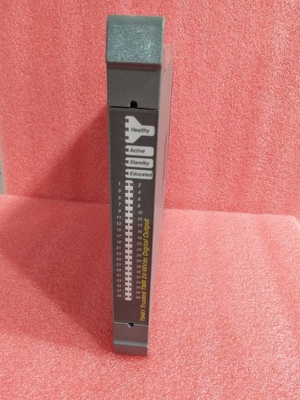

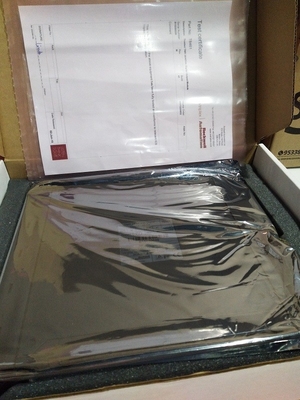

Φωτογραφία:
