Τεχνικό πλαίσιο ICS Triplex T8100 Trusted TMR Controller

Προϊόν:Τεχνικό πλαίσιο ICS Triplex T8100 Trusted TMR Controller

Επισκόπηση του προϊόντος

Σύνοψη προϊόντος για το υπόστρωμα του αξιόπιστου ελεγκτή

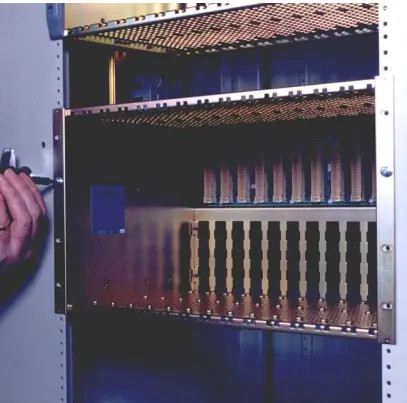

The Trusted® Controller Chassis can be either swing frame or fixed frame mounted and houses the Trusted Triple Modular Redundant (TMR) Processor and Trusted Input/Output (I/O) and / or Interface ModulesΤο υπόστρωμα μπορεί να τοποθετηθεί σε ένα πάνελ (πίσω) με την προσθήκη ενός κιτ τοποθέτησης πάνελ (T8380) το οποίο περιλαμβάνει ένα ζευγάρι στερεών με τα αυτιά που στρέφονται προς τα πίσω.Το Inter-Module Bus (IMB) backplane αποτελεί μέρος του πλαισίου του Trusted Controller και παρέχει ηλεκτρική διασύνδεση και άλλες υπηρεσίες για τις μονάδες.

• 2 mm x 90 mm (3, 6 ίντσες) Πιστοί χώροι για επεξεργαστή TMR. • 8 mm x 30 mm (1,2 ίντσες) με απλό πλάτος Πιστοί χώροι για I/ O και/ ή ενδιάμεση μονάδα. • Δεν υπάρχουν μέρη που μπορούν να χρησιμοποιηθούν από τον χρήστη. • Γρήγορη συναρμολόγηση.• Ελάχιστο εξοπλισμό/μέρη. • δυνατότητα συνδέσμου θύρας I/O DIN 41612 32, 48, 64 και 96 οδών. • δυνατότητες εισόδου καλωδίων. • ψύξη με συγκέντρωση των μονάδων μέσα από το πλαίσιο.

Το πλαίσιο του ελεγκτή μπορεί να συμπληρώνεται με διαφορετικούς τρόπους ανάλογα με τις απαιτήσεις κάθε συστήματος,για να φιλοξενεί έως και 8 τρύπες I/O και/ή Interface Module αξιόπιστης ευρύτητας (30 mm) και έως και δύο επεξεργαστές TMR αξιόπιστης ευρύτητας (90 mm)Το σύνολο του πλαισίου έχει θέσεις βιδών, τέσσερις σε κάθε φλάντζη, οι οποίες χρησιμοποιούνται για να επιτρέπουν την ασφαλή στερέωση των πλευρικών στηρίξεων στο πλαίσιο.Οι ενότητες εισάγονται με το να γλιστράτε προσεκτικά στην θέση του τρύπου τους, διασφαλίζοντας ότι τα κανάλια U- του άνω και του κατώτερου περιβλήματος της μονάδας συνδέονται με τους ανυψωμένους οδηγούς των άνω και κατώτερων πλακών του πλαισίου.Οι μοχλούς εκτοξευτών στις μονάδες εξασφαλίζουν τις μονάδες χωρίς λαβή μέσα στο πλαίσιοΠρέπει να υπάρχει διάστημα 90 mm μεταξύ των πλαισίων ενός πλαισίου για να βοηθηθεί η διαδικασία ψύξης.

Πληροφορίες παράδοσης:

Εγγύηση: 12 μήνες.
Ημερομηνία λήξης: 1-2 εργάσιμες ημέρες.
Τρόπος πληρωμής: T/T και Western Union.
Συνεργάτες ταχυμεταφορών: DHL, UPS, TNT, FedEx και EMS.
Τεχνικές προδιαγραφές, εγχειρίδια και φύλλα δεδομένων: Διατίθεται κατόπιν αιτήματος.
